ArduinoUnoR3开源控制板三维结构

　　做嵌入式开发配套机械结构设计的工程师，多半都绕不开和Arduino Uno R3这类开源控制板打交道，不管是做小型教学实验装置、桌面级自动化小设备，还是创客类的智能硬件原型，这块控制板都是出镜率极高的核心部件，很多人在做结构适配的时候，往往因为拿不准板卡的实际安装尺寸、接口突出高度，要么做出来的安装座卡不上排针，要么预留的USB接口空间不够插线，要么电源接口位置和外壳干涉，反复打样调整浪费不少时间。

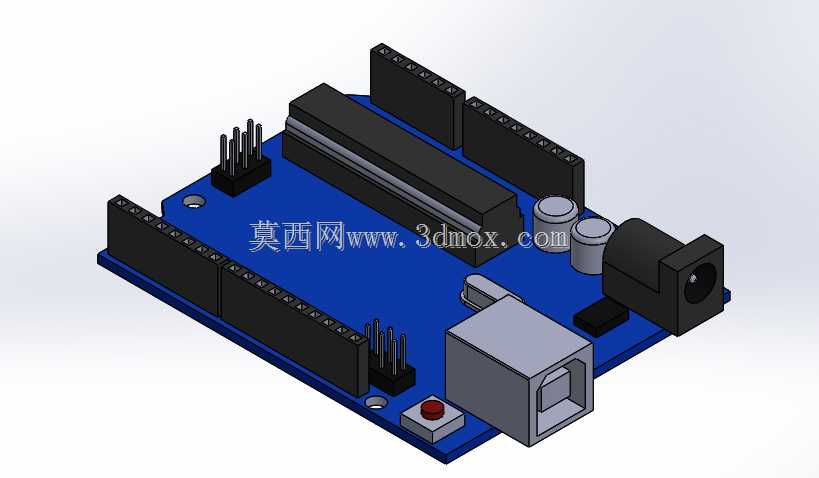

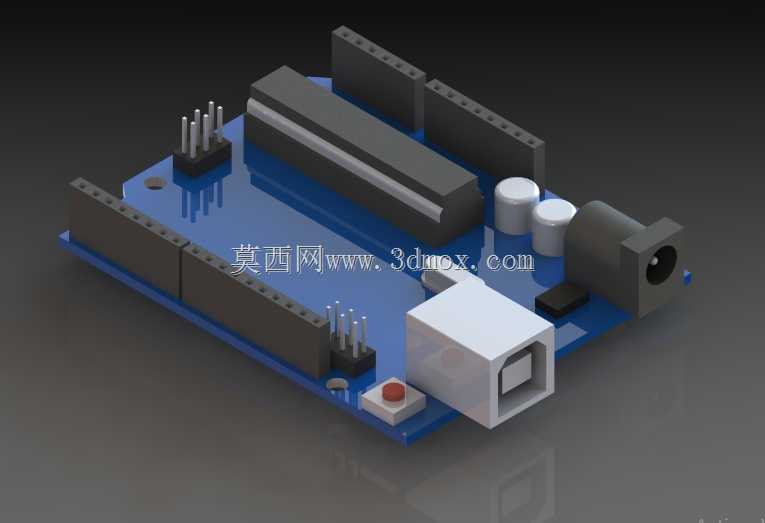

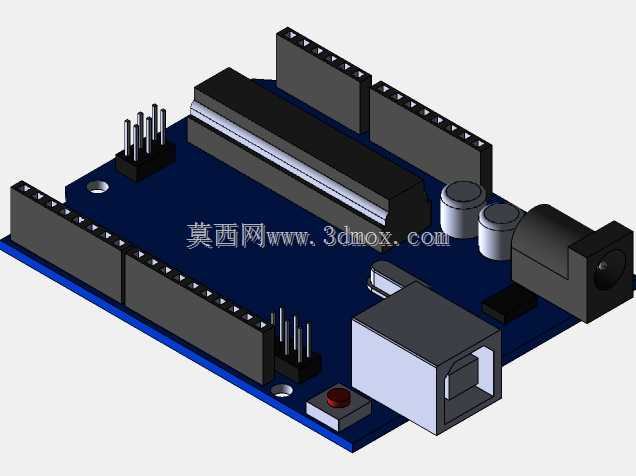

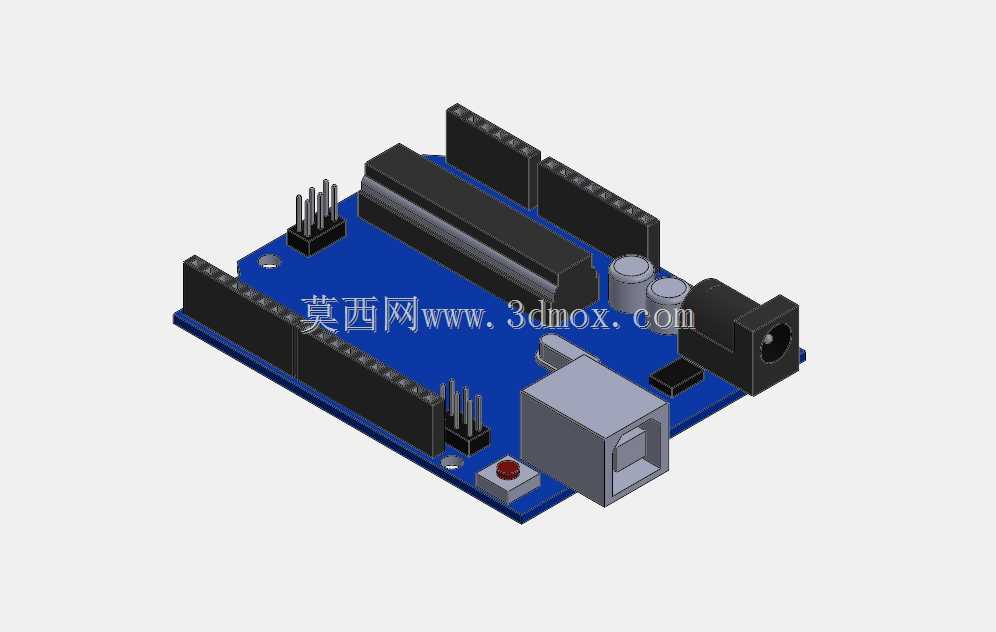

　　这套三维结构完整还原了Arduino Uno R3控制板的全部实体特征，从板基的厚度、四角安装孔的位置与孔径，到两侧排针的高度、针脚间距，再到板载的USB-B型接口、直流电源座、复位按键、电容晶振这类元器件的外形与突出高度，都按照实物的实际装配公差做了还原，没有做过度的简化省略，哪怕是排针旁边的塑料限位台阶、USB接口的金属外壳轮廓、电源座的卡扣结构都做了对应呈现，完全能满足结构设计阶段的干涉检查、安装位匹配需求。

　　从实际应用场景来看，这类控制板常被用在教学实验台的控制单元安装、小型智能小车的主控固定、桌面3D打印机的辅助控制模块、创客项目的原型验证结构里，很多时候结构设计师需要把控制板嵌装在设备外壳内部，或者固定在铝型材机架的安装板上，这时候不仅要知道板卡的长宽外轮廓，还要清楚各个接口的朝向、突出板基的高度，比如USB接口从板边向外伸出的长度，决定了外壳上开孔的位置和避让尺寸；直流电源座的圆柱高度，决定了安装板和板卡之间需要预留的间隙；两侧排针的高度，决定了上层扩展板叠装时的层间距，要是只拿平面的尺寸图做结构，很容易忽略元器件的立体高度差，最后装的时候才发现电容顶住了外壳，或者复位按键被结构件挡住按不到。

　　设计这套三维结构的时候，首先是锚定了板卡的安装基准：四角的3mm直径安装孔，孔位间距严格对应实物的标准尺寸，板基本身的厚度按照常规FR-4板材的1.6mm厚度设置，所有元器件的高度都以板基的上表面为基准面做定位，这样设计师在装配的时候，直接把板卡的安装孔和自己设计的安装座孔位对齐，就能快速完成配合检查。其次是对经常涉及装配干涉的部位做了细节还原：比如USB接口的内部空腔虽然没有做完全的细节刻画，但外部的金属外壳轮廓、塑料基座的尺寸完全和实物一致，足够用来检查插头插入时的空间是否足够；两侧的排针不仅做了塑料基座的外形，每一根针脚的突出高度也做了对应，不管是用来接杜邦线还是叠装扩展盾板，都能直观看到配合后的空间状态；板载的圆柱形电解电容、晶振、复位按键的高度都按照常用元器件的标准尺寸设置，不会出现因为模型简化导致的高度误判。

　　从安装边界来看，这块控制板的整体外轮廓是标准的Uno板型尺寸，四角的安装孔中心距离板边的距离有统一的行业通用值，在设计安装槽的时候，除了要留出板基本身的长宽空间，还要在USB接口、电源接口对应的板边外侧预留至少15mm的接线空间，避免插线的时候线缆弯折角度过大影响使用寿命；在板卡的上方，要是不叠装扩展板，至少要留出10mm的元器件高度空间，要是需要叠装传感器扩展板、电机驱动板这类盾板，就要根据排针的高度加上扩展板的厚度预留足够的层间距，一般两层板之间预留12-15mm的间隙就能避免板载元器件互相顶住。另外要注意的是，板卡下方的元器件突出量很小，一般贴板安装在绝缘安装柱上就可以，安装柱的高度选5mm左右的尼龙柱就足够，既能避免板基背面的焊点和金属安装板短路，也不会额外占用太多的设备内部空间。

　　很多工程师在做小型设备的结构设计时，一开始随便找个简化的板卡模型凑数，等到实际装配的时候才发现各种尺寸对不上，要么排针位置偏了插不上扩展板，要么电源接口和外壳筋位干涉，不得不重新修改结构图纸，耽误项目进度。这套完整还原结构细节的板卡模型，能在设计阶段就把所有的装配干涉问题排查掉，不管是做嵌入式设备的外壳设计、实验台的安装支架设计，还是智能硬件的原型结构验证，都能直接拿来装配使用，不需要再花时间自己测绘建模，能省下不少前期测绘核对尺寸的时间。另外，对于刚接触机电一体化结构设计的新人来说，通过这个模型也能直观了解这类通用开源控制板的结构布局、接口位置分布，在做结构设计的时候提前考虑接线、操作的便利性，比如复位按键的位置要尽量对应外壳上的开孔位置，方便用户在不拆外壳的情况下就能按到复位键；USB接口的位置要尽量靠近设备外壳的走线侧，避免设备内部走线杂乱影响其他部件安装。
