ISO6432标准双作用单杆压接气缸结构

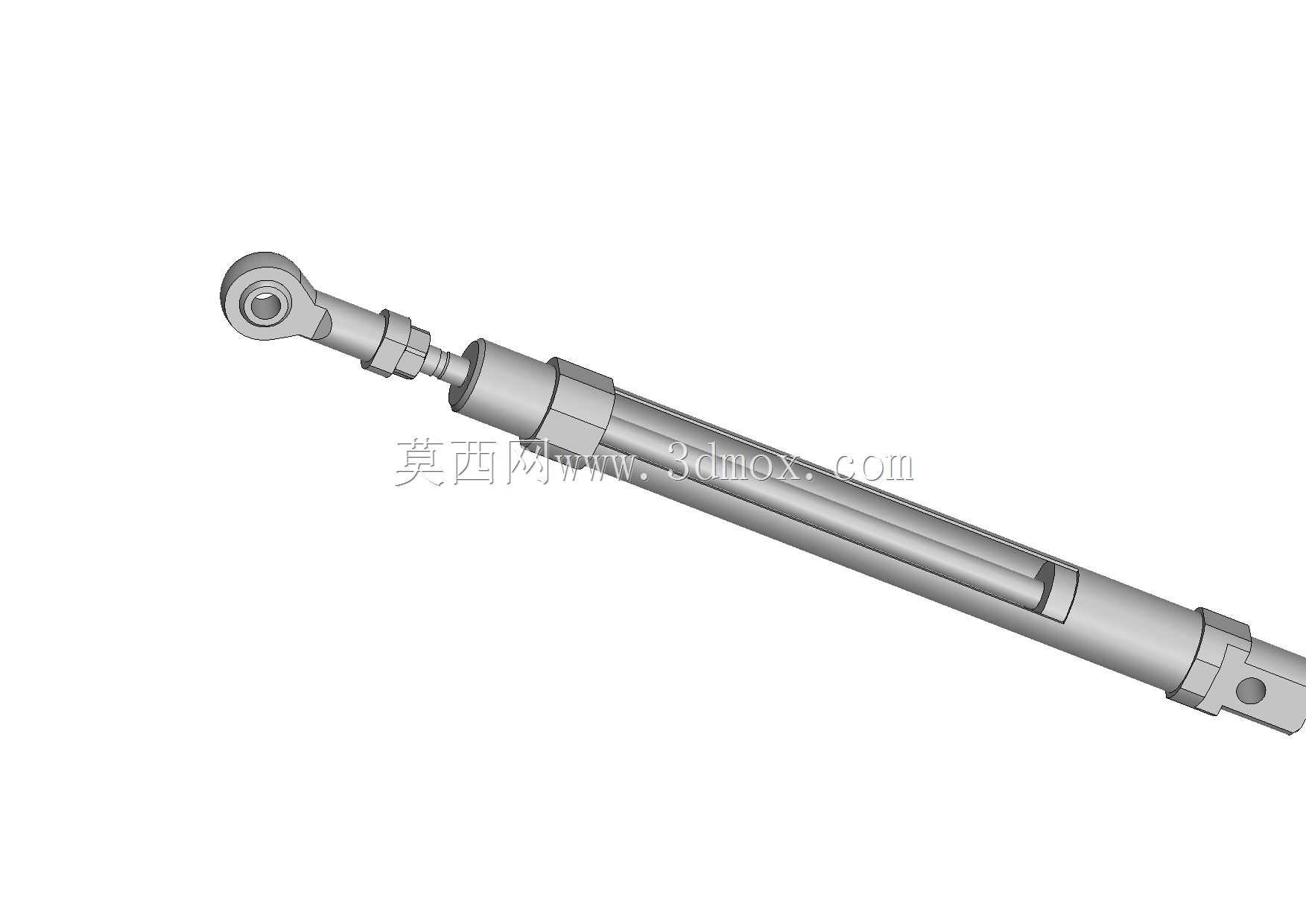

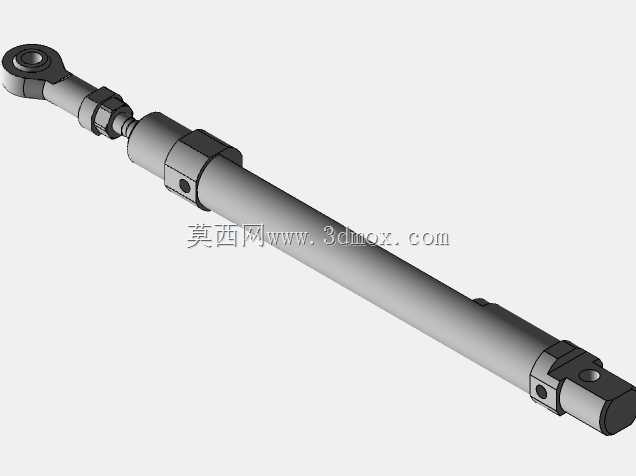

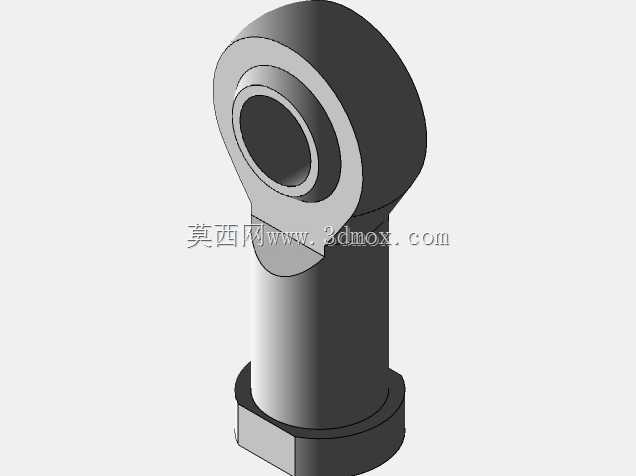

　　在轻工装配、电子元器件压装、小型工装夹具的往复驱动场景中，这类符合ISO6432标准的迷你气缸是气动回路里的核心执行部件，相比大缸径的标准气缸，它的细长结构能适配安装空间局促的工位，比如自动化产线上的小件推料、定位销顶出、压合工位的短行程施压，都能看到这类结构的应用。从结构设计来看，这款双作用单杆气缸采用杆端鱼眼接头的连接形式，这种铰接端能补偿安装过程中存在的小角度同轴度偏差，避免活塞杆受径向力导致的密封件偏磨，在设备长期运行中能大幅降低密封失效的概率，很多现场调试的工程师都有体会，刚性连接的气缸如果安装时存在细微的不同轴，运行两三个月就会出现杆端漏气、爬行的问题，鱼眼铰接的结构刚好能规避这类现场安装误差带来的故障。

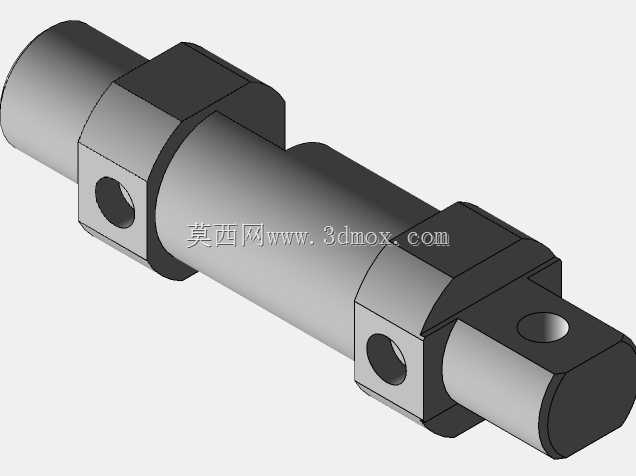

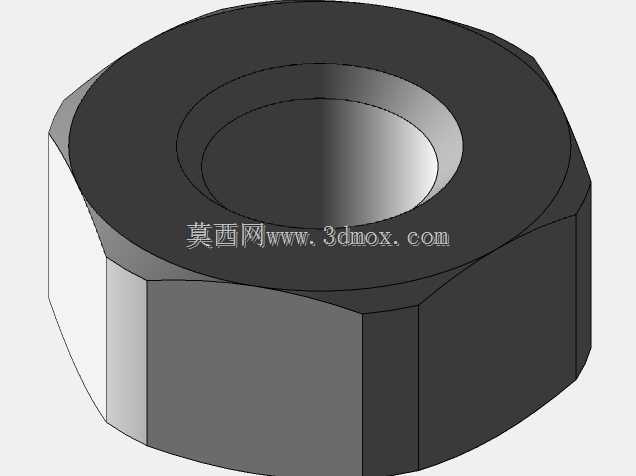

　　缸筒部分采用光滑的圆形截面设计，符合ISO6432标准的安装尺寸规范，这意味着它可以和同标准的其他品牌气缸直接互换，不需要重新设计安装支架，在设备改造、备件替换的时候能大幅减少设计和加工的工作量，这也是标准化气动元件的核心优势——不需要为单一型号重新做适配设计，选型时只要确认缸径、行程、安装形式就能直接替换。设计层面做了全配置化的参数关联，把杆长、行程、缸筒长度这些可变参数做了尺寸联动，在做不同行程的派生设计时，只需要修改行程参数，模型就能自动更新所有关联尺寸，不需要逐个修改零件特征，这对系列化产品的设计效率提升非常明显，很多做非标设备的工程师在做同系列不同工位的气缸选型时，只需要调整行程参数就能快速生成对应规格的模型，直接导入装配体做干涉检查，不用从零开始建模。从安装边界来看，这款气缸的两端安装尺寸都遵循标准规范，尾端的铰接孔、杆端的螺纹尺寸都和标准件参数一致，在布局气动回路的时候，只要预留出气缸的最大伸出长度、缩回长度的空间，加上接头和气管的弯折空间，就能完成布局，不需要额外做安装空间的校核。双作用的结构设计意味着气缸的伸出和缩回都靠压缩空气驱动，相比单作用弹簧复位的气缸，它的往复动作速度更均匀，输出力更稳定，在需要双向施力的压接、推料工位，不会因为弹簧力衰减导致回程力不足的问题，尤其是在高频往复的工位，双作用结构的运行稳定性远优于单作用结构。

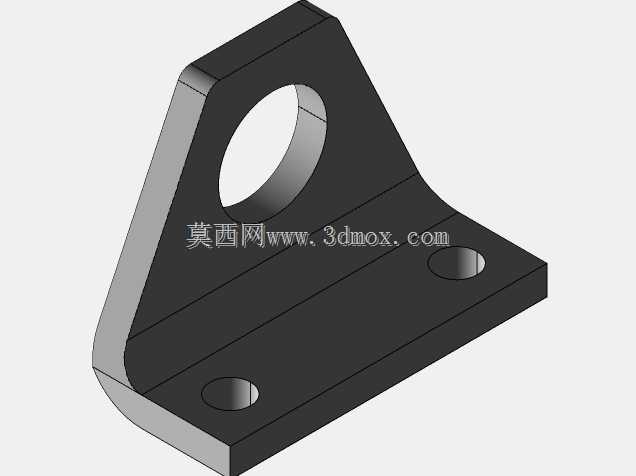

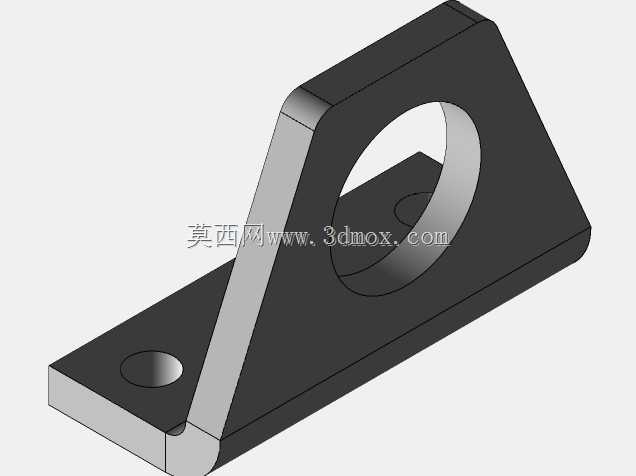

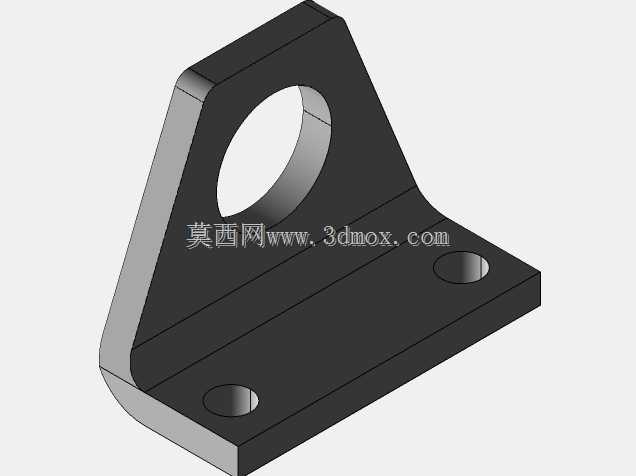

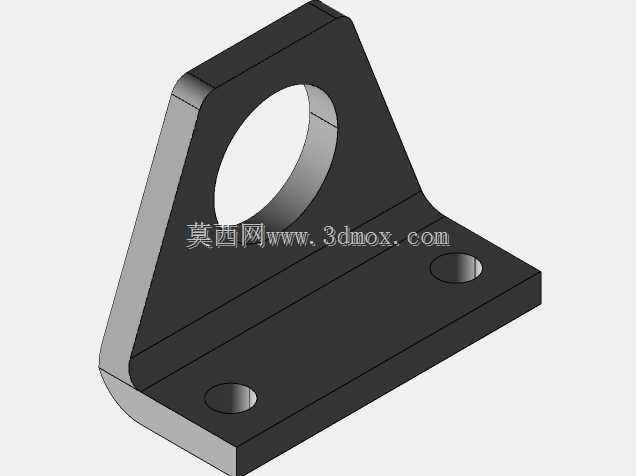

　　缸体上的缓冲设计是这类迷你气缸容易被忽略的细节，在行程末端设置的缓冲结构能降低活塞撞击端盖的冲击力，减少设备运行的噪音，同时避免长期撞击导致的零件松动，在每分钟往复次数超过30次的高频工位，带缓冲的气缸使用寿命能比无缓冲结构提升一倍以上。在实际选型应用中，这类气缸通常搭配节流阀使用，通过调节进出气的流量来控制活塞杆的运行速度，避免速度过快导致的工件撞击损伤，也能防止速度过慢影响产线节拍，而标准化的安装尺寸让它可以适配市面上绝大多数的气缸安装附件，不管是脚架安装、法兰安装还是铰接安装，都能找到对应的标准附件，不需要单独加工定制安装件。

　　从结构细节来看，活塞杆的表面做了硬化处理，能降低长期往复运动的磨损量，密封件采用耐磨的气动专用密封材质，在常规的气源处理条件下，能保证长期运行无泄漏，不需要频繁更换密封件。很多做小型自动化设备的工程师在布局紧凑工位的时候，优先选这类符合ISO标准的迷你气缸，就是因为它的结构成熟、互换性强、安装空间占用小，不需要在气缸结构设计上花费太多精力，只要根据工位需要的输出力、行程选好对应参数，就能直接用在设备里，大幅缩短设备的设计周期。在压接类工位应用时，这款气缸的输出力可以通过气源压力精确调节，只要调整调压阀的压力，就能得到需要的压接力，避免压坏易碎的工件，相比电动缸的复杂控制，气动气缸的控制逻辑更简单，只需要一个两位五通电磁阀就能完成往复动作的控制，维护成本也更低，适合大批量应用在简单的往复驱动工位。
