霍伯曼可伸缩环形穹顶空间结构设计

大跨度开合穹顶的落地加工始终绕不开节点干涉的核心痛点，传统剪叉式伸缩结构在环形闭合工况下，极易出现径向收缩时杆件挤碰、周向转动时铰点卡死的问题，这套可伸缩虹膜穹顶的结构设计，恰好针对这类环形开合场景做了全链路的适配优化。

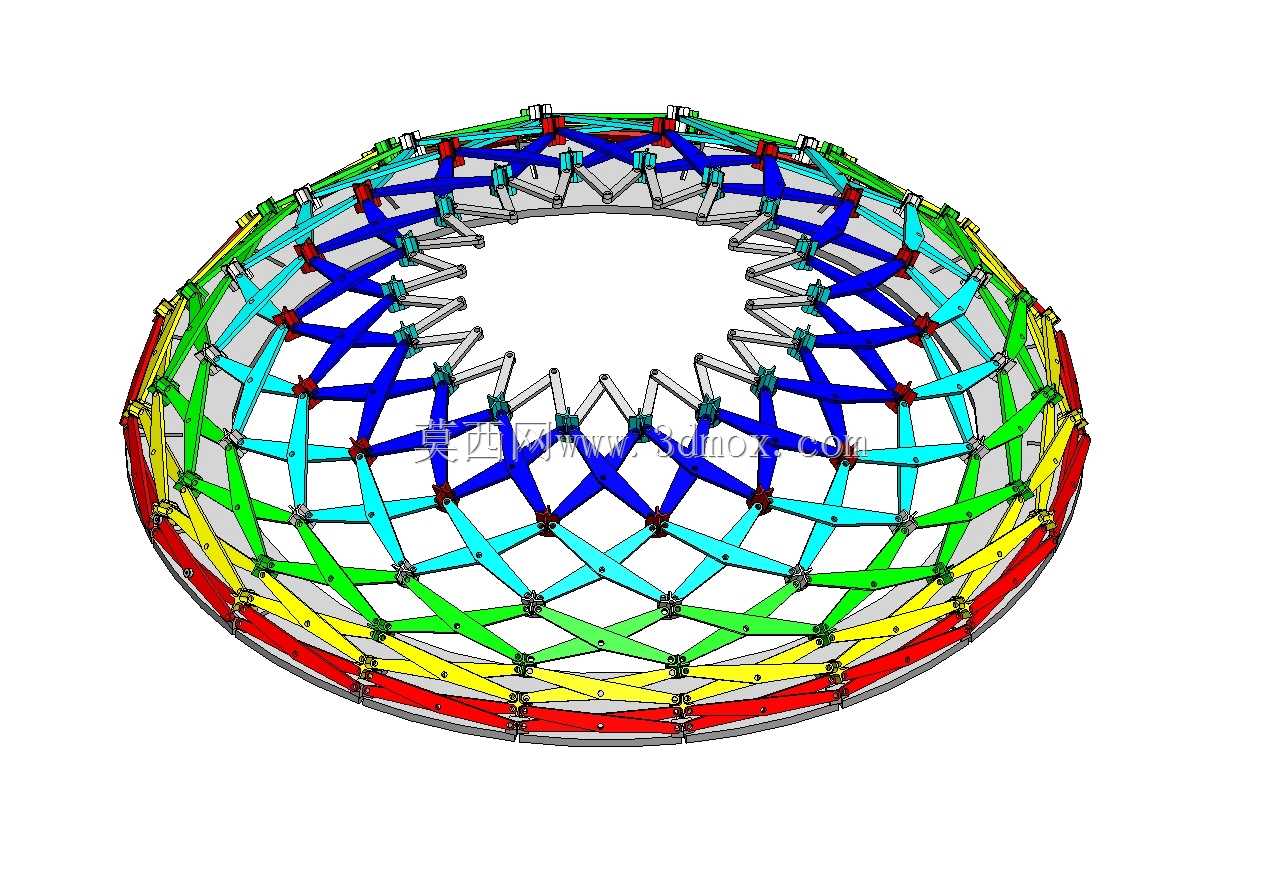

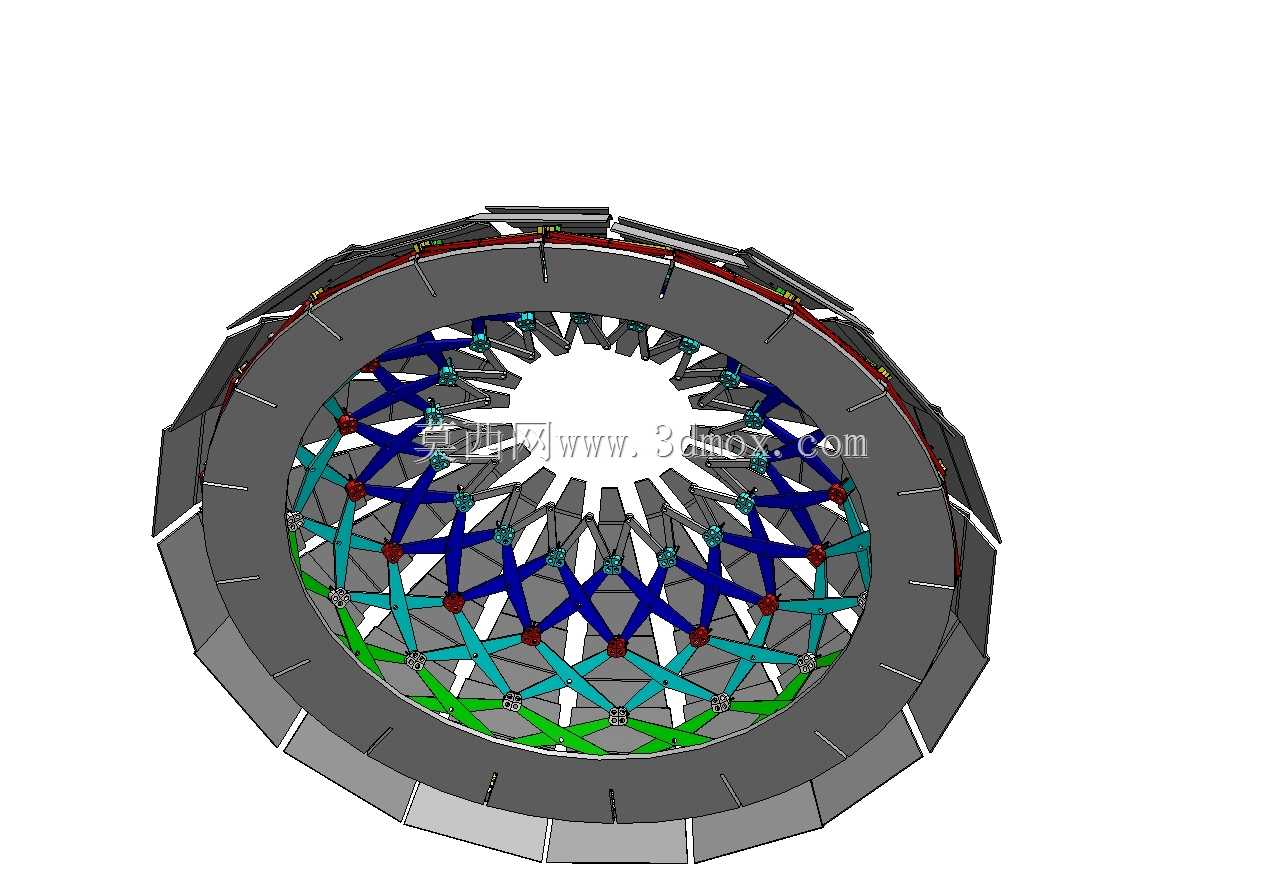

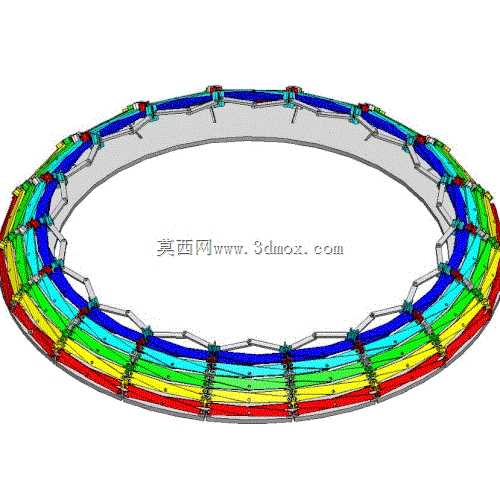

环形排布的多组剪叉单元没有采用等长杆件的通用配置，靠近内环的短杆与外环的长杆通过差异化的铰点位置配比，抵消了环形曲率带来的伸缩行程差，每处节点的销轴预留间隙控制在0.12毫米，既不会因为间隙过大出现展开后的结构晃动，也不会因为公差过紧导致低温环境下伸缩卡滞。彩色分层的杆件排布并非仅为视觉区分，红、黄、绿、蓝的色段对应不同受力层级的杆件规格，最外侧红色段杆件承受环向张拉力，选用壁厚更厚的矩形截面型材，内侧蓝色段杆件主要承受径向压力，截面做了轻量化的挖槽处理，在保证整体结构刚度的前提下，把整体自重压低了近三成。

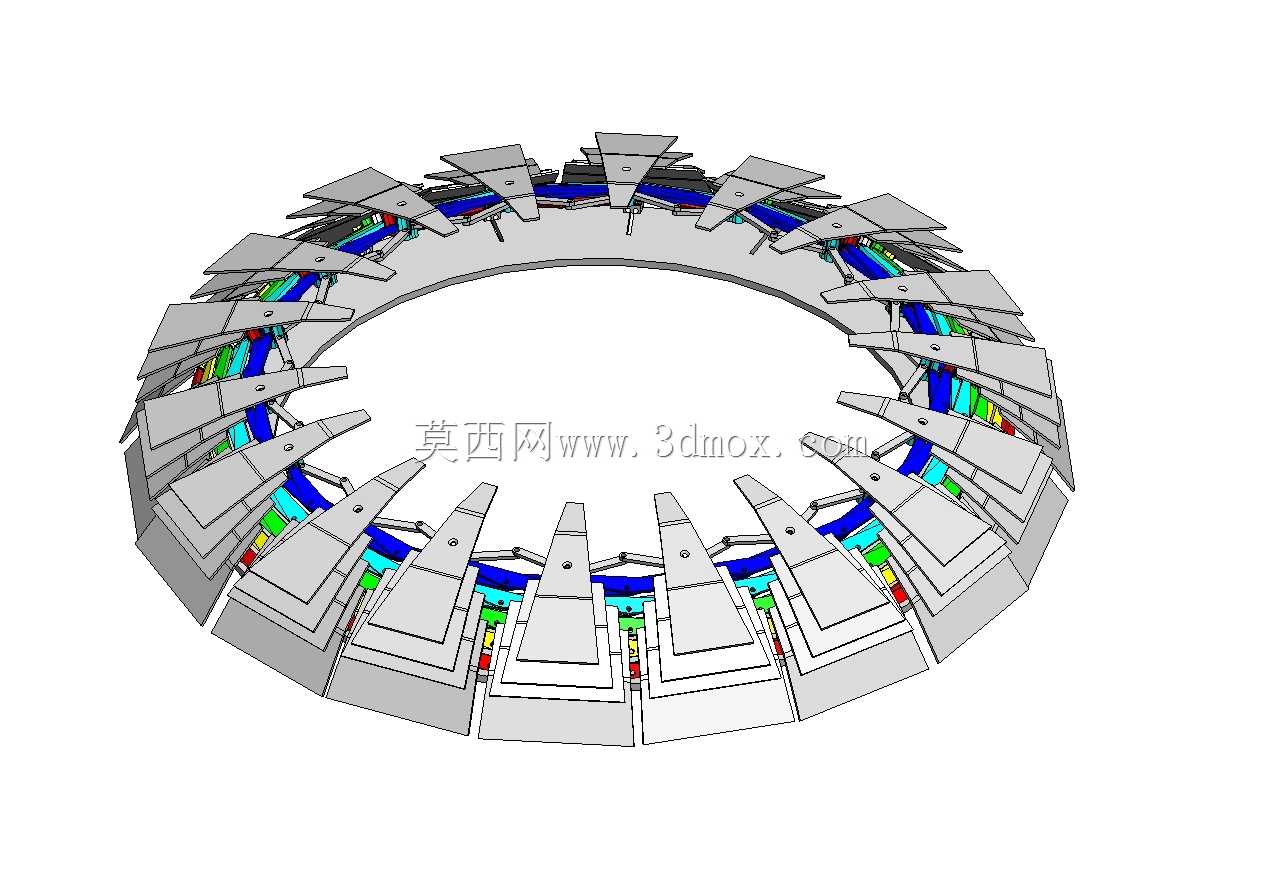

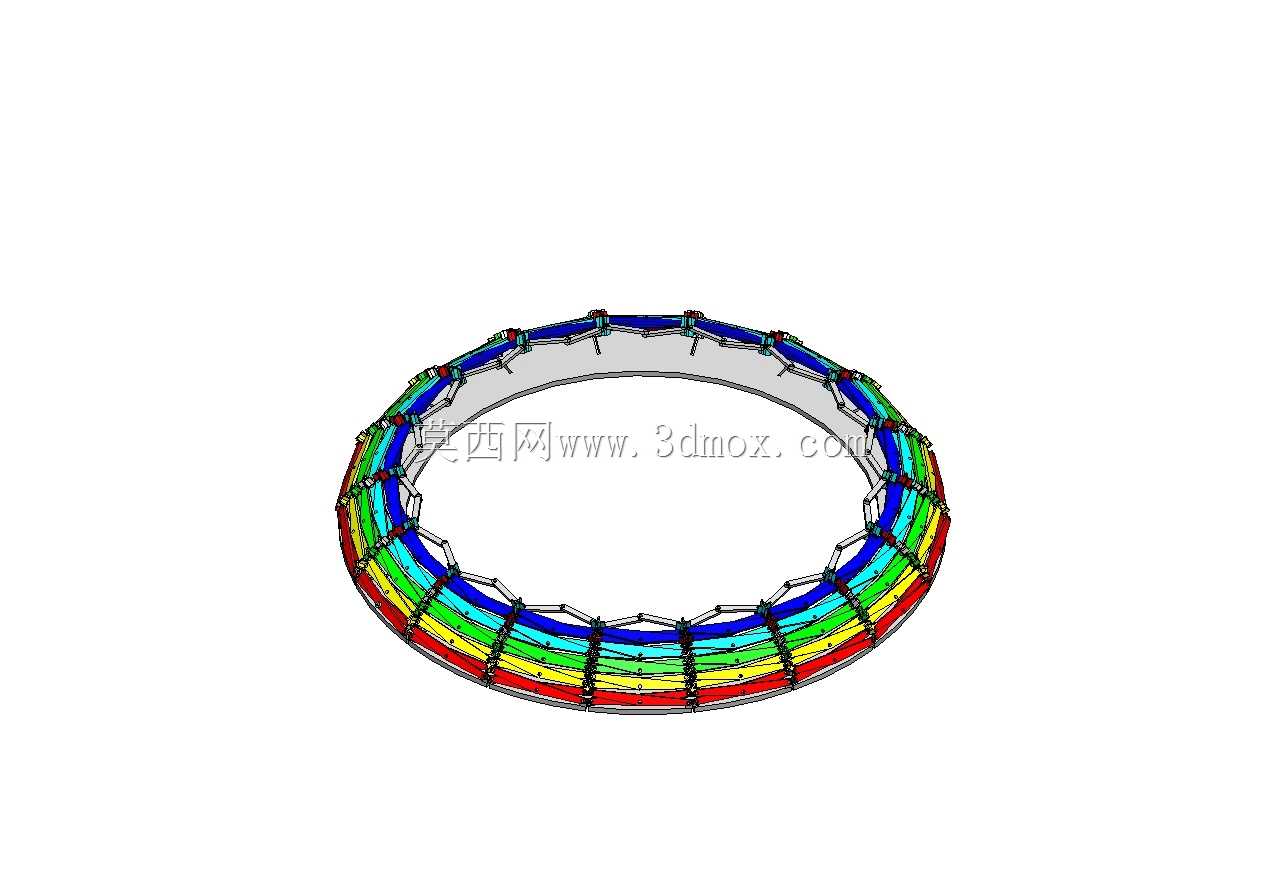

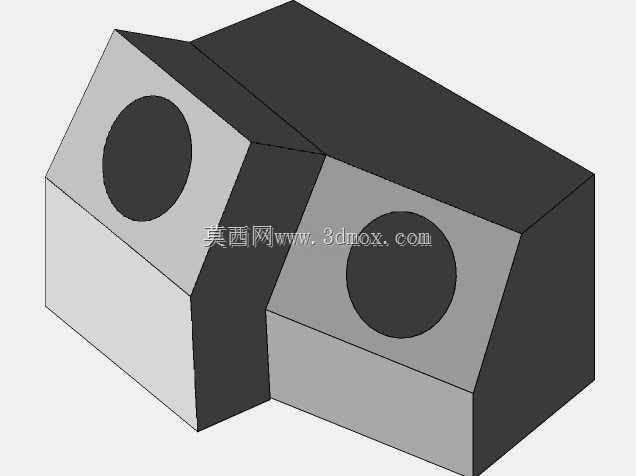

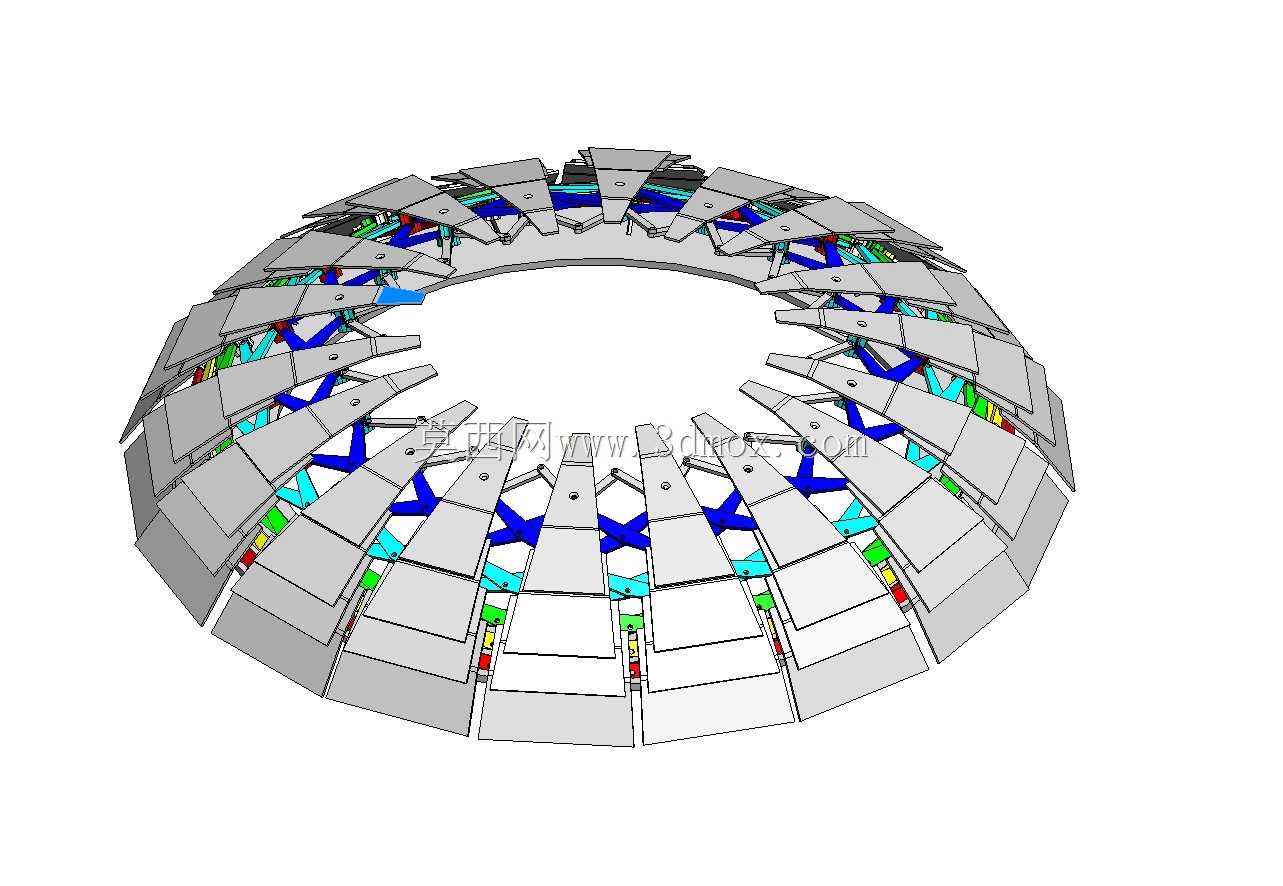

铰点处的连接块没有采用常规的焊接固定方式，而是设计成了分体式卡接结构，现场装配时不需要在高空做焊接作业，只需要通过定位销锁定即可完成单组单元的拼接，单圈单元的装配误差可以通过相邻连接块的微调垫片补偿，不需要对杆件做二次裁切。收缩状态下所有杆件会沿环向层叠收纳，相邻杆件的接触面做了微小的倒角处理，完全展开时每根杆件的受力方向都沿结构切线方向传递，不会出现额外的附加弯矩，哪怕单根杆件出现受力过载，力流也会通过相邻的三组铰点分散传递，不会出现局部结构垮塌的连锁反应。

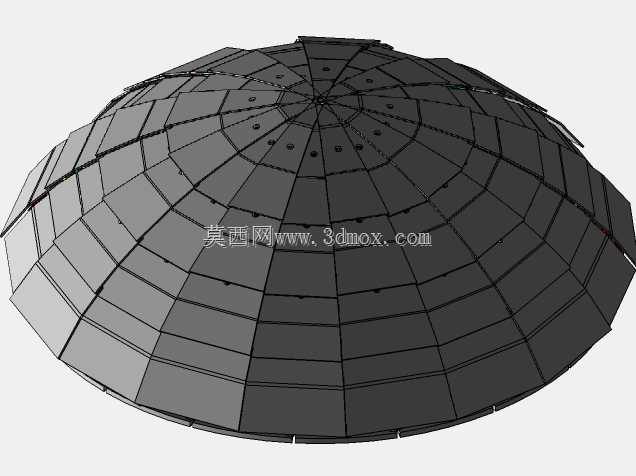

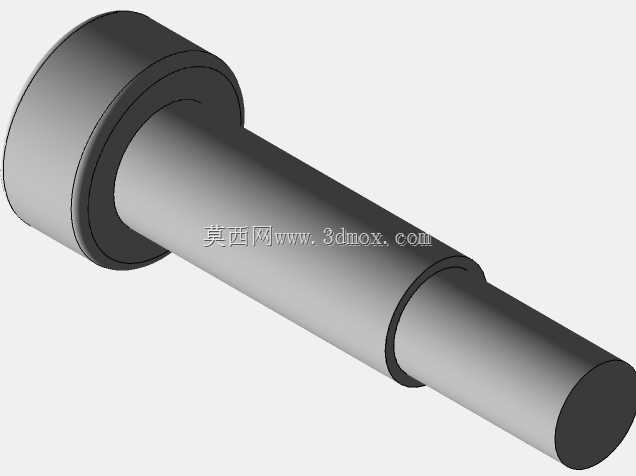

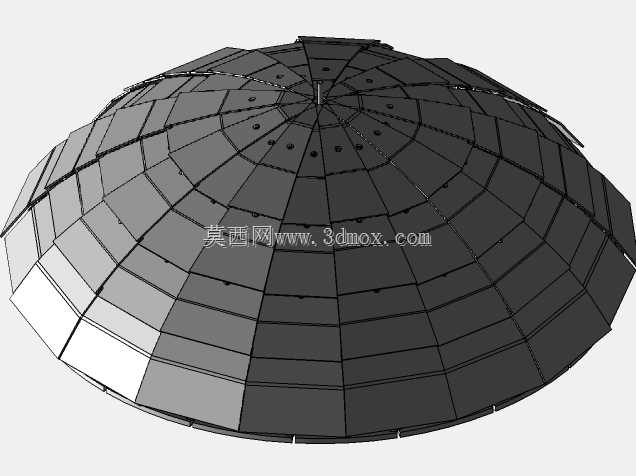

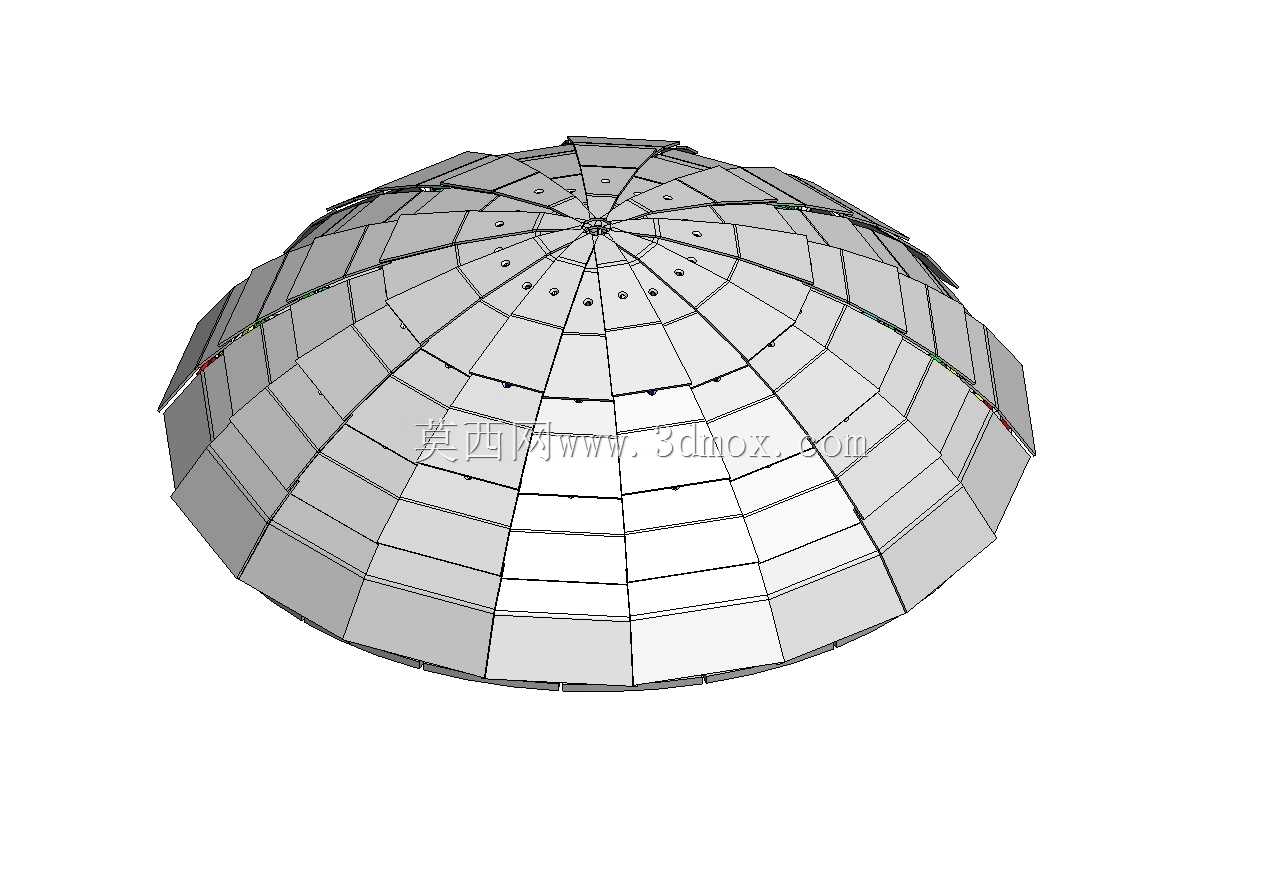

这类结构适配在中小型场馆的可开合屋盖、临时展陈的空间装置场景时，不需要额外搭建复杂的支撑轨道，整个结构的伸缩驱动只需要沿外环设置三组牵引点，就能带动整圈结构同步完成收缩与展开，不会出现常规开合结构常见的不同步拉扯问题。节点处的销轴做了镀镍处理，长期户外使用也不会出现锈蚀卡滞，连接块的棱角全部做了圆弧过渡，避免安装和伸缩过程中剐蹭施工人员或外层覆盖的膜材。
