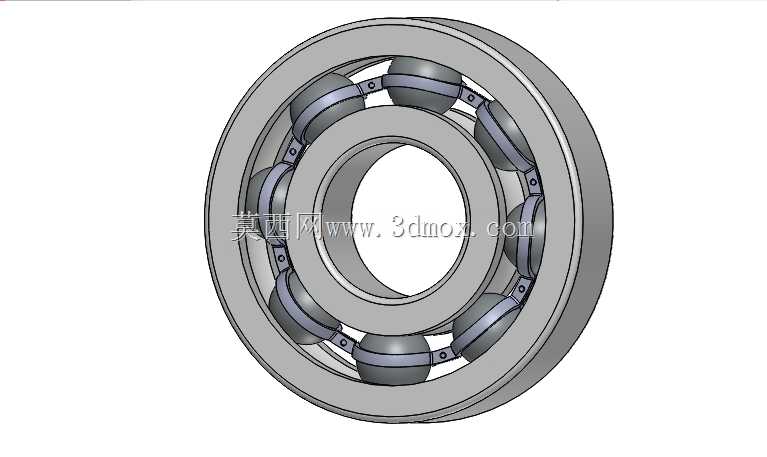

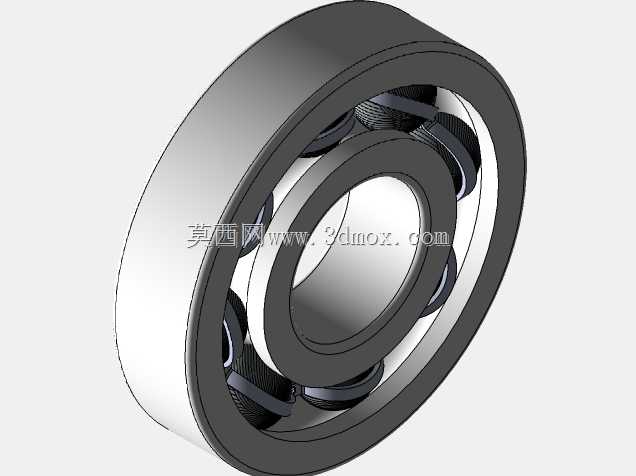

铬钢材质深沟滚珠轴承三维结构模型

在各类旋转传动机构的设计选型中，滚珠轴承是应用覆盖范围极广的支撑类部件，从民用家电的电机转轴、工业生产线的输送辊筒，到汽车传动系统的旋转轴系、精密机床的主轴支撑结构，都能见到这类部件的身影。本次呈现的铬钢滚珠轴承，采用SAE52100铬钢作为核心加工材质，这类材料经过淬火、回火等热处理工序后，能获得均匀的高硬度与良好的耐磨性能，同时具备稳定的接触疲劳强度，完全适配轴承内圈、外圈、滚动体在长期交变载荷下的工作需求，可有效降低长期运转过程中接触表面的点蚀、磨损失效概率。

从结构设计逻辑来看，这款滚珠轴承采用最经典的深沟型滚道设计，内圈与外圈的滚道截面为与滚珠曲率匹配的圆弧槽，滚道曲率半径略大于滚珠半径，既可以保证滚珠在滚道内顺畅滚动，又能在承受径向载荷的同时，兼顾一定比例的双向轴向载荷，适配多数既有径向力又存在少量轴向窜动力的轴系安装场景。保持架采用兜孔式结构，每个兜孔对应一颗钢珠，将所有滚动体均匀分隔在滚道圆周方向，避免相邻滚珠在运转过程中直接接触产生滑动摩擦，同时引导滚动体在滚道内保持正确的运动轨迹，在轴承高速运转时，还能留存少量润滑脂在兜孔间隙内，持续为滚动接触表面提供润滑，降低运转温升与摩擦损耗。

从安装边界与尺寸适配角度看，这类轴承的安装需严格匹配轴颈与轴承座孔的公差配合，内圈与旋转轴采用过盈或过渡配合，保证内圈与轴同步旋转无相对滑动，外圈与轴承座孔多采用过渡或小间隙配合，方便安装拆卸同时保证外圈的定位精度。安装过程中需注意避免直接敲击轴承套圈端面，尤其是滚动体与保持架组件，防止外力导致滚道压痕、保持架变形，进而影响后续运转精度。轴承的轴向定位通常采用轴用弹性挡圈、轴肩与孔用挡圈、端盖配合的方式，根据轴系的轴向窜动余量要求调整定位间隙，避免轴系热胀冷缩时轴承出现卡滞或轴向窜动超差。

在实际工况适配层面，这款铬钢滚珠轴承可适配中等转速、中等载荷的连续运转场景，在润滑条件良好的情况下，能长期维持稳定的旋转精度，运转过程中摩擦系数低，启动阻力小，不需要复杂的润滑维护结构，既可以采用脂润滑实现长期免维护运转，也可以适配油润滑场景满足更高转速的使用需求。不同于滚子轴承的线接触承载形式，滚珠轴承的点接触特性使其在相同内径尺寸下，极限转速更高，但径向承载能力略低于同尺寸圆柱滚子轴承，更适合载荷平稳、转速偏高的传动轴系，比如小型电机输出轴、电动工具转轴、输送机托辊、汽车发电机轴系等场景。

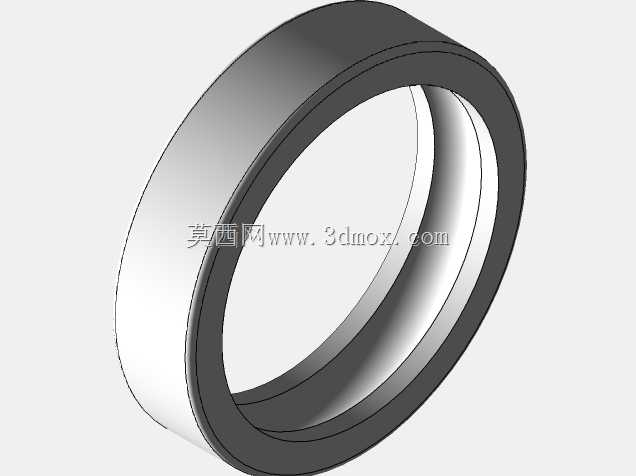

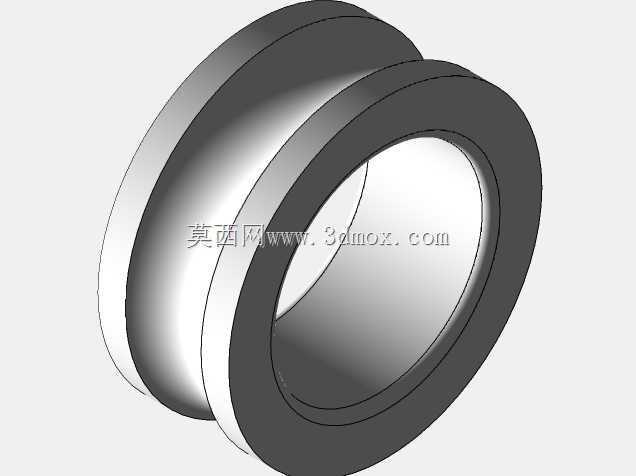

建模过程中，对轴承各部件的配合间隙做了符合工程实际的还原：内圈滚道与滚珠的接触位置、外圈滚道与滚珠的接触角、保持架兜孔与滚珠的间隙都按照实际加工公差做了预留，既还原了真实轴承的装配关系，也方便后续做装配干涉检查、运动仿真时，能准确模拟轴承的运转状态，不会出现部件干涉、运动卡滞的问题。模型的各零件单独建模，可拆分查看内圈、外圈、滚珠、保持架的独立结构，方便结构设计人员参考轴承的安装尺寸做轴系、轴承座的配套设计，也可用于装配体中作为标准件调用，减少重复建模的工作量。在做设备维护仿真、装配工艺演示时，这款模型也能清晰展示轴承的装配顺序与配合关系，帮助一线装配人员理解轴承的安装要点，避免因安装方式错误导致的轴承早期失效。
