双折页六孔平开合页结构设计

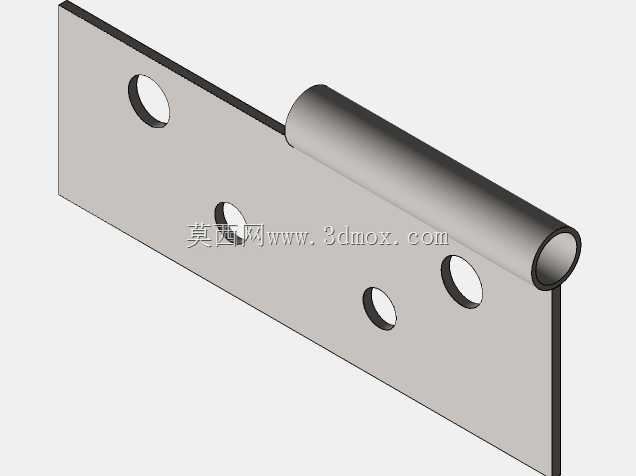

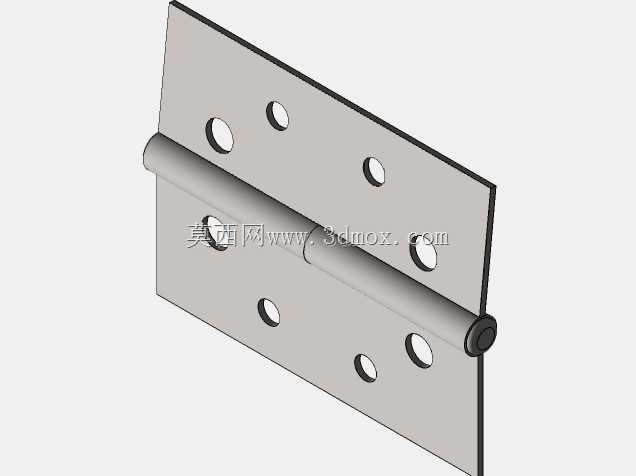

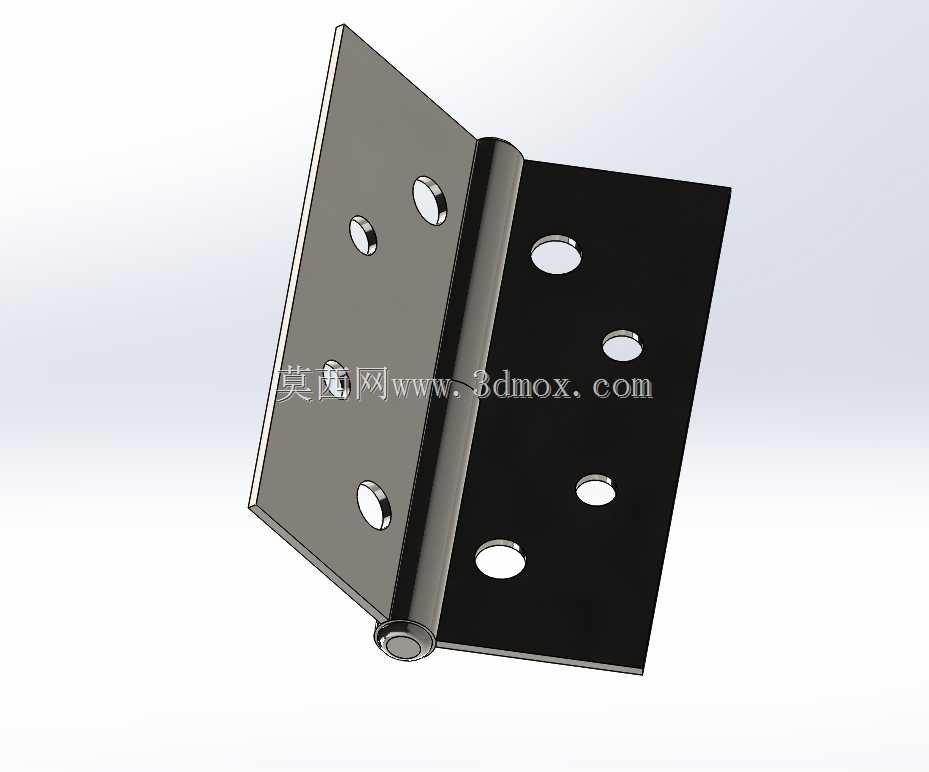

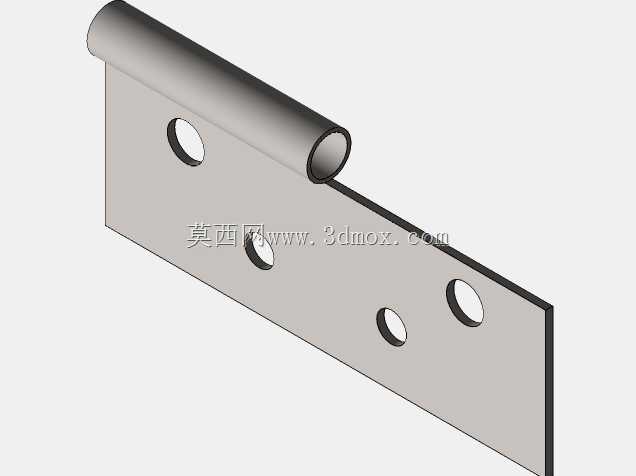

日常做设备防护门、机柜箱体、小型舱门的结构设计时，合页这类铰接件的选型和建模往往是容易被忽略的细节，很多新手工程师会直接调用标准件库的通用模型，忽略实际安装边界的干涉问题，最后打样装配时才发现门体开合卡滞、孔位对不上、合页突出量过大影响外观等问题。这次的合页结构建模，是针对常规工业柜体、设备防护门、小型钣金舱门的安装场景做的适配设计，两个页片分别对应固定侧和活动侧的安装面，中间的卷圆轴套结构做了等间隙配合设计，轴芯穿入后不会出现径向窜动，开合过程的阻尼感均匀，不会出现松旷或者卡涩的情况。

从安装边界来看，两个页片的安装面都做了平整化处理，没有多余的凸起结构，每个页片上开设三个沉头安装孔，孔位排布沿页片长度方向均匀分布，沉头深度适配常规的十字沉头螺丝，安装后螺丝头完全没入沉孔内，不会突出页片表面，避免开合过程中螺丝头刮蹭对面的安装面。页片的厚度做了等厚设计，卷圆铰接部位的外径和页片厚度做了平滑过渡，没有突兀的台阶，安装后合页的突出量刚好匹配常规1.5-2mm厚度的钣金门安装需求，门体闭合后合页和安装面的缝隙均匀，不会出现一侧缝隙过大漏尘的问题。

设计过程中首先考虑的是开合角度的适配，常规工业防护门需要至少150度以上的开合角度，方便设备内部的检修操作，这个合页的页片边缘做了小角度的倒角处理，开合到最大角度时两个页片的边缘不会发生硬碰撞，避免长期开合导致页片边缘变形卷边。卷圆部位的配合间隙做了严格的控制，径向间隙控制在0.1mm以内，既保证轴芯可以顺利穿入装配，又不会因为间隙过大导致门体安装后出现下垂偏移的问题。很多现场安装的合页用久了出现门体下垂，本质就是卷圆配合间隙过大，加上页片厚度不足受力变形导致的，这个设计里页片的厚度取值是按照单组合页承重20kg的工况做的校核，常规的钣金防护门单扇重量一般在10-15kg，两组合页配合安装完全可以满足长期使用的强度需求，不会出现受力变形的问题。

从实际应用场景来看，这类合页除了工业设备的防护门，也可以用在各类电控柜、配电箱、小型设备舱门、甚至是定制化的钣金箱体结构上，安装孔的孔距做了通用化设计，和市面上常规的同尺寸合页安装孔位完全兼容，替换安装的时候不需要重新在门板或者门框上打孔，直接锁付螺丝就可以完成装配。建模的时候特意把卷圆部位的接缝做了处理，两个页片的卷圆部分是交替咬合的结构，穿入轴芯后整个铰接部位的同轴度很好，不会出现轴芯穿入后某一段卡滞的问题。页片的四个边角都做了小圆角处理，避免安装和使用过程中锋利的边角划伤操作人员，这也是工业五金件设计里很容易被忽略的细节，很多便宜的冲压合页边角都是锋利的直角，现场安装的时候很容易割破手套甚至划伤皮肤。

另外在设计的时候也考虑了表面处理的工艺余量，整个模型的所有外表面都留了0.05mm的镀层余量，不管是做镀锌、镀镍还是喷塑处理，都不会因为镀层厚度导致配合部位出现卡滞，沉孔的尺寸也留了对应的余量，镀层处理后沉头螺丝依然可以完全沉入孔内。很多工程师建模的时候不考虑表面处理的余量，最后做出来的零件电镀之后装配不上，还要二次返工打磨，反而耽误项目进度。这个合页的结构没有多余的复杂曲面，完全适合常规的冲压工艺生产，页片可以直接用钣金冲压成型，卷圆部位通过冲压卷圆工艺一次成型，不需要额外的机加工工序，量产的成本很低，适合批量用在各类工业设备和钣金柜体上。安装的时候只需要把两个页片分别贴合在门框和门体的安装面上，对齐孔位锁付螺丝即可，不需要额外的调整垫片，因为页片的平面度做的很好，贴合安装面后不会出现缝隙，锁付螺丝后也不会产生额外的装配应力，长期使用不会因为应力集中导致页片开裂。
