7×7mm规格DPDT锁存按压式按键开关

在小型化电子设备、便携测试仪器、手持控制终端这类对安装空间有严苛限制的场景里，板载按键开关的选型往往需要在功能、尺寸、操作手感之间做反复权衡，这款7×7mm规格的DPDT锁存按压开关，就是针对这类高密度安装需求设计的板载控制元件。从实际使用场景来看，这类开关常被用在小型手持测量设备的功能切换档位、便携工控模块的电源锁存控制、微型实验装置的通路切换节点上，区别于无锁的自复位按键，它的锁存特性可以让操作人员完成一次按压后就保持通路状态，不需要持续施加按压力，在需要长时间保持通断状态、又不方便布置拨动开关的紧凑空间里，这种结构的适配性远高于同尺寸的其他按键类型。

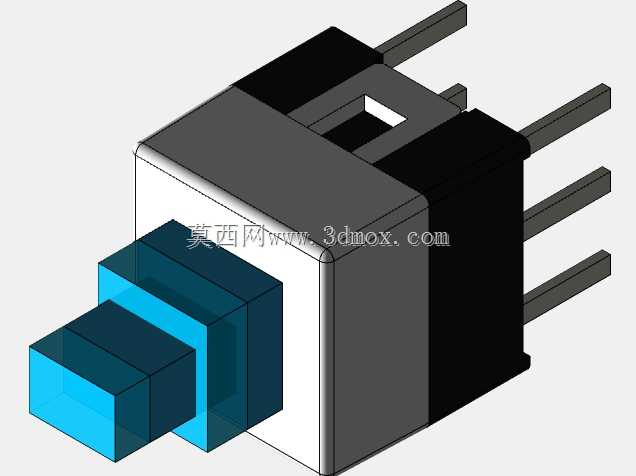

从功能特性上看，DPDT双刀双掷的结构意味着它可以同时完成两路独立电路的通断切换，在需要同步控制信号回路与供电回路、或者切换两组不同信号通路的场景里，单颗开关就能实现原本需要两颗单刀开关才能完成的功能，既节省了PCB板的安装面积，也减少了布线的复杂程度，避免多颗开关操作不同步带来的电路逻辑错误。锁存结构的设计上，按压行程的反馈做了明确的段落区分，锁存位置与释放位置有清晰的触感差异，建模时特意用不同透明度的蓝色块区分了两个状态的按柄位置：实心蓝色对应锁存档位下的按柄伸出长度，半透明青色对应释放状态下的按柄位置，能让结构设计人员在做整机装配校验时，直接核对不同状态下按键与外壳面板的间隙余量，避免出现按柄卡滞、按压行程不足导致锁存失效的问题。

设计思路上，这款开关的建模完全围绕实际板载安装的边界条件展开，本体的外形尺寸严格控制在7×7mm的正方形截面内，插脚的伸出长度、引脚间距完全对应常规PCB板的通孔焊接标准，不需要额外做封装修改就能直接匹配常用的0.1英寸间距焊盘。开关本体的外壳采用阶梯式的定位结构，靠近引脚一侧的凸台可以卡在PCB板的定位孔内，焊接时不会出现本体偏移、引脚歪扭的问题，前端按柄的活动区域做了足够的避让空间，建模时还原了内部锁存机构的活动行程范围，在做外壳开孔设计时，可以直接参考模型的按柄最大外轮廓来确定开孔尺寸，不需要额外预留过多的冗余间隙，既能保证按键操作的顺畅度，也能避免开孔过大导致的外观缝隙问题。

从安装边界的角度考虑，这款开关的本体高度、插脚焊接后的突出高度都做了精准的还原，在做堆叠式PCB设计、或者薄型外壳的内部空间排布时，可以直接将模型导入装配体中做干涉检查，确认开关本体与周边电容、电阻等贴片元件的安全距离，避免焊接后元件与开关本体发生碰撞。按柄的顶端尺寸做了适配常规键帽的规格设计，如果设备需要加装自定义高度的键帽，也可以直接参考按柄的截面尺寸来设计键帽的配合结构，不需要反复测绘实物尺寸。对于结构设计人员来说，这类标准化的小型开关模型可以直接调用到常用零件库中，在做小型电子设备的结构设计时，不需要从零开始建模，就能快速完成按键部分的布局校验，大幅缩短方案阶段的空间核对时间，也能避免因为尺寸估算错误导致的后期改模问题。在实际选型过程中，这类锁存开关的操作力、寿命参数往往需要结合实际使用场景确认，但三维模型的精准还原，可以先从结构适配性上完成第一轮筛选，确认安装空间、操作行程、引脚位置都符合设计要求后，再进行实物样品的测试，能有效减少选型过程中的反复打样次数，提升整体的设计效率。
