2020规格西格玛工业铝型材结构

　　这款20X20规格的西格玛轮廓型材，是轻型工业框架搭建场景里的常用基础构件，日常在桌面级小型设备机架、检测工位工装架、电子产线旁的物料挂架、实验室小型仪器固定支架这类场景里应用极广，相比同截面的普通欧标20型材，西格玛槽型的轮廓设计在槽口配合精度、连接件锁紧后的抗滑移性能上有更突出的表现，能适配快装式的搭建需求，不需要做复杂的端面铣削加工就能完成多维度的框架拼接。从结构设计逻辑来看，这款型材的截面采用对称式四槽布局，四个方向均预留标准槽道，中心位置设置带定位孔的十字加强筋，既保证了截面的惯性矩均匀性，避免单方向受力时出现刚性不足的问题，也能让型材在任意角度拼接时都有对应的安装基准，不需要额外做角度校准。型材的槽道尺寸经过适配优化，

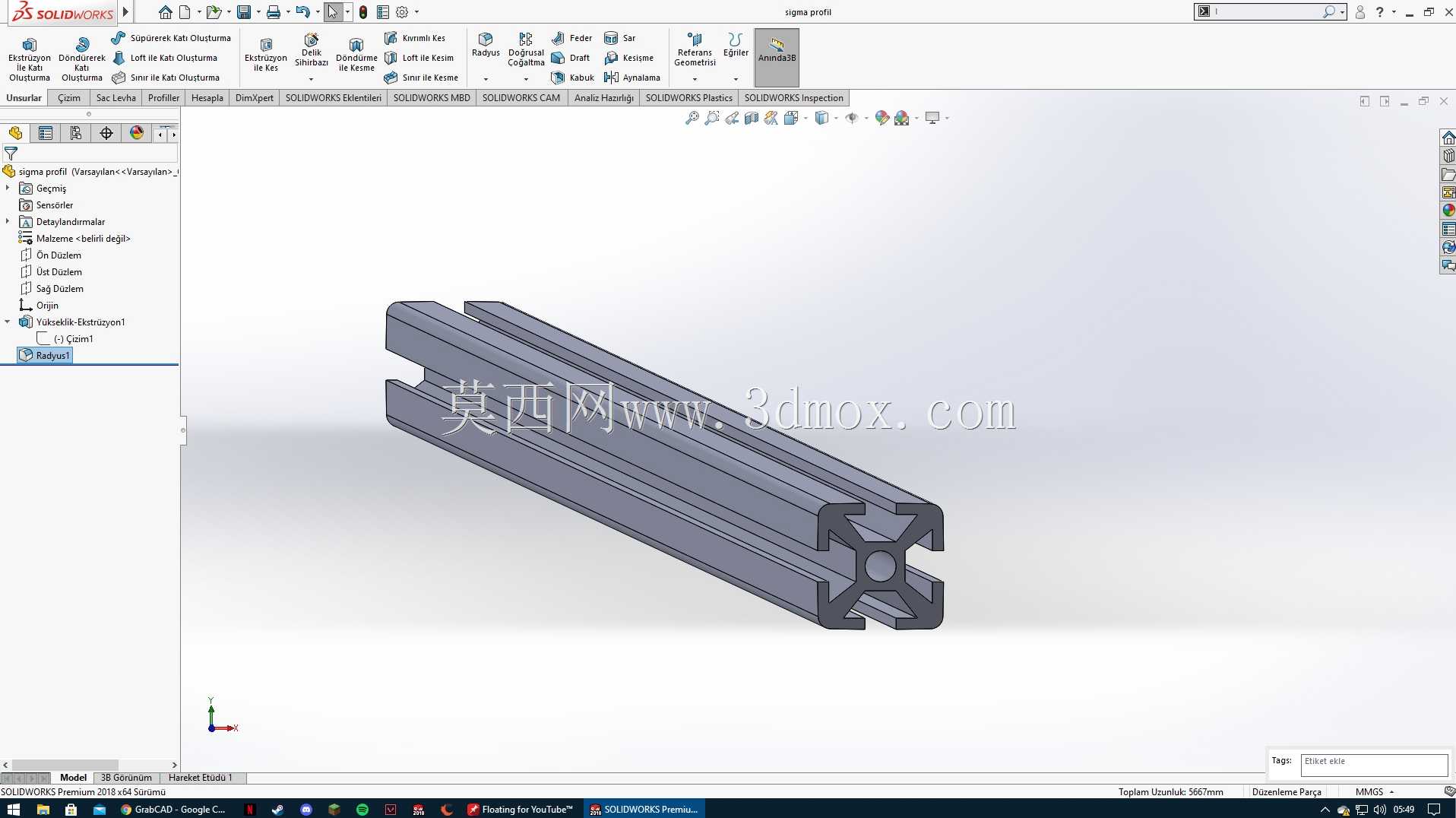

　　能兼容标准的T型螺栓、弹片螺母、角槽连接件，在搭建框架时，相邻两根型材的垂直拼接不需要额外打孔，直接将预置螺母滑入槽道，锁紧角件螺丝就能完成固定，单根型材的端面可以直接安装端盖、脚轮、调节脚座，不需要做二次裁切加工，能大幅缩短现场组装的工时。在实际设备应用中，这类小规格西格玛型材常用来做设备的外围防护栏框架、传感器安装支架、小型物料滑槽的支撑骨架，因为截面尺寸控制在20mm见方，占用的安装空间极小，在设备内部狭窄的走线区域，也可以用来做线缆拖链的支撑导轨，替代传统的钣金折弯支架，减少焊接和喷涂的工序。设计这款型材的三维模型时，重点还原了槽道的收口尺寸、加强筋的壁厚过渡、中心定位孔的公差配合，

　　槽口的内翻边尺寸严格按照实际挤压生产的公差做了偏移，避免建模时出现螺栓无法滑入的干涉问题，型材的外边缘做了标准的R0.5圆角处理，和实际挤出型材的外观一致，拼接时不会因为锐边刮伤安装人员的手部，也能让相邻型材贴合时没有明显的缝隙。从安装边界来看，这款20规格的西格玛型材单米重量控制在轻型区间，支撑静态负载时，单根1米长度的型材垂直安装可承载不超过15kg的静态载荷，水平跨距400mm时的中部挠度不超过0.3mm，完全能满足小型仪器、轻型工装的支撑需求，槽道内可以预置M4、M5规格的T型螺母，适配不同规格的连接件，在做多层框架搭建时，层板的固定件可以直接在槽道内任意位置滑动调整，不需要提前预钻安装孔，方便后期根据使用需求调整层板间距。

　　在自动化设备的小型工作站搭建中，这类型材还常用来做安全光栅的安装立柱，因为槽道是通长设计，光栅的安装支架可以沿着型材长度方向任意调整高度，适配不同高度的防护需求，相比采用方管焊接的支架，调整灵活性更高，后期改造时只需要松开螺丝就能移动位置，不会产生焊渣残留、漆面脱落的问题。型材截面的四个外角均做了等半径的圆弧过渡，安装密封胶条、平板封板时，胶条的卡接边能和型材表面完全贴合，不会出现缝隙，搭建封闭式的设备外罩时，亚克力板、钣金门板可以直接通过槽道内的压条固定，不需要额外做门框的焊接加工。建模过程中对型材的壁厚做了等比例还原，主壁厚和槽道位置的加强筋厚度和实际量产型材保持一致，在做有限元受力分析时，能直接调用模型的截面参数计算刚性，不需要重新绘制截面草图，给结构设计阶段的选型校核节省了大量时间，在做框架整体装配时，型材的端面基准和槽道基准完全对齐，装配时不会出现连接件错位、孔位对不齐的问题，能直接导出工程图用于下料加工。
