带夹紧轮毂一体式铝制柔性联轴器

在轻载精密传动场景中，轴系对中偏差带来的附加载荷一直是影响传动平稳性与部件寿命的核心问题，这类一体式切缝结构的铝制柔性联轴器，正是为解决小扭矩精密传动场景下的对中补偿需求而设计。日常选型时经常遇到安装空间紧凑、轴系存在微小径向、角向或是轴向偏差的工况，比如小型输送线的驱动端连接、检测设备的进给轴传动、小型泵类的动力衔接，这类场景不需要大扭矩承载能力，但对传动的背隙、补偿量、安装便捷性有较高要求，这款联轴器的结构刚好匹配这类需求。

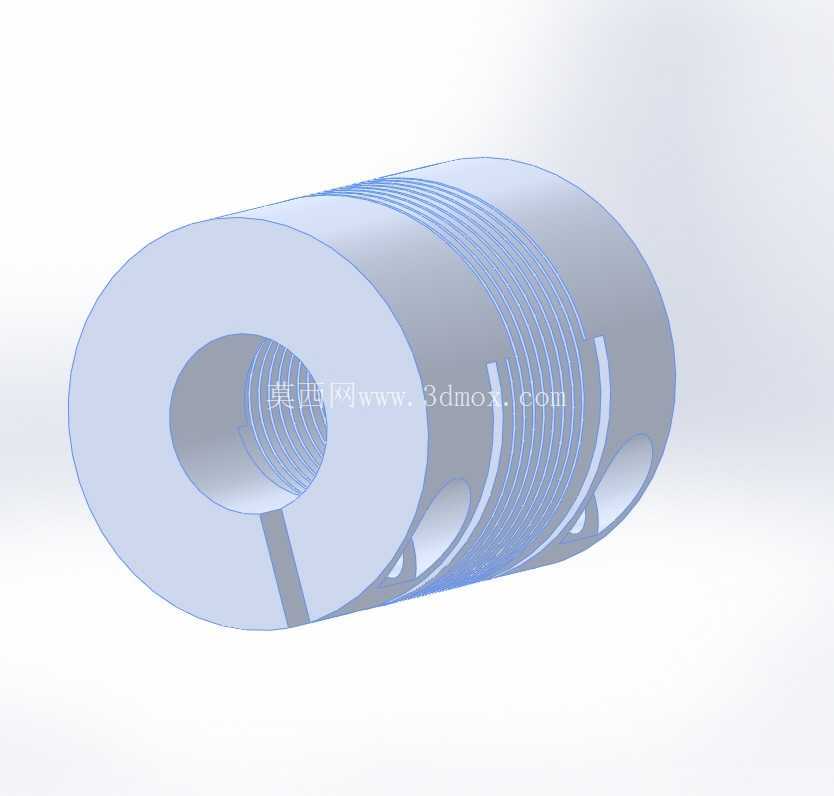

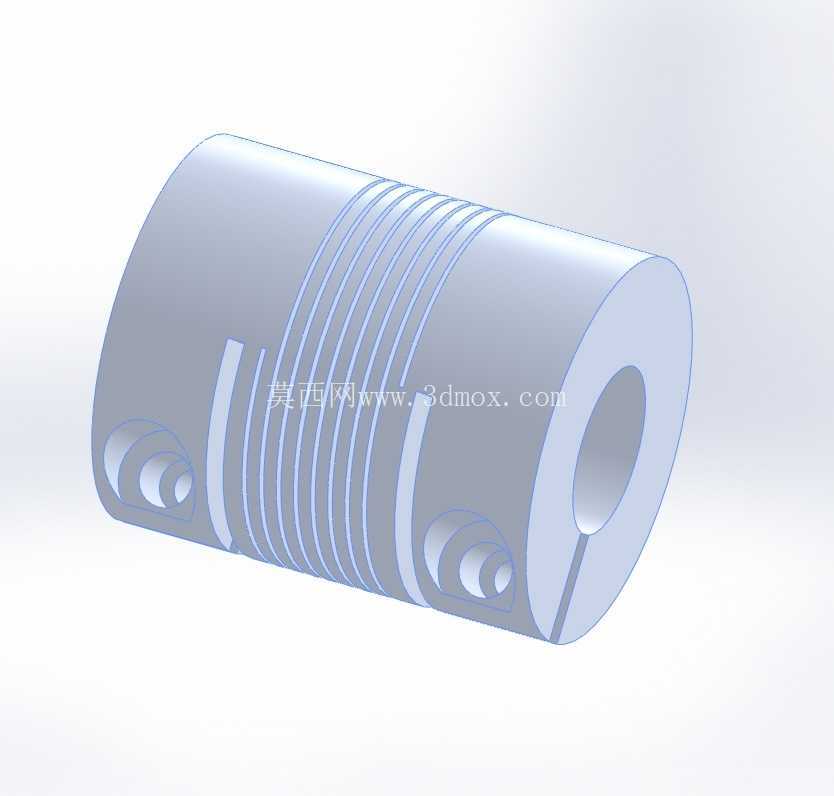

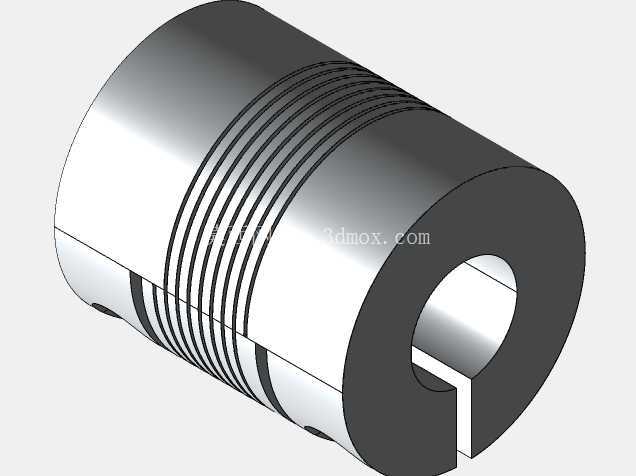

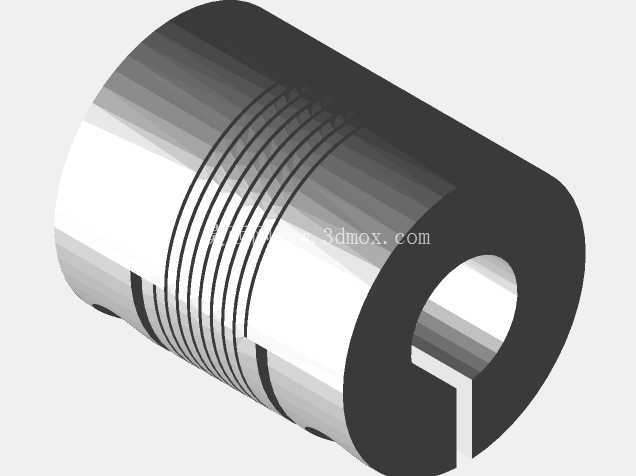

从结构设计来看，整体采用一体化铝合金棒料加工而成，没有多余的拼接部件，中间段采用平行螺旋切缝的结构形式，这种切缝结构可以在传递扭矩的同时，通过自身的弹性变形抵消轴系安装时产生的各类偏差：径向偏差可以通过切缝段的侧向形变吸收，角向偏差通过切缝的周向扭转变形补偿，轴向的窜动也能通过切缝的轴向伸缩来适配，不需要额外加装补偿元件，整体结构紧凑，转动惯量低，非常适合高速轻载的传动场景。两端的轮毂采用夹紧式结构，也就是在轮毂端开设轴向切缝，搭配紧定螺钉锁紧，安装时不需要对轴端做额外的键槽加工，只要将轴插入轮毂内孔，拧紧侧面的紧定螺钉就能实现无间隙抱紧，相比传统的键连接方式，这种夹紧结构不会产生传动背隙，安装拆卸都更方便，也不会因为键槽加工破坏轴的整体强度，适合14mm直径的光轴连接场景。

尺寸边界上，这款联轴器的主体外径为32mm，整体长度适配常规小型传动的安装间距，两端内孔统一适配14mm直径的传动轴，安装时需要预留的径向空间不超过35mm，轴向安装空间根据实际选型的长度预留即可，因为是一体化加工结构，整体的同轴度精度很高，出厂时的动平衡表现较好，在每分钟数千转的转速下运行也不会产生明显的振动。在实际应用中，这类联轴器经常被用在编码器连接、步进电机与丝杆的传动连接、小型输送带的动力衔接、实验室小型试验设备的传动部位，这些场景的轴系往往因为加工误差、安装偏差或是运行中的受力变形，存在一定的不对中量，如果采用刚性联轴器连接，会在轴承部位产生持续的附加径向力，加速轴承磨损，严重时甚至会造成轴的弯曲变形，而这款柔性联轴器的弹性结构可以把这些不对中带来的附加载荷抵消掉，保护整个传动链上的轴承、电机等核心部件。

设计过程中，材质选择铝合金也是经过多方面考量的：铝合金的密度低，整体重量轻，转动惯量远低于钢制联轴器，在高速启停的传动场景中可以减少动态载荷，提升传动响应速度；同时铝合金的抗腐蚀性能较好，在常规的工业环境下不需要额外做表面防锈处理，加工成本也相对可控，适合批量应用。切缝的参数设计也经过了扭矩与补偿量的平衡：切缝的数量、宽度、深度直接决定了联轴器的扭转刚度和补偿能力，切缝过密会导致扭转刚度过低，传递扭矩时产生较大的扭转角，影响传动精度；切缝过疏则补偿能力不足，无法有效吸收不对中偏差，这款产品的切缝参数刚好平衡了两者的关系，在保证足够补偿量的同时，扭转刚度可以满足小型精密传动的精度要求，传动过程中几乎没有背隙，能够精准传递扭矩和转动角度。

安装使用时需要注意，虽然夹紧式结构可以实现无间隙抱紧，但安装时要保证两端轴的插入深度足够，紧定螺钉的拧紧力矩要符合材质的受力要求，避免拧紧力矩过大造成轮毂变形，或是力矩不足导致传动过程中轴与轮毂出现打滑。另外这类联轴器的补偿量是有范围的，安装时还是要尽量保证轴系的对中精度，不能完全依赖联轴器的补偿能力，否则会大幅降低联轴器的使用寿命，长期在超出补偿范围的偏差下运行，切缝部位会产生应力集中，最终出现断裂失效。日常维护中，因为是一体化金属结构，不需要额外加注润滑脂，只要定期检查紧定螺钉是否松动、切缝部位是否出现裂纹即可，维护成本极低。

对比其他类型的柔性联轴器，比如膜片联轴器、波纹管联轴器，这种螺旋切缝式的铝制联轴器结构更简单，成本更低，安装容错率更高，虽然补偿量和扭矩承载能力不如膜片或是波纹管结构，但在小扭矩、安装空间有限、成本敏感的场景下，是性价比非常高的选择。很多自动化设备的非标设计中，结构工程师经常会优先选用这类联轴器，一方面是选型方便，标准尺寸可以直接适配常用的电机轴径和丝杆轴径，另一方面是安装便捷，不需要复杂的装配工序，就能获得稳定的传动效果。
