NMRV030蜗轮减速器配套单输出轴结构

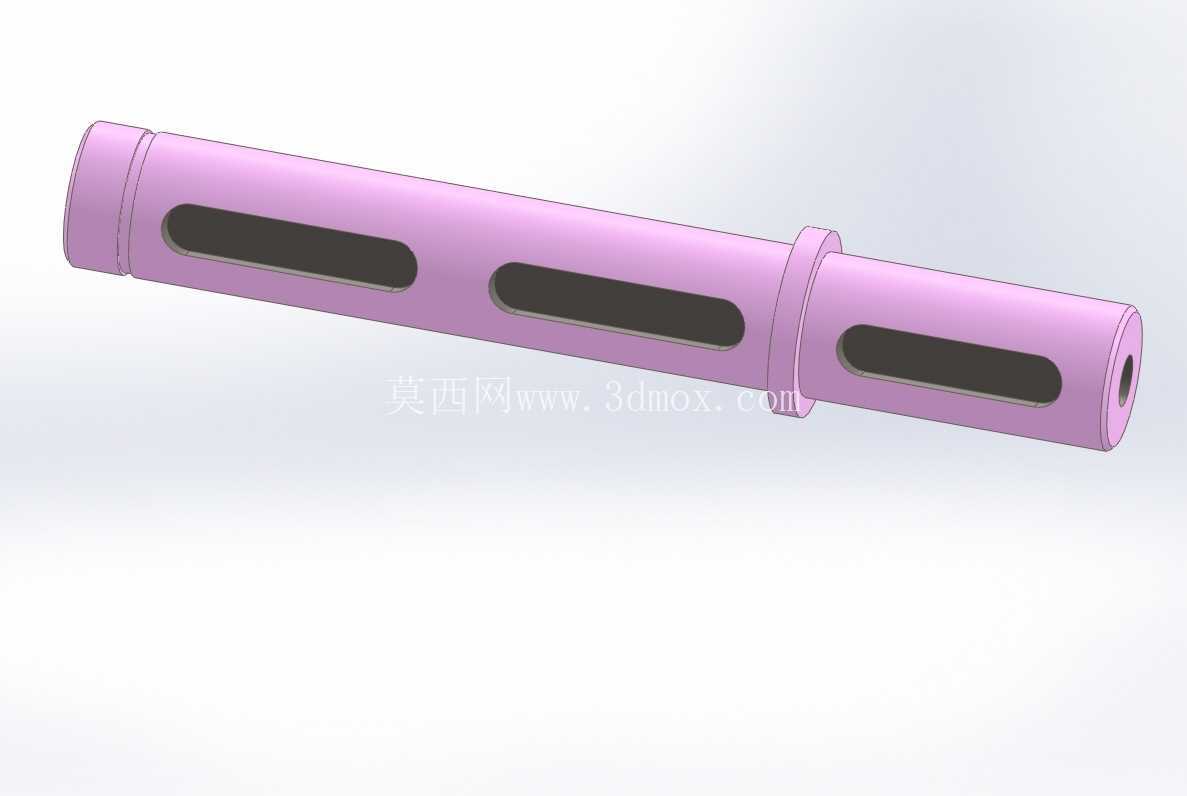

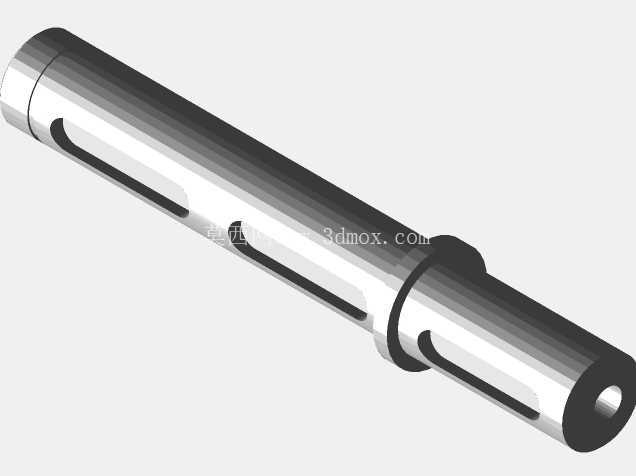

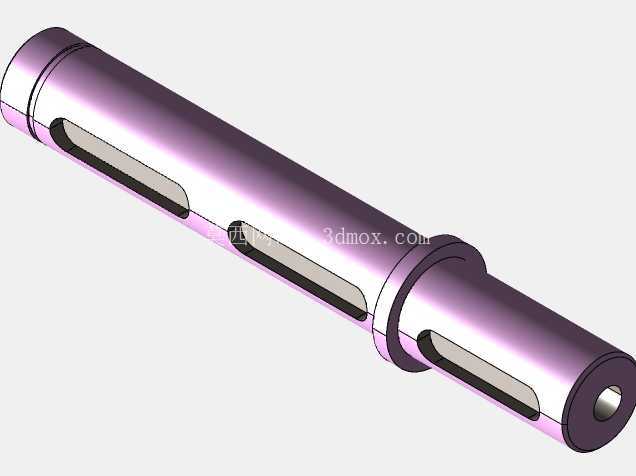

在轻载传动场景里，NMRV系列蜗轮减速器凭借紧凑的结构、较大的单级减速比，被大量应用在食品输送、小型自动化生产线、包装工位的动力传递环节，而输出轴作为减速器连接负载侧的核心零件，其结构合理性直接决定动力输出的稳定性与装配适配性。这款适配NMRV030规格的输出轴，轴身直径设定为14mm，匹配该型号减速器的输出端安装腔尺寸，轴体上开设的三处长键槽分别对应不同的安装定位需求：靠近轴端的键槽用于连接负载侧的传动轮、联轴器或者执行构件，中间位置的环形凸台是轴系轴向定位的基准面，装配时抵在减速器箱体内部的轴承端面，限制轴工作时的轴向窜动，靠近箱体侧的键槽则用于和蜗轮轮毂的键槽配合，传递蜗轮输出的扭矩。

从设计逻辑来看，这类小规格减速器输出轴不需要做过于复杂的变径结构，整轴采用等直径加定位凸台的形式，一方面能降低车削加工的工序复杂度，减少外圆磨削的装夹次数，保证轴身各段的同轴度公差；另一方面，等直径轴身和箱体内部的油封、轴承内圈配合时，能获得更均匀的接触应力，避免轴径突变位置出现应力集中，在频繁正反转的传动工况下，降低轴肩位置的疲劳断裂风险。键槽的长度和深度按照平键连接的标准公差设计，键槽两侧的工作面粗糙度控制在合理范围，保证平键装配后不会出现松旷，传递额定扭矩时键侧受力均匀，不会出现局部压溃的问题。

实际选型使用时，需要注意该轴的安装边界：轴身伸出减速器箱体的长度要匹配负载构件的安装厚度，避免轴伸过长导致悬臂负载过大，增加轴承的径向载荷；装配前要确认轴上各键槽的周向位置，和蜗轮、负载连接件的键槽对齐，避免强行敲入平键导致轴身或者键槽变形。轴端没有设计额外的螺纹孔，是因为030规格的减速器输出扭矩较小，负载端通过平键加轴端挡圈的固定方式，就足以满足轴向固定需求，不需要额外加工螺纹来锁紧，进一步简化了零件的加工流程。

在日常维护场景中，这类输出轴的磨损主要出现在和油封接触的轴段，以及键槽的工作面，设计时轴身表面做了相应的硬度处理，能减少长期运行时油封唇口对轴面的磨损失效，避免减速器内部的润滑脂渗漏。轴上的三处键槽分别对应不同的连接位置，也给现场改造留出了一定的调整空间，当负载安装位置需要小幅调整时，可以选择不同位置的键槽来适配，不需要额外更换输出轴，提升了零件的通用适配性。对于三维建模从业者来说，这类轴类零件的建模重点在于准确还原各段轴径的尺寸公差、键槽的位置度以及定位凸台的厚度，装配时要保证轴的轴线和减速器箱体、蜗轮的轴线重合，避免出现偏心导致的传动卡顿、噪音过大等问题。
