圆盘类零件冲压成型冲模结构动画演示

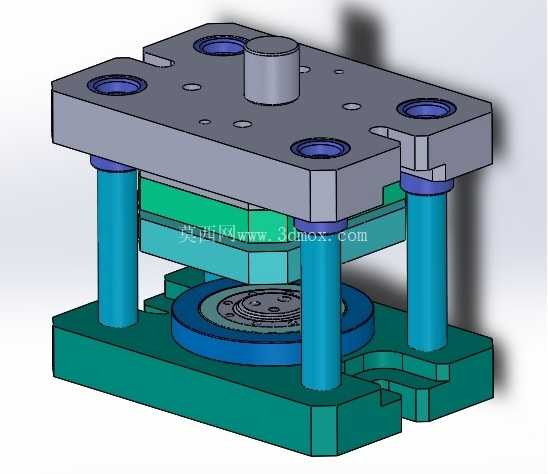

　　这套冲模结构主要面向薄金属圆盘类零件的批量冲压成型工序，在日用五金、低压电器配件、小型汽配冲压件的生产场景中应用广泛，尤其适配厚度0.5-2mm的冷轧钢板、铝板类圆盘坯件的落料、压型一体化作业，可直接配套在普通开式压力机上完成生产，无需额外定制专用机床接口。从结构布局来看，整套模具采用后侧导柱模架作为承载基础，四根对称布置的导柱配合导套完成上下模的合模导向，导向间隙控制在0.02-0.04mm区间，可承受连续冲压过程中的偏载载荷，避免长期作业后出现啃模、刃口错位的问题。

　　上模部分的凸模采用整体镶套式结构，成型工作面根据圆盘零件的型面做了等间隙加工，刃口部位预留了0.1mm的研磨余量，方便后期维护时修磨刃口恢复冲裁精度，凸模固定板与上模座之间加装了等高套筒，保证合模时凸模的下压行程一致，不会出现局部过压导致的零件变形。下模部分的凹模采用组合式镶块设计，成型型腔与圆盘零件的外轮廓完全贴合，型腔周边布置了弹性卸料装置，采用矩形弹簧作为卸料动力，弹簧预压量根据冲压材料的厚度调整，保证开模时能顺利将卡在上模的坯件脱下，不会出现带料问题导致的连续生产故障。

　　整套模具的安装边界与常规160吨开式压力机的工作台尺寸完全适配，上模柄直径采用通用的50mm规格，可直接装夹在压力机滑块的模柄孔内，下模通过T型螺栓配合压板固定在压力机工作台上，安装时无需额外加工过渡连接法兰，换模调试时间可控制在30分钟以内。从设计逻辑上，这套结构优先考虑了连续冲压的作业稳定性，导柱的布置位置避开了操作人员的上下料操作区间，上下模之间预留了足够的安全操作空间，同时在凹模周边设置了定位挡块，坯件放置时只需靠紧挡块即可完成定位，定位精度可控制在0.1mm以内，无需额外加装视觉定位机构就能满足普通圆盘类零件的尺寸公差要求。

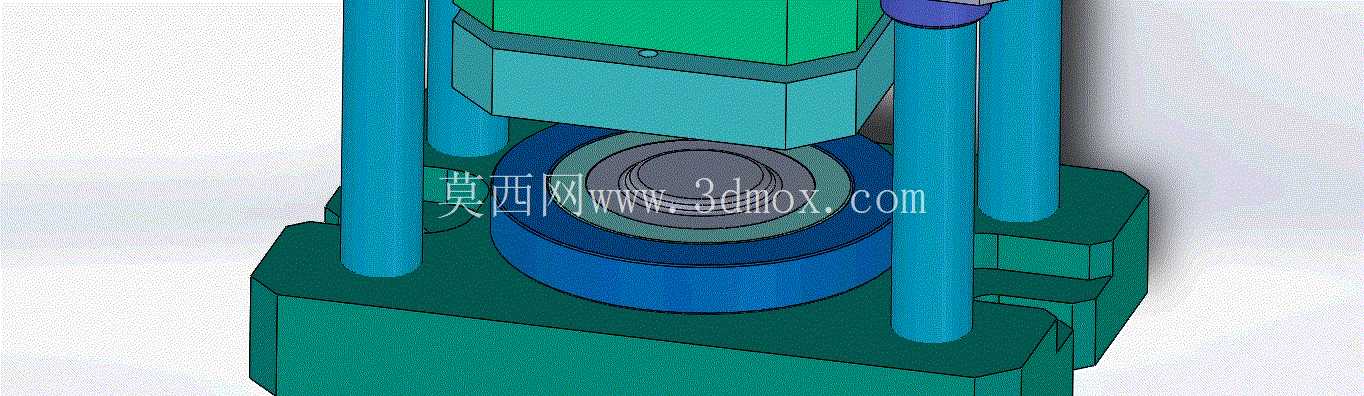

　　动画演示过程完整还原了从开模状态、坯件放置、合模冲压、保压成型、开模卸料的全工序流程，可直观看到各部件的运动时序：压力机滑块带动上模下行时，首先是弹性卸料板接触坯件将其压紧在凹模表面，随后凸模接触坯件开始冲裁成型，到达下死点后完成保压，滑块上行时卸料板先将坯件从凸模上卸下，随后顶料装置将成型完成的圆盘零件从凹模型腔中顶出，完成一个完整的冲压循环。针对圆盘类零件冲压时容易出现的边缘起皱、成型面拉裂问题，这套结构在凸模与凹模的间隙配合上做了分段设计，直壁段间隙取材料厚度的1.1倍，成型圆角部位间隙适当放大0.05mm，减少材料流动时的阻力，同时压料力可通过调整矩形弹簧的预压量进行适配，针对不同材质的坯件都能找到合适的压料参数，避免成型缺陷。整套模具的易损件均采用标准化快换结构，凸模镶块、凹模镶块都可单独拆卸更换，无需将整套模具从压力机上拆下，大幅降低了后期维护的时间成本，适合中小批量多品种的圆盘类冲压件生产场景，也可作为冲压模具教学的演示结构，帮助初学者直观理解冲模的运动逻辑与各部件的功能配合。
