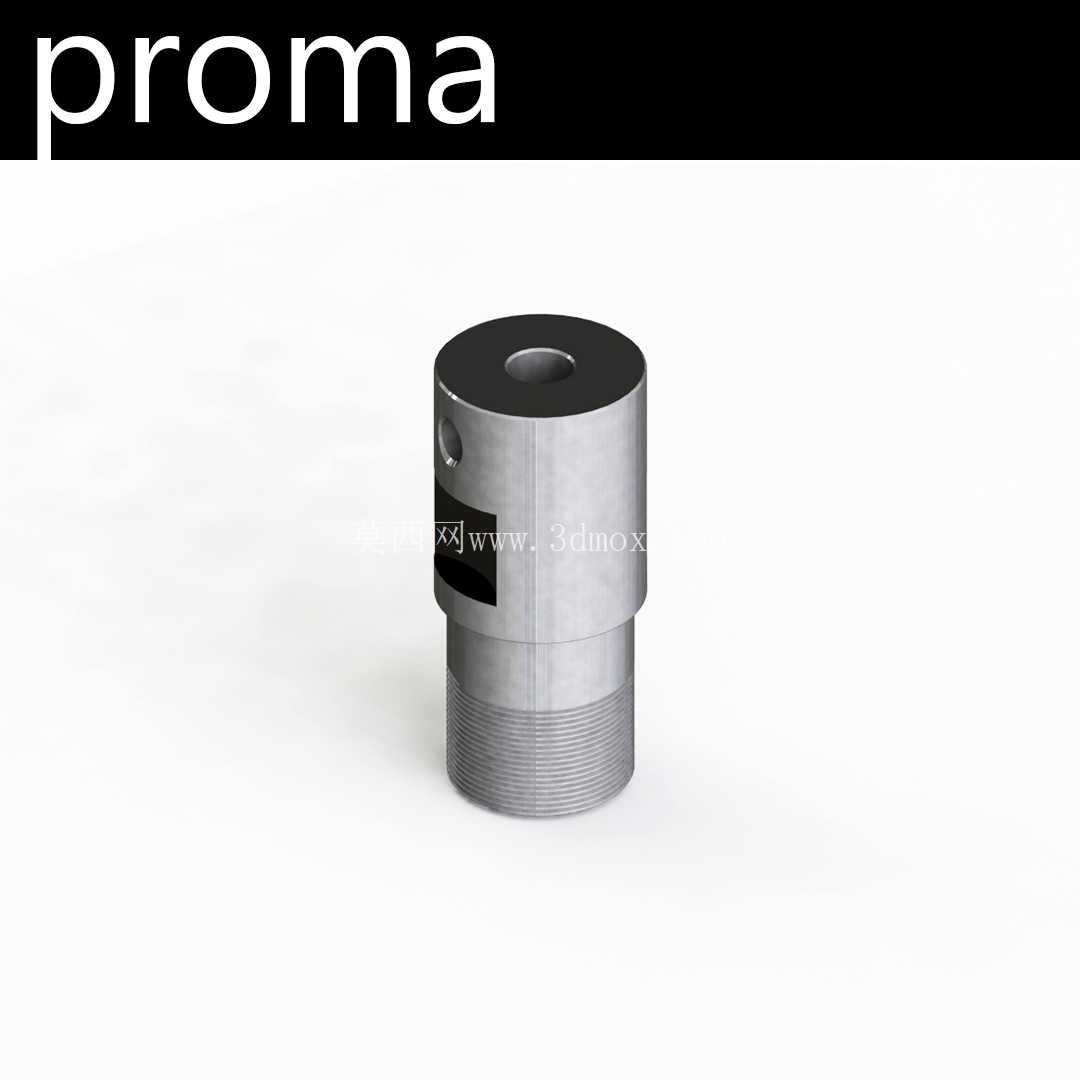

适配5mm轴径直流电机ER11弹簧夹头座

在小型数控铣床、桌面级雕刻设备的改装与搭建场景中，主轴与刀具的连接刚性直接决定加工精度与切削稳定性，这款适配5mm轴径直流电机的ER11夹头座，正是针对小型动力单元的刀具装夹需求开发的结构件。日常做小型零件加工时，很多入门级CNC设备会选用5mm输出轴的直流电机作为动力源，这类电机本身输出扭矩有限、轴径尺寸偏小，常规的ER夹头座多适配更大直径的主轴轴颈，直接装夹会出现同轴度偏差、锁紧打滑的问题，这款夹头座的内孔直接匹配5mm电机轴，省去了额外做轴套转接的工序，也避免了转接带来的累积跳动误差。

从结构设计来看，夹头座整体采用阶梯轴式布局，下段设置外螺纹段，用来和ER11夹头的锁紧螺母配合，通过螺母旋合时的轴向推力，让ER11夹头的弹性瓣均匀收缩，实现对不同柄径刀具的抱紧；中段为圆柱定位面，外径尺寸匹配ER11夹头的标准安装锥孔，锥面贴合精度控制在常规机械加工的合理公差范围内，保证装夹后刀具的径向跳动满足小型铣削、钻孔加工的要求；上段为电机连接端，设置径向锁紧顶丝孔，安装时将夹头座内孔完全套入电机输出轴到定位台阶位置，拧紧侧面的紧定螺钉即可完成固定，不需要额外加工法兰或做复杂的同轴度找正，对设备改装的新手也比较友好。

实际使用场景中，这类夹头座主要承担两个核心作用：一是完成电机输出轴到标准ER刀具接口的转换，让5mm轴的直流电机可以装夹柄径在ER11夹持范围内的铣刀、钻头、雕刻刀等刀具，拓展小型动力单元的加工适配范围；二是保证刀具装夹的刚性与同轴度，相比直接用钻夹头装夹刀具，ER夹头的抱紧力更均匀，高速旋转时的动平衡表现更好，加工铝合金、塑料、软铜等小型零件时，不容易出现让刀、振纹的问题。

安装边界方面，夹头座的整体轴向长度控制在紧凑范围内，装到5mm轴电机上之后，不会过多占用Z轴的有效行程，适合安装空间局促的桌面级CNC设备；外径最大处的尺寸匹配ER11锁紧螺母的标准外径，外围不需要预留过大的避让空间，做主轴安装座设计时，只需要留出对应螺母旋合的操作空间即可。设计时特意将电机安装端的定位台阶做了限位处理，安装时夹头座推到台阶位置就达到轴向定位位置，不需要反复测量伸出长度，能有效减少安装时的调整时间。

在小型设备改装的实际工况里，这类夹头座还可以用在小型打磨设备、精密钻孔工位的动力头上，只要输出轴是5mm直径的旋转动力单元，都可以通过这个夹头座实现标准ER刀具的装夹。相比一体式的电机主轴结构，这种分体式夹头座的维护成本更低，如果长期使用后内孔出现磨损、或者螺纹段出现滑牙，只需要更换夹头座即可，不需要更换整个电机，能有效降低小型加工设备的后期维护成本。结构上没有多余的复杂特征，加工工艺性好，常规的车削加工就能完成各部位的尺寸加工，侧面的顶丝孔采用标准螺纹规格，配套的紧定螺钉都是通用标准件，后期更换配件不需要找特殊规格的紧固件。

做结构设计选型时需要注意，这款夹头座适配的是ER11规格的弹簧夹头，夹持刀具的柄径范围要符合ER11夹头的标准夹持区间，不能超范围装夹过大柄径的刀具，否则会造成夹头弹性瓣断裂或者夹头座螺纹损坏；安装时要保证电机轴表面清洁无毛刺，内孔与电机轴的配合间隙控制在合理范围，过松会导致旋转时跳动过大，过紧则会出现安装困难、拆卸不便的问题。锁紧刀具时，锁紧螺母的拧紧力矩要符合ER夹头的常规操作要求，不要用加长力臂过度拧紧，避免螺纹变形或者夹头碎裂。在日常的CNC铣床改装作业中，这类小规格夹头座是非常实用的转接配件，解决了小轴径电机无法直接安装标准ER夹头的痛点，不需要复杂的定制加工就能快速搭建出可用的小型加工动力单元。
