适配NEMA23步进电机的HTD3M铝制L型安装支架

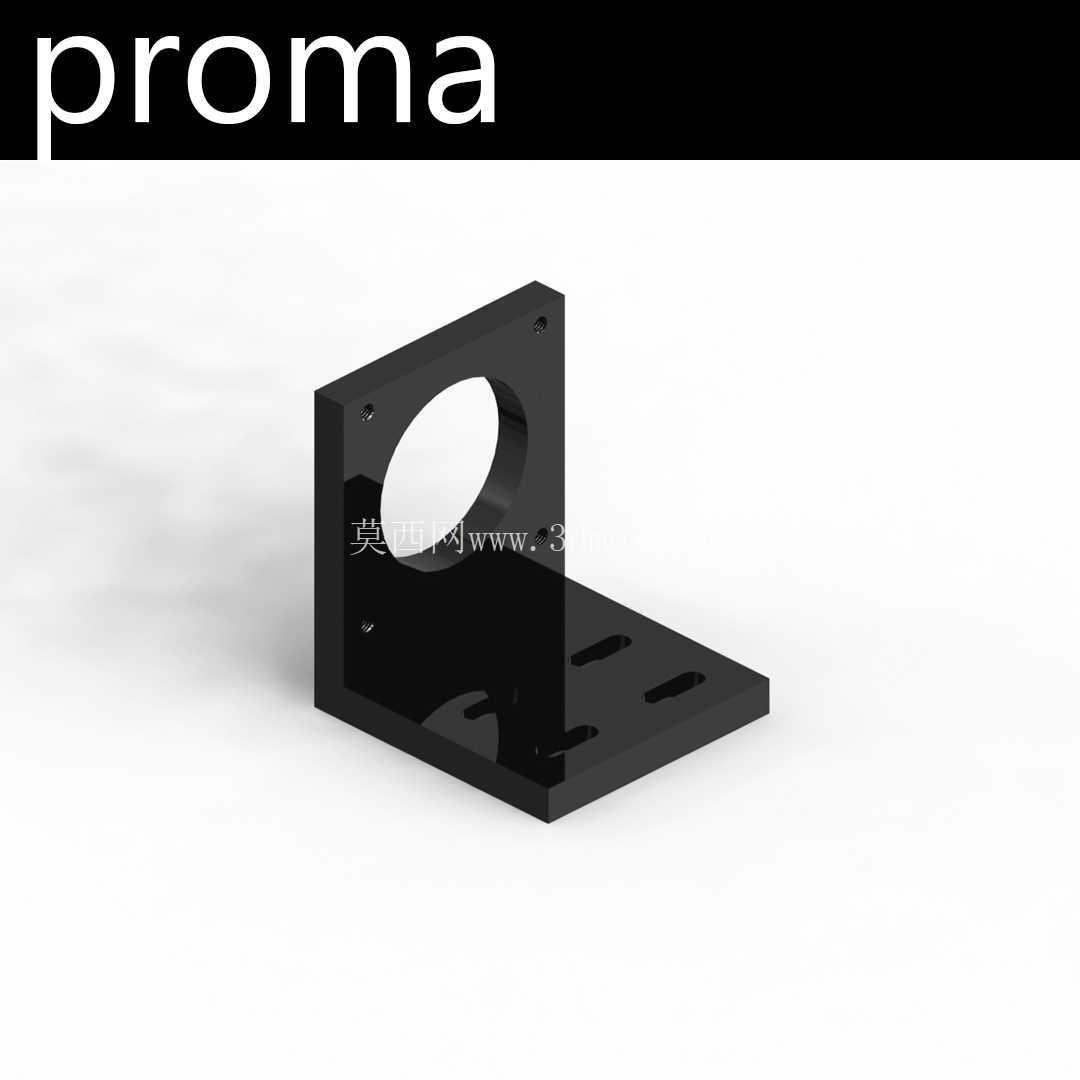

　　从结构形态来看，支架采用直角L型一体式结构，竖直安装面开设适配NEMA23电机安装孔位的中心大圆孔，孔位尺寸匹配57步进电机的前端止口，安装时电机前端止口可直接嵌入圆孔完成径向定位，避免电机轴与带轮装配后出现偏心问题；竖直面四周预留对应规格的螺丝过孔，可直接通过标准内六角螺丝完成电机与支架的刚性锁附，无需额外加工转接垫片。水平安装面开设多组长条型调节腰孔，腰孔的延伸方向与同步带张紧方向一致，安装时可先将支架通过腰孔临时固定在设备安装基板上，调整电机位置张紧同步带后再锁死固定螺丝，无需额外设计张紧轮结构即可完成皮带张紧度调节，大幅简化小型设备的传动结构设计。在桌面级数控设备的传动系统搭建中，步进电机的安装刚性直接决定了高速往复运动下的传动精度，尤其是采用同步带传动的结构，电机轴与带轮的同轴度偏差、安装面的平面度误差，都会在长期运行中放大为皮带跳齿、定位偏差等问题，这款L型支架正是针对NEMA23规格57mm步进电机的安装需求设计，可直接适配国产HTD3M规格同步带传动组，替代原有GT2带轮配套的单薄安装件，从结构根源提升传动系统的抗扭能力。

　　材质选用6061铝合金加工，表面做黑色阳极氧化处理，既保证了结构强度，又能控制零件整体重量，不会给设备运动轴带来额外负载，同时铝合金的加工性能优异，不管是小批量CNC加工还是桌面级FDM3D打印制作，都能轻松实现结构复刻，适配个人DIY、小批量设备试制等不同场景的加工需求。从安装边界来看，竖直安装面的高度完全覆盖NEMA23电机的前端安装法兰厚度，不会出现电机安装后前端突出、与其他运动部件干涉的问题；水平安装面的长度预留了足够的腰孔调节行程，可适配不同中心距的HTD3M同步带传动组，不管是3D打印机的X/Y轴传动安装、小型激光切割机的运动轴电机固定，还是桌面级CNC雕刻机的进给轴电机装配，都能直接套用该支架结构，无需重新设计安装转接件。

　　在实际装配场景中，这款支架的直角结构可直接贴靠设备铝型材的直角安装面，依靠型材本身的直角基准保证电机轴与传动导轨的平行度，减少装配时的校准工作量；一体式的L型结构相比拼接式的安装座，不存在拼接缝隙带来的刚性衰减问题，在电机高速启停、输出大扭矩的工况下，不会出现支架变形导致的带轮偏移问题，可有效降低同步带的异常磨损，延长传动部件的使用寿命。针对不同设备的安装需求，水平面上的腰孔间距兼容标准2020、3030铝型材的槽距，可直接通过T型螺母将支架固定在型材表面，不需要额外打孔攻丝，降低设备改装的加工门槛；竖直面上的电机安装孔位严格遵循NEMA23标准的孔距规范，可适配市面上绝大多数品牌的57mm两相、三相步进电机，不需要针对特定品牌电机做孔位修改。

　　在结构设计的细节上，支架的直角连接处做了微小的倒角过渡，避免加工时出现应力集中问题，同时也能防止安装时锐角划伤操作人员；所有安装孔的孔口都做了沉头处理，锁附螺丝后螺丝头不会突出零件表面，避免与周边运动部件产生刮擦。相比常见的薄钢板折弯电机支架，这款铝制支架的安装面厚度更大，竖直面与水平面的垂直度经过结构优化，长期受电机反作用力冲击也不会出现直角变形的问题，尤其适合需要频繁正反转、输出扭矩较大的传动场景，比如小型数控铣床的进给轴、激光切割机的长行程运动轴，都能依靠该支架的刚性保证传动稳定性。
