适配一二代铃木奥拓的KYB前悬架支柱

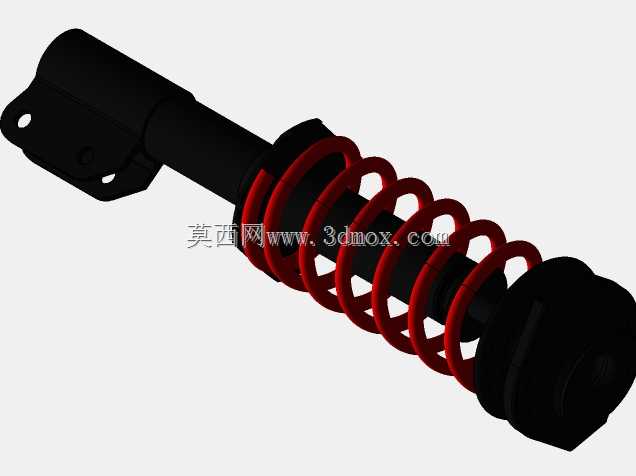

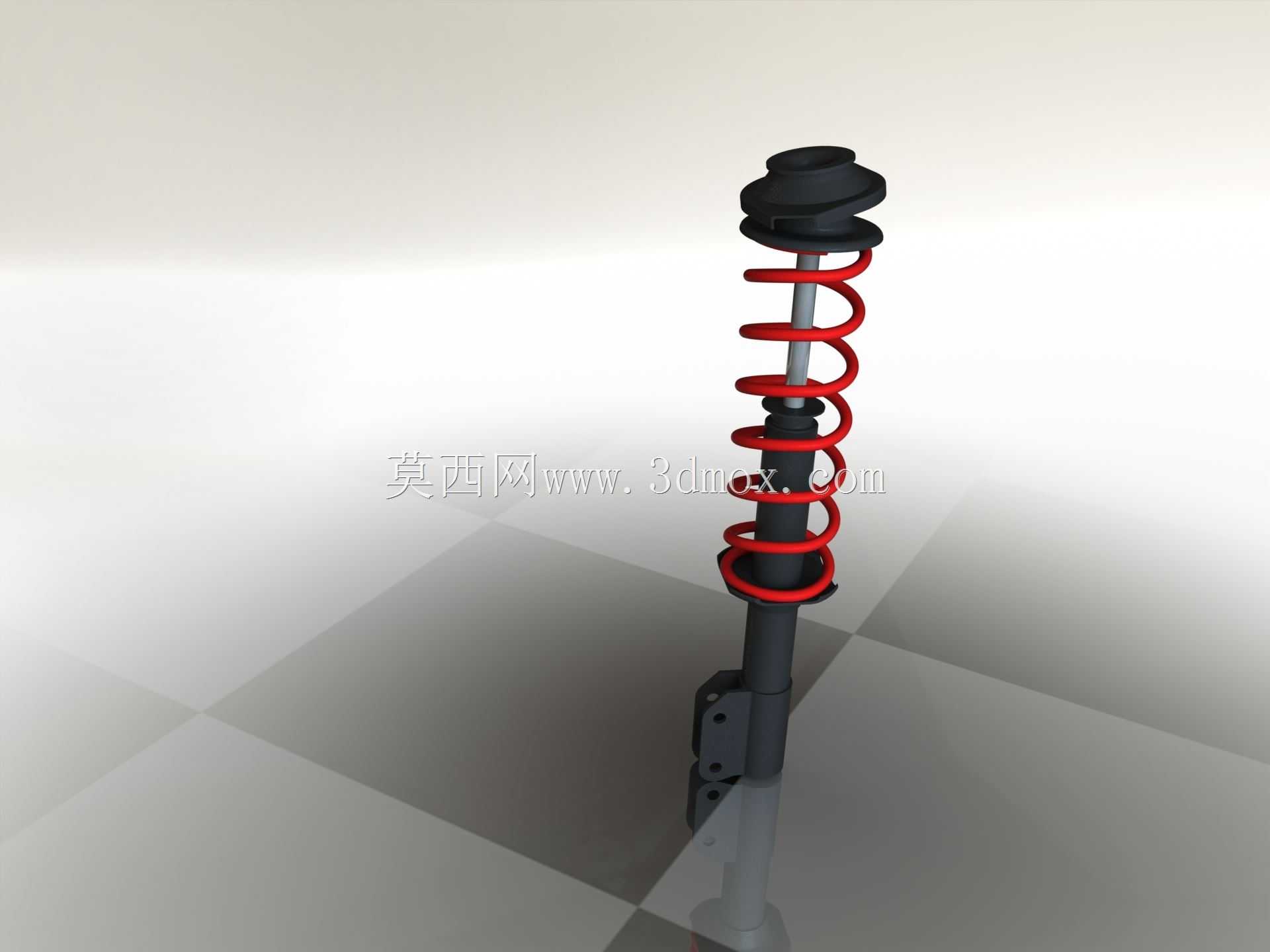

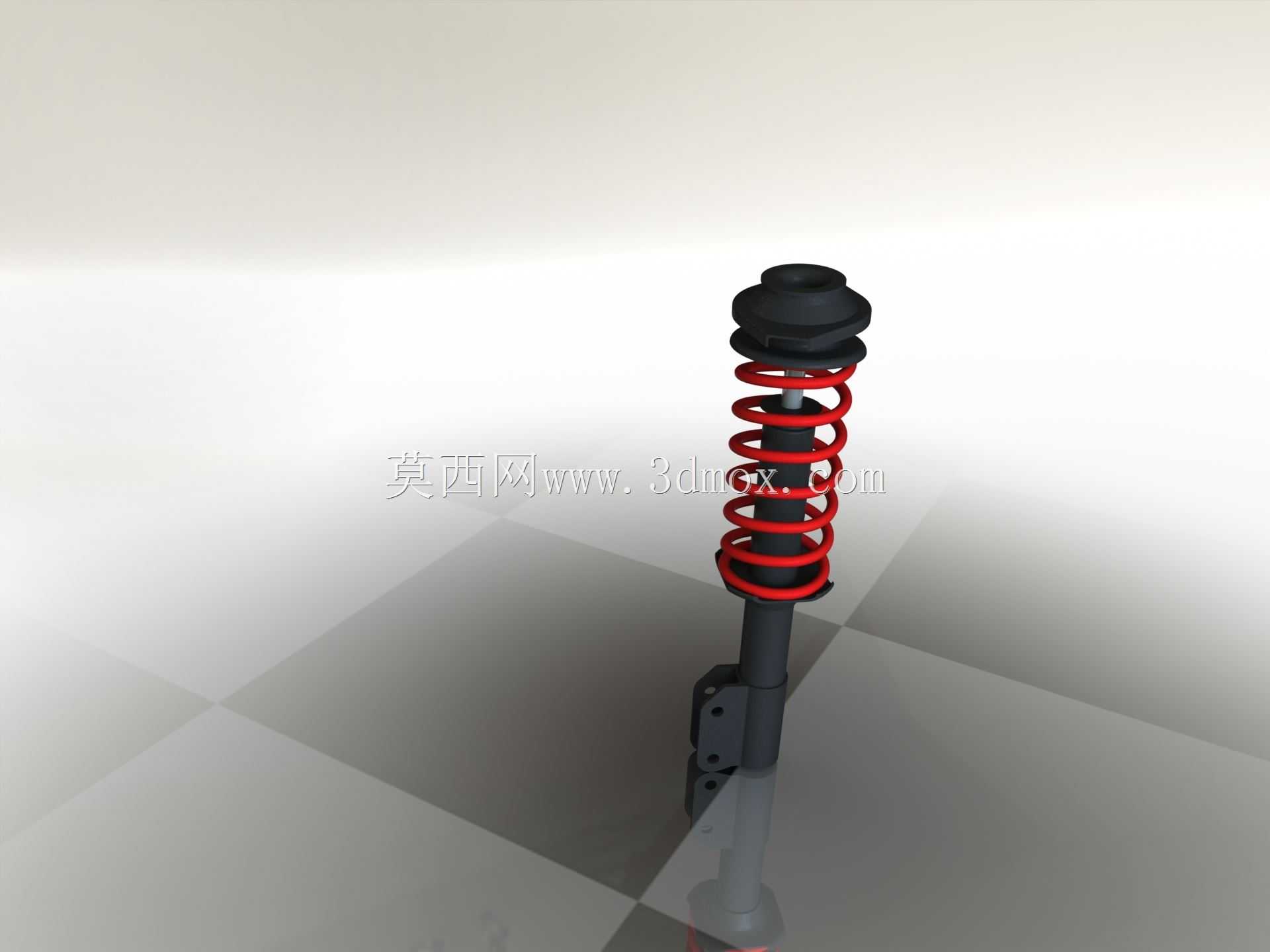

　　在小型乘用车底盘系统开发与售后替换件选型工作中，前悬架支柱作为麦弗逊悬架结构的核心承载部件，直接决定了车辆前轮的定位参数稳定性、行驶滤震表现以及转向操作的跟随性，这款适配初代与二代铃木奥拓的KYB规格前悬架支柱，就是面向A00级微型代步车底盘配套场景开发的集成式减震承载部件。从实际装车场景来看，这类微型车的前舱布局极为紧凑，轮拱内部预留的安装空间十分有限，因此该支柱采用了减震筒与螺旋弹簧同轴集成的结构设计，将减震阻尼芯、弹簧上座、平面轴承、安装支耳全部整合在同一轴线上，最大化压缩了部件的径向占用尺寸，避免转向过程中支柱与轮拱内衬、驱动半轴发生运动干涉。

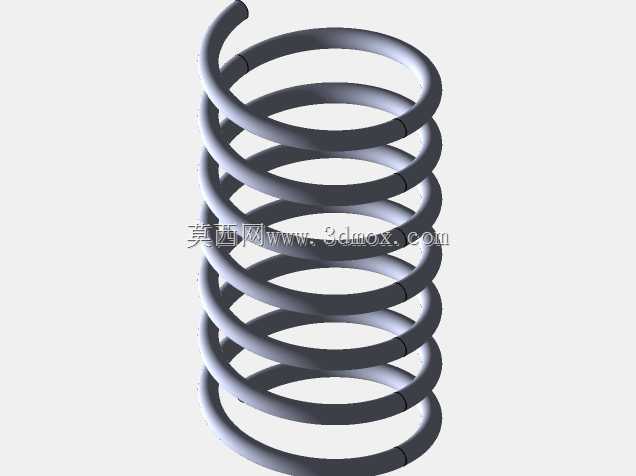

　　从功能特性层面拆解，该支柱的核心作用是承接路面传递至前轮的垂直冲击，通过螺旋弹簧的形变吸收冲击能量，再依靠减震筒内部的液压阻尼结构抑制弹簧的往复余震，同时支柱本体还作为转向节的旋转支撑轴，配合顶部的平面轴承实现前轮的转向转动动作，此外还承担着传递横向、纵向载荷的作用，把制动、加速过程中产生的轮端力传递至车身副车架结构。在设计思路上，这款支柱针对微型车整备质量轻、轴距短的特性做了参数匹配，螺旋弹簧的刚度设定偏向舒适取向，能够过滤城市铺装路面上的细小颠簸，同时弹簧的预压行程经过精准核算，在车辆满载状态下也不会出现弹簧并圈的问题，减震筒的阻尼阀系采用了多阀片叠加结构，低速压缩阻尼偏小以保证过减速带时的柔和感，高速拉伸阻尼偏大以抑制高速变道时的车身侧倾，兼顾日常代步的舒适性与基础操控稳定性。

　　从安装边界来看，支柱顶部采用三个螺栓固定在车身前围的减震塔座上，安装孔位的节圆直径完全匹配奥拓车型的原厂塔座定位尺寸，不需要额外打孔修改；下部的叉形支耳通过贯穿螺栓与转向节的羊角支架刚性连接，支耳的开口宽度、螺栓孔直径都与原厂件保持一致，替换安装时可以直接对位装配，不需要做任何尺寸修正。需要注意的是，该支柱的弹簧上下座都设计了定位卡槽，装配时需要将弹簧的端圈卡入卡槽内，避免车辆行驶过程中弹簧出现旋转位移，导致前轮定位参数偏移，引发轮胎偏磨、转向跑偏等问题。另外，顶部的平面轴承集成在弹簧上座内部，采用密封式结构设计，可以阻挡泥水、灰尘进入轴承滚道，延长部件在城市多雨、多尘路况下的使用寿命，减少售后维护的频次。

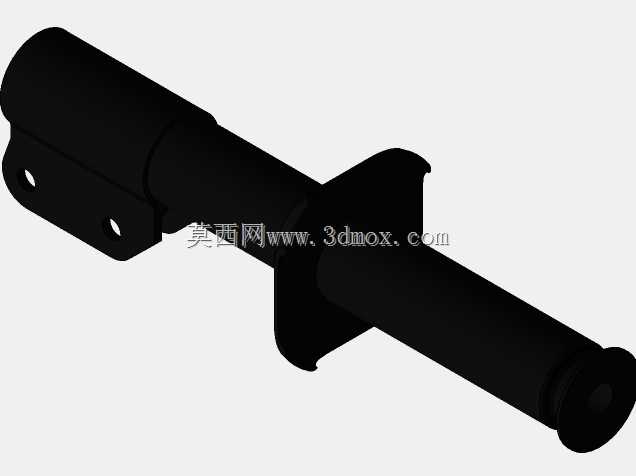

　　在实际维修替换场景中，这类集成式支柱不需要维修人员单独拆分弹簧、减震筒、上座等散件，总成件可以直接整体装车，大幅缩短了维修工位的作业时间，降低了弹簧拆装过程中弹出伤人的作业风险。从结构细节来看，减震筒的下端设置了限位挡块，当悬架拉伸到最大行程时，挡块会与筒身的限位面接触，避免弹簧被过度拉伸导致脱出，同时也能限制减震芯的最大伸出长度，防止阻尼芯被拉脱损坏；减震筒表面做了电泳防锈处理，能够抵御冬季融雪剂、路面泥水的腐蚀，保证部件在整车设计寿命周期内不会出现筒身锈蚀漏油的问题。对于三维建模从业者而言，搭建这类悬架支柱模型时，需要重点关注弹簧与减震筒的同轴度参数、上下安装点的硬点坐标，以及弹簧在压缩、拉伸过程中的运动包络，确保模型在做悬架运动仿真时，不会出现部件之间的干涉问题，同时要还原阻尼筒、弹簧、安装支耳之间的装配关系，保证Mates配合关系能够正常运行，支持动态弹簧运动演示的仿真需求，方便后续做整车悬架的K&C特性仿真分析。
