教学用集成式手绘白板置物灯桌结构设计

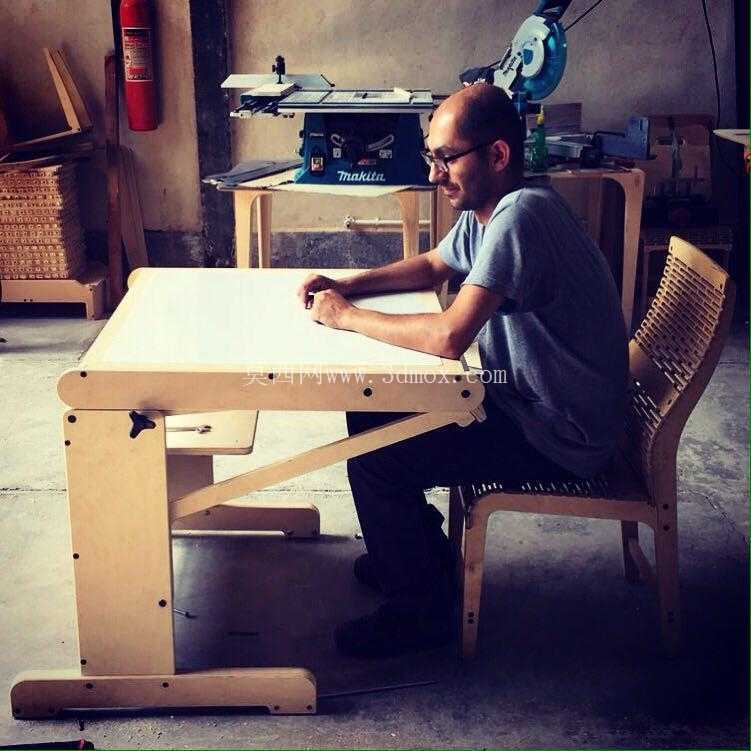

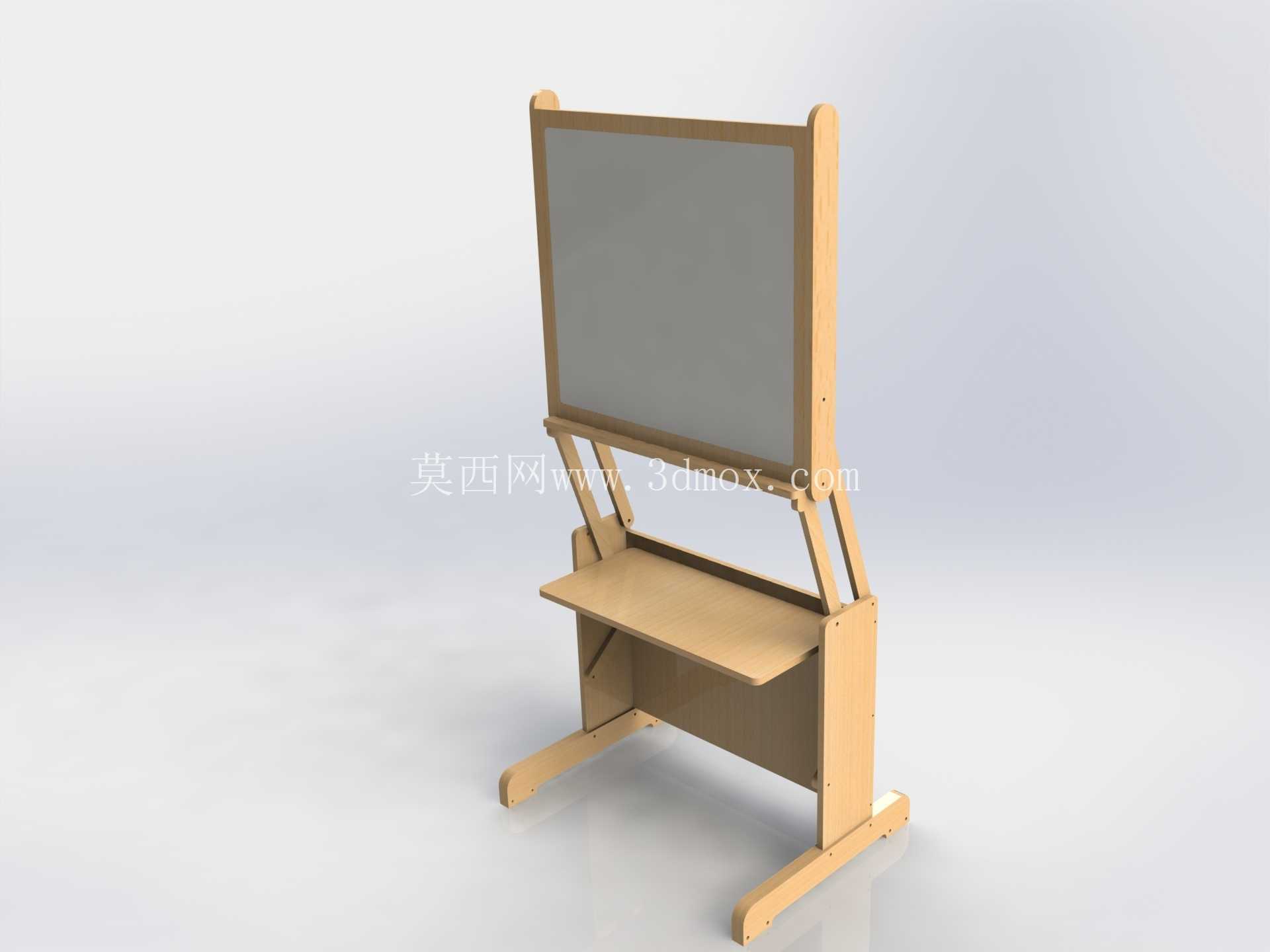

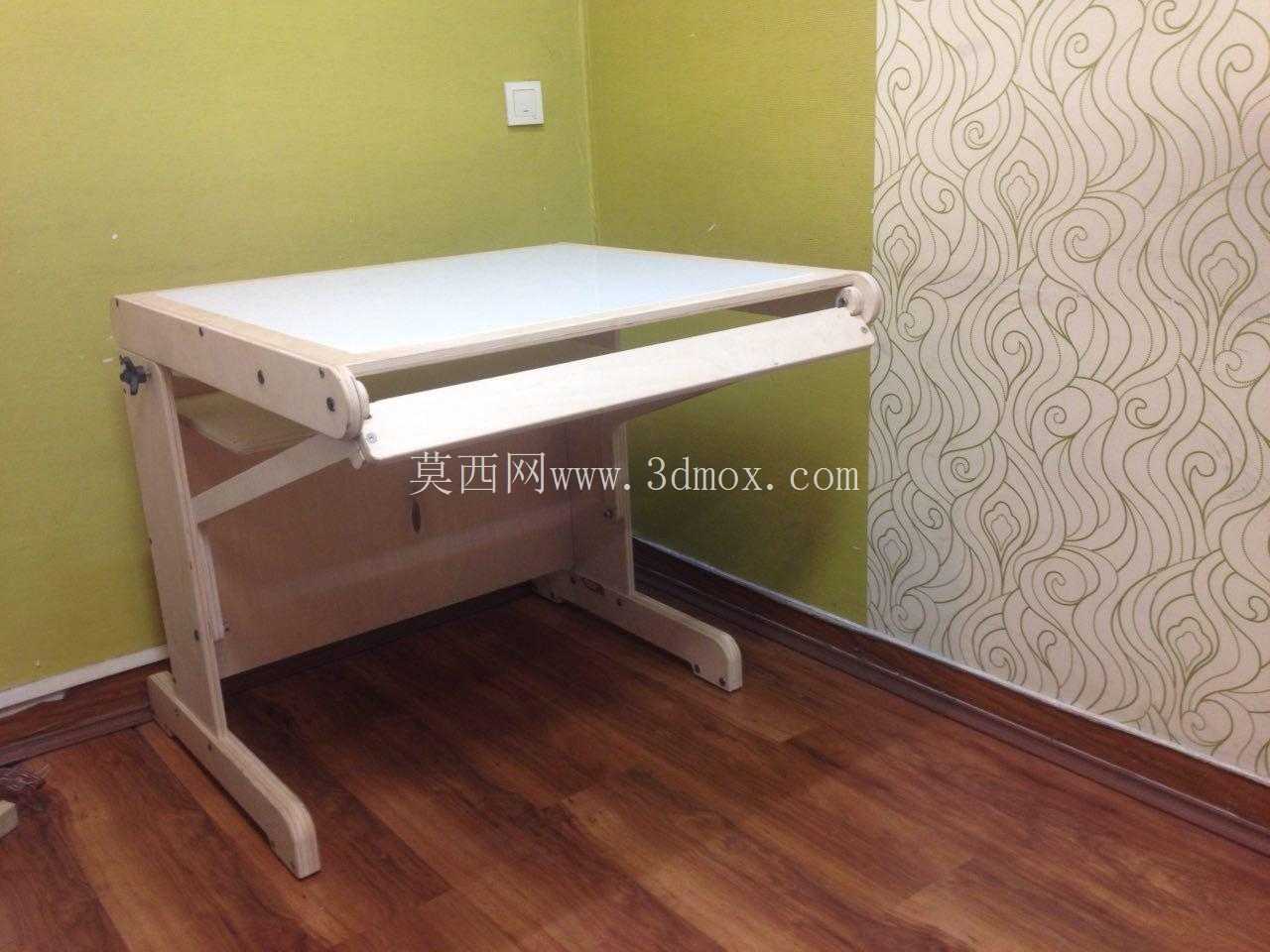

　　从结构布局来看，该产品采用一体化落地式支撑框架，整体占地边界控制在0.8㎡以内，底部支撑脚向外延伸出120mm的防倾覆支撑边，无需额外打膨胀螺栓固定，依靠自身配重即可满足日常使用的稳定性要求，即使在白板上施加150N的水平推力，框架倾斜角度也不会超过3°，完全符合教学家具的安全使用标准。上部的白板安装架采用双段式角度调节结构，支持0-25°的倾角调整，既可以垂直竖立作为方案演示板使用，也可以调整到倾斜15°的手绘适配角度，配合框架内置的隐藏式LED灯条，光线从白板上沿均匀漫射下来，不会在手绘纸面形成局部反光，即使在室内采光不足的环境下，也能保证绘图区域的照度均匀度达到0.7以上，满足长时间手绘作业的视觉舒适度要求。这款集成式白板灯桌的设计初衷，是解决设计类教学场景中长期存在的空间利用率痛点——多数中小型设计工作室、职业院校设计实训教室的单人生态位面积极其有限，常规配置下，独立立式白板、手绘工作台、桌面照明灯具三类设备分开放置，不仅会挤占近40%的可用操作空间，学生在手绘草图时还需要频繁在站立绘图、坐席修改两个状态间切换，来回挪动参考草图的过程很容易造成图纸污损、设计思路中断。

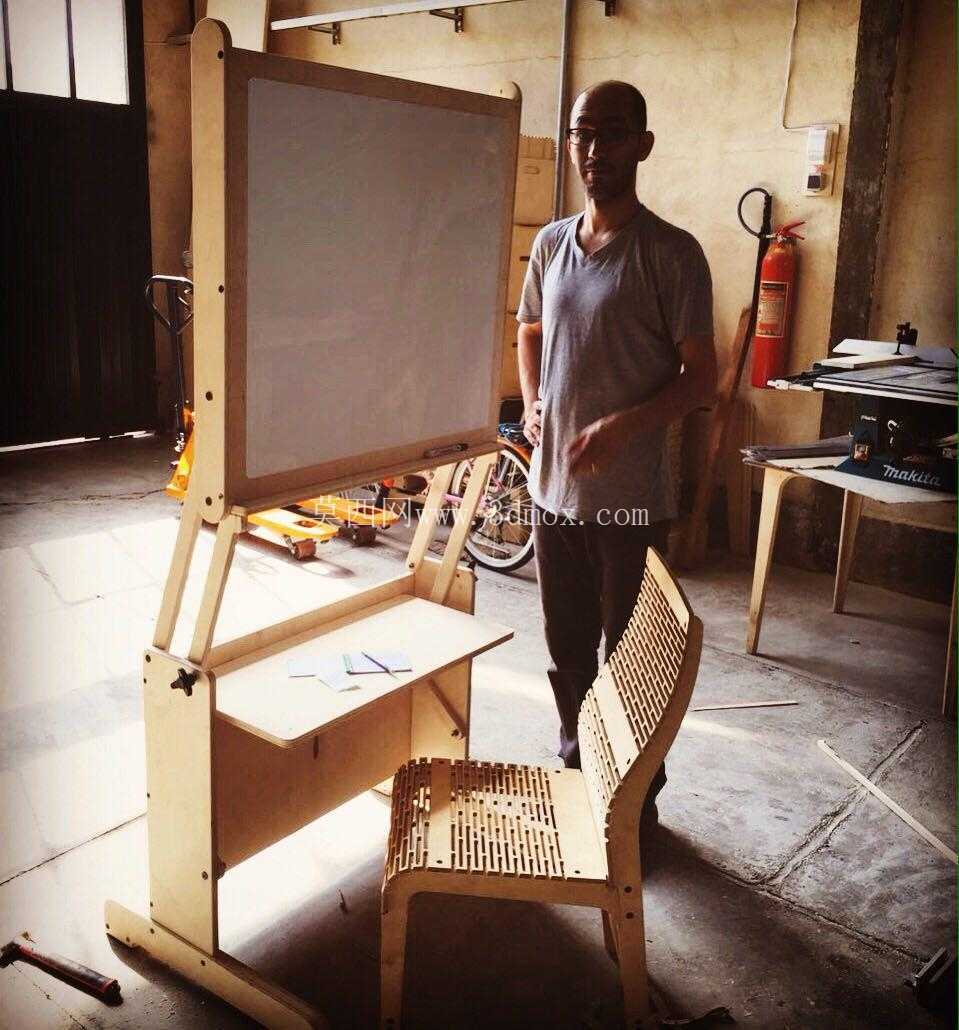

　　中部的置物桌板采用抽拉式限位结构，常态下与白板架保持350mm的水平间距，刚好可以放置A3尺寸的草图本、绘图工具盒以及参考资料，桌板边缘做了15mm高的挡边，避免绘图铅笔、橡皮等小物件从侧边滑落；当需要放置更大幅面的参考图纸时，可以将桌板向外拉出100mm，拓展后的置物面积可以容纳两张A2图纸平铺展开，不需要额外增设辅助桌面。下部的封闭储物仓采用一体化围板结构，内部预留了200mm高度的储物空间，可以存放备用马克笔、草稿纸、清洁白板用的板擦与清洗剂，避免零散教具随意堆放占用桌面空间。

　　从实际使用场景验证来看，这款集成结构相比传统分立配置，单工位的空间占用率降低了42%，学生切换绘图、记录、参考查阅动作的动线缩短了60%，不需要反复起身调整位置，在连续4小时的设计实训课程中，学生的无效动作频次明显降低。框架主体采用标准铝型材拼接结构，所有连接节点都采用内六角螺栓锁紧，没有外露的尖锐边角，白板边框做了圆弧倒边处理，避免学生走动时磕碰受伤；整体高度控制在1.5m，不会遮挡教室内的视线通廊，即使多台设备并排摆放，也不会影响教师观察所有学生的绘图进度。

　　在结构建模过程中，特意对所有活动连接部位做了间隙预留，角度调节转轴处添加了阻尼垫片，调整角度时可以在任意位置悬停，不需要额外设置锁止旋钮，操作逻辑简单直观，不需要专门培训即可快速上手。支撑脚底部配置了可调式防滑脚垫，可以适应不同平整度的地面，即使在铺设地砖、地板的教室内，也能通过调整脚垫高度保证框架整体处于水平状态，避免出现桌板倾斜、白板晃动的问题。白板面板采用可更换式设计，通过侧边的弹性压条固定，当面板出现大面积划痕、书写留痕无法清洁时，不需要整体更换框架，只需要松开压条即可替换新的面板，大幅降低后期维护成本。内置的照明线路全部隐藏在框架型材的内腔中，外部没有明线，避免线路缠绕、被文具剐蹭破损造成安全隐患，供电接口设置在框架侧下方，距离地面300mm，不会被日常清洁的地面水迹泼溅，满足教学场所的用电安全要求。
