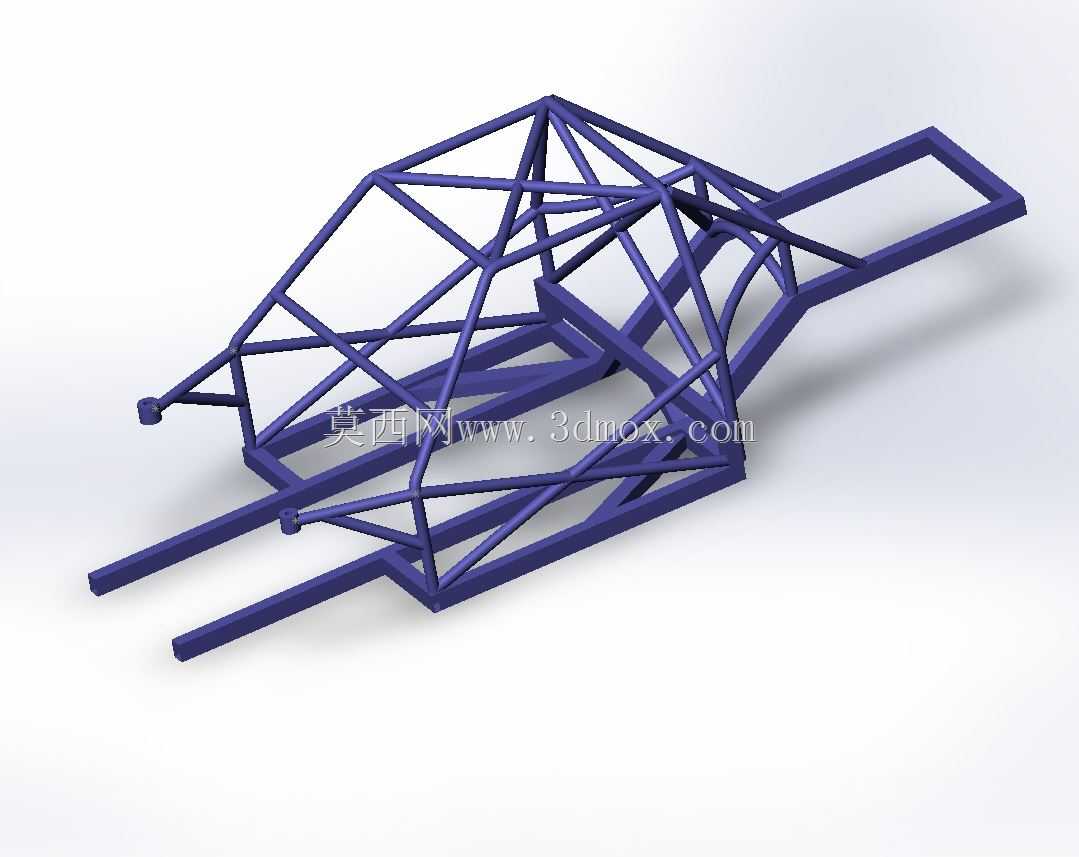

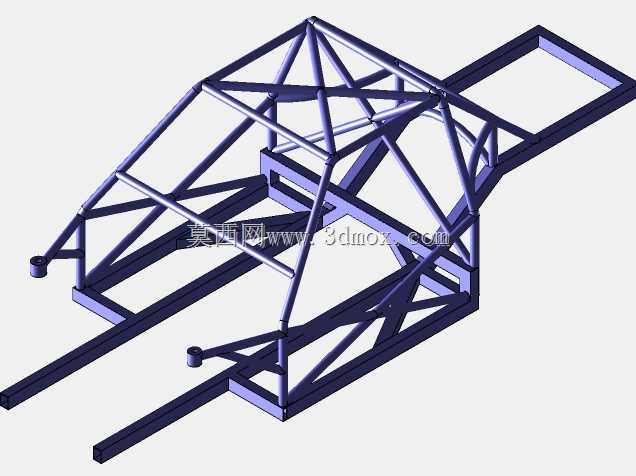

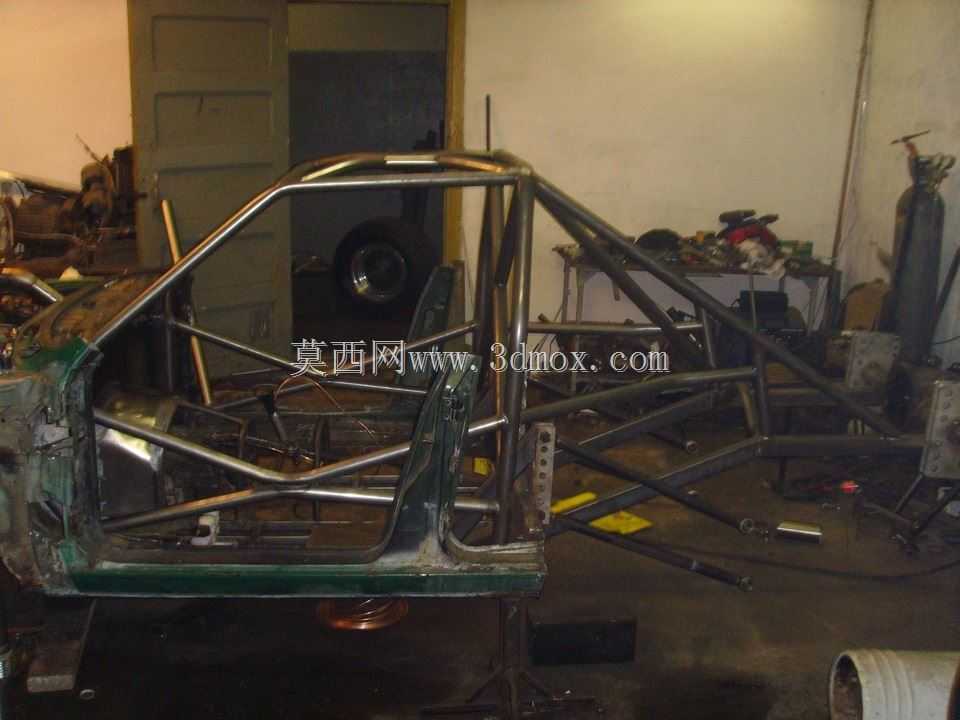

钢管焊接式赛车防滚车架空间结构

这套空间桁架式管架结构，是小型竞速赛车底盘承载与安全防护的核心总成，区别于量产乘用车的承载式车身结构，全部采用圆形薄壁钢管拼接焊接成型，从结构力学层面实现轻量化与抗扭、抗冲击性能的平衡，主要适配入门级场地拉力、越野竞速类小型赛车的开发需求。

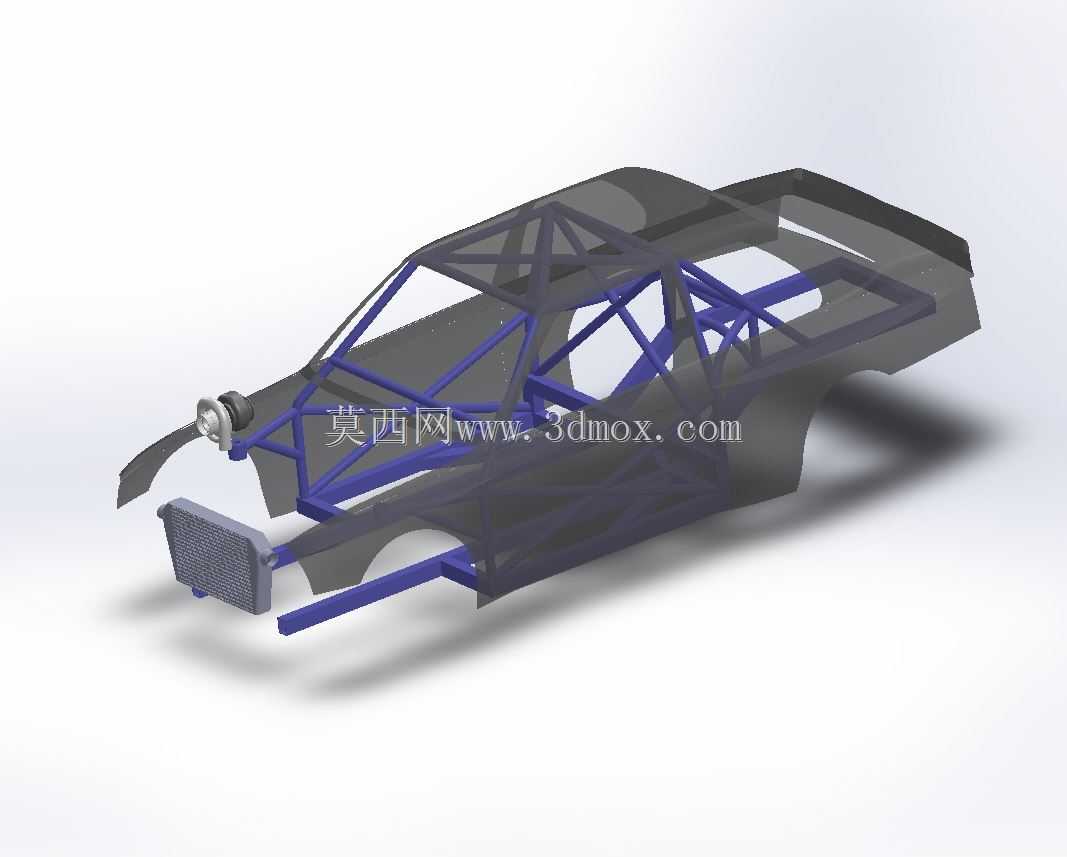

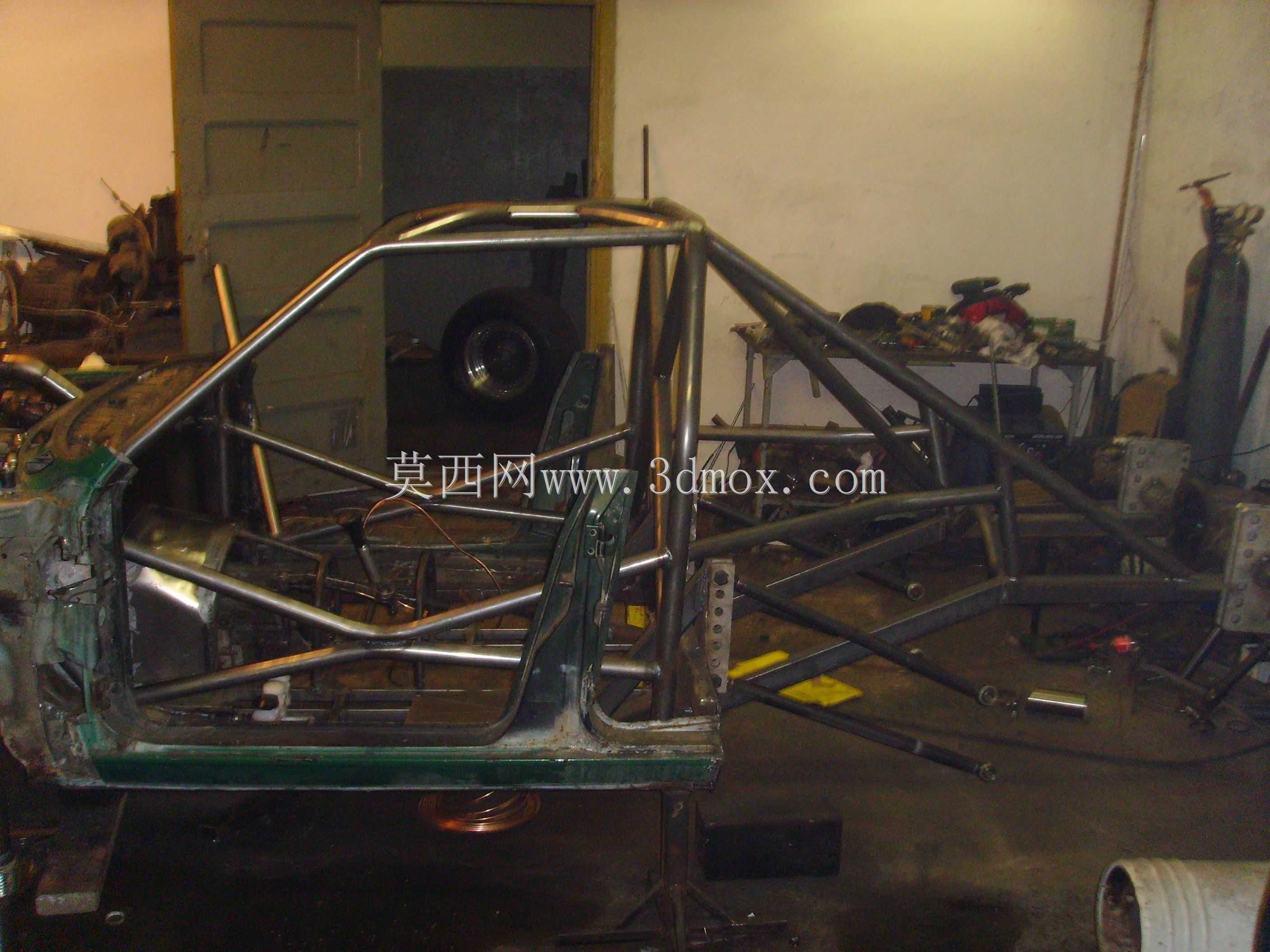

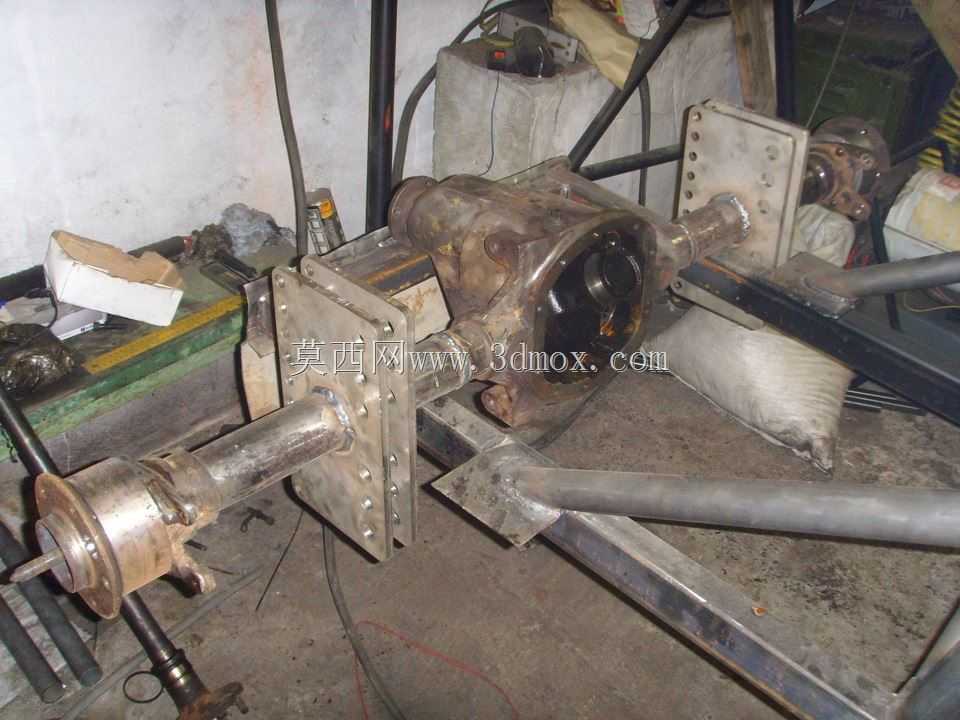

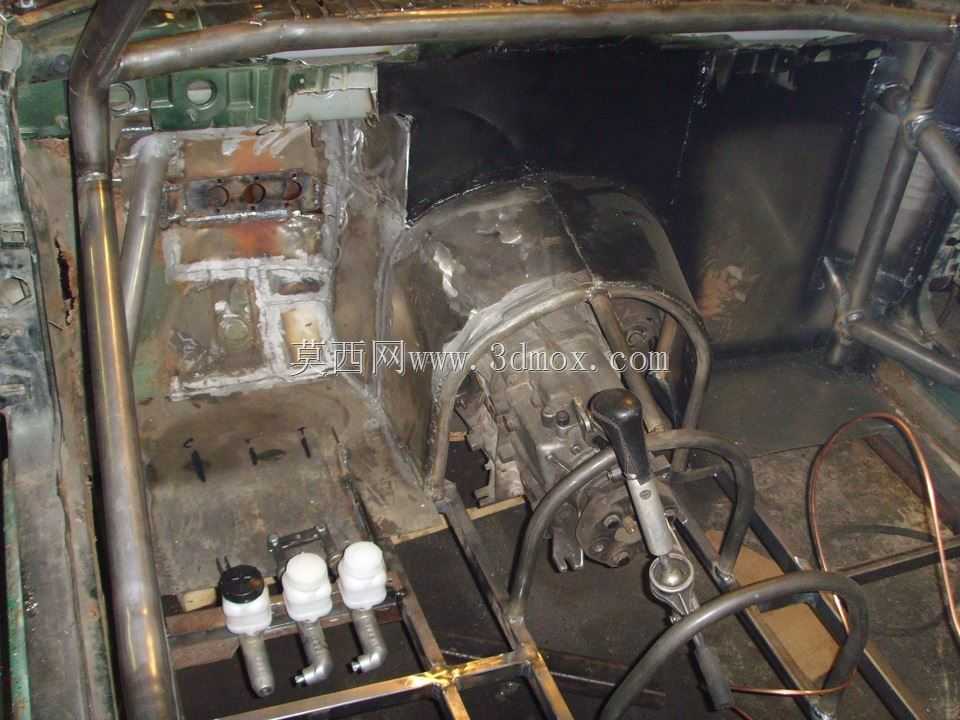

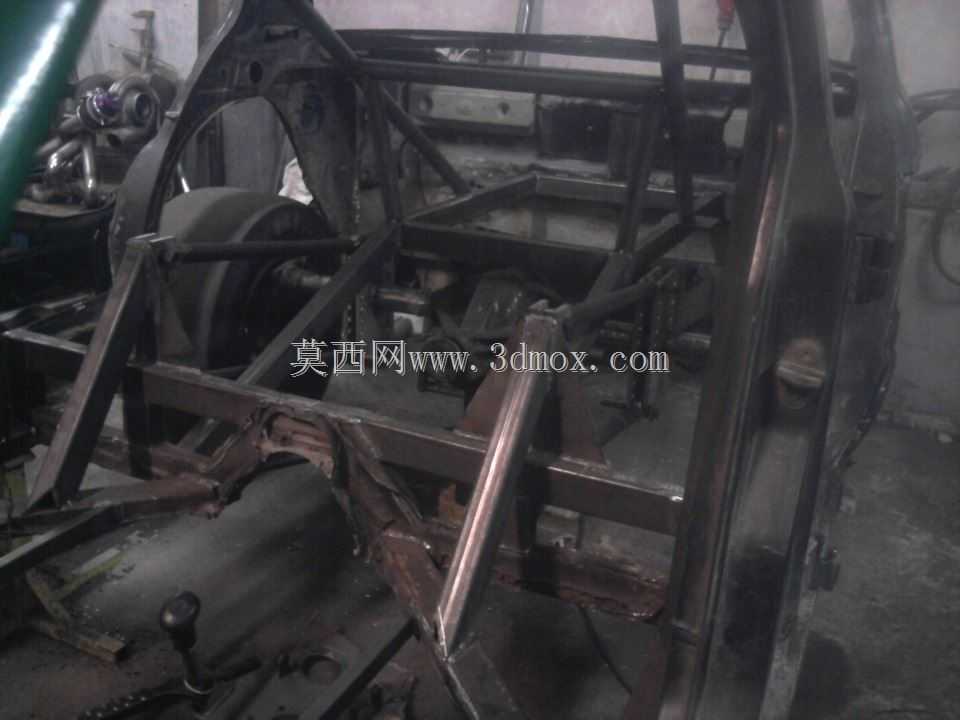

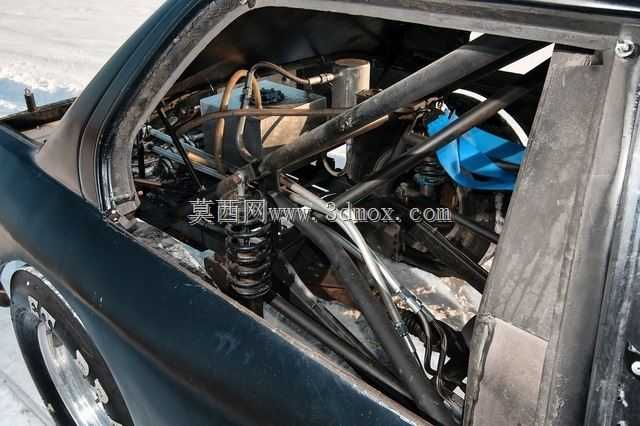

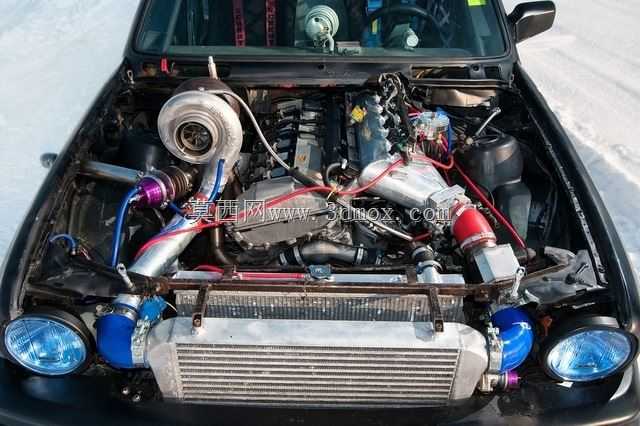

从实际应用场景来看，这类管架结构需要同时承担多重功能：首先是作为整车的安装基体，前伸的两根纵梁区域是动力总成、前悬架转向机构的安装位，需要预留发动机、变速箱的固定支点，以及悬架摆臂、转向机的安装坐标，保证前轮转向行程、悬架跳动行程不会与架体产生运动干涉；中部桁架围合的舱体是驾驶舱区域，需要匹配赛车座椅、安全带安装点、方向盘操纵机构的布置空间，周边的环形管结构直接构成防滚笼的核心受力环，在车辆发生翻滚、侧向碰撞时，能够通过管材的塑性变形吸收冲击能量，避免舱体变形侵入驾驶员生存空间；后段延伸的矩形框架区域，是后置油箱、后悬架、冷却系统的安装位，需要平衡前后轴荷分配，将后部部件的重量通过纵梁传递到整车重心区域，避免后部重量过于靠后导致高速行驶转向过度。

设计思路上完全遵循空间桁架的受力传递逻辑，没有冗余的结构管材：每一根斜向支撑管的角度都经过受力路径优化，将前部碰撞、后部撞击、侧向冲击的力沿着管材轴向分散到整个架体，避免局部应力集中导致焊缝开裂；管材的排布避开了整车的检修通道，比如驾驶舱侧面的管间距预留了驾驶员进出的空间，前部纵梁上方预留了发动机舱盖的安装间隙，后部框架预留了散热风道的流通空间。架体的所有连接节点都采用相贯线切割后满焊处理，三维建模阶段已经完成了所有管材的相贯面拟合，避免现场安装时出现管材切口不匹配、焊接间隙过大的问题，能够直接导出管材下料图、焊接工装定位坐标，减少现场制作的校准工作量。

从安装边界尺寸来看，架体总长度适配小型双座赛车的轴距要求，前部纵梁的内宽预留了发动机与转向机构的布置空间，不会与轮胎转向最大角度产生干涉；中部驾驶舱的宽度符合赛车安全规范中防滚笼与驾驶员头盔、身体的最小间隙要求，避免车辆振动时驾驶员与架体发生磕碰；后部框架的高度匹配后悬架的跳动行程，即使后悬架处于最大压缩行程时，轮胎也不会与架体产生剐蹭。架体底部的几个基准安装面是整车装配的定位基准，所有悬架、动力总成的安装点都以这几个基准面为坐标原点设计，能够保证装配时的四轮定位参数精度，减少后期调校的工作量。

不同于量产车的冲压焊接车身，这类管架结构的维修便利性更强，在赛事中如果出现局部管材变形，可以直接切割更换对应段的钢管，不需要对整个架体进行报废处理；同时桁架结构的镂空特性，能够有效降低整车整备质量，在同排量动力配置下获得更好的推重比，这也是场地竞速、越野拉力赛事中管架赛车被广泛应用的核心原因。建模过程中已经对所有管材的弯曲半径、连接角度做了工艺校验，保证每一根管材都可以通过常规弯管设备加工成型，不需要特殊的定制工艺，适配普通赛车改装厂、高校方程式车队的加工能力。
