海边码头水族馆供水软管卷盘结构

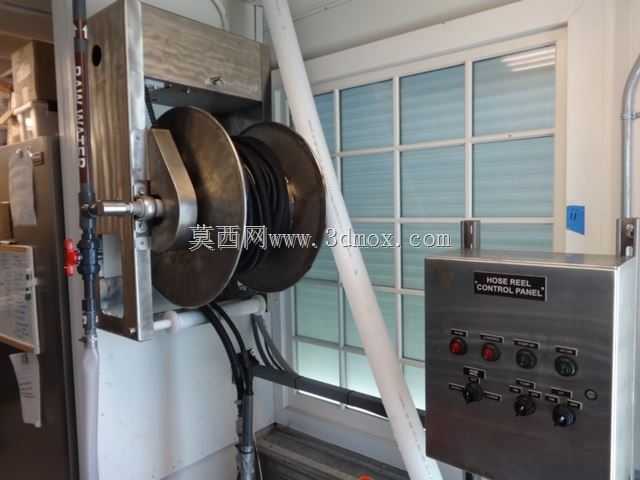

这款软管卷盘的设计初衷，是解决海边码头水族馆取水、输水过程中软管收纳混乱、拖拽磨损严重的实际痛点，在滨海文旅配套、近岸水产暂养场景中，这类输水收纳装置的可靠性直接影响日常运维效率。从实际使用场景来看，海边码头区域常年受盐雾、高湿度空气侵蚀，地面多为粗糙的混凝土或防滑纹路面，普通软管随意堆放不仅容易被过往作业车辆、人员踩踏造成折损，还会因潮汐带的泥沙附着堵塞管路，卷盘结构的存在刚好能将输水软管规整收纳，在需要取水时按需拉出指定长度，使用完毕后快速收回，避免软管长期暴露在户外环境加速老化。

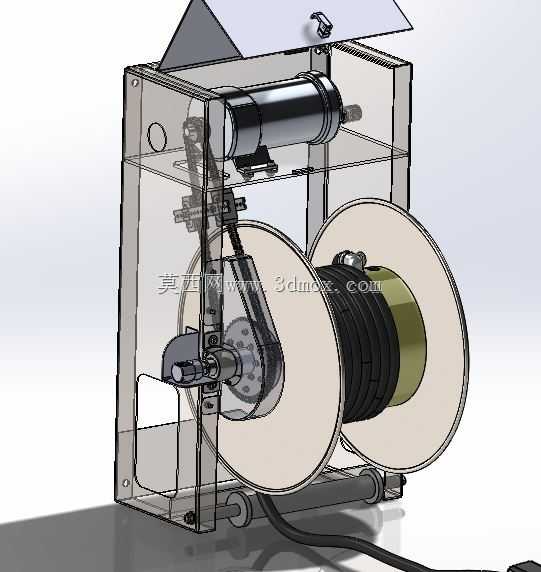

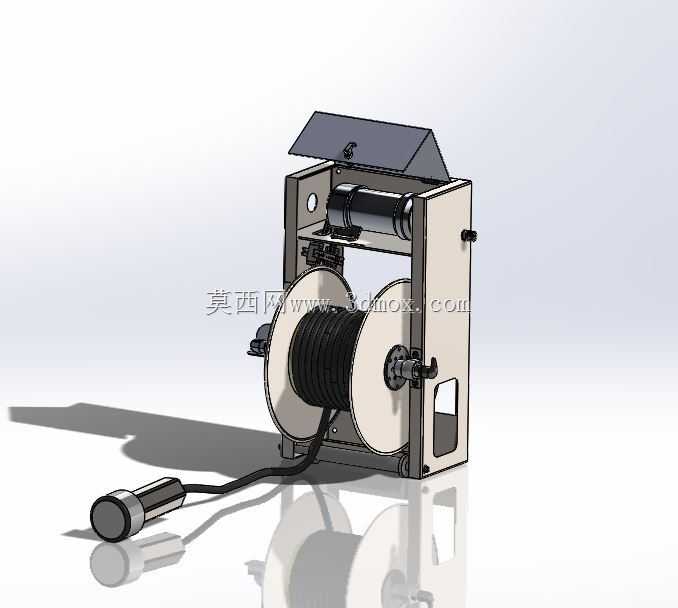

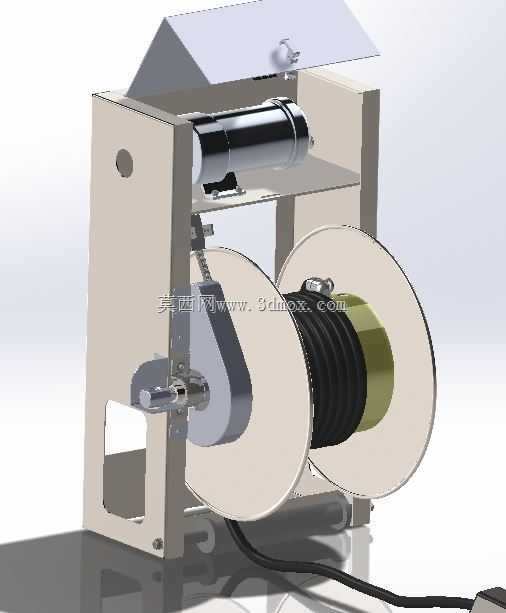

从功能特性上看，该卷盘采用框架式立式结构，主体框架由钣金折弯件拼接而成，两侧的挡线盘直径大于软管缠绕后的最大外径，能完全约束软管的缠绕边界，避免收卷过程中软管从侧边脱出。卷盘中心设置了通轴式旋转接头，一端连接固定在框架上的进水端管路，另一端随卷盘转动连接缠绕在筒体上的软管，保证收放卷过程中管路始终连通，不会出现管路扭转打结的问题。卷盘侧方设置了手动摇柄与锁止机构，摇柄通过减速齿轮组带动卷筒体转动，降低手动收卷时的操作力度，锁止机构可在软管拉出到所需长度后卡紧卷筒体，避免软管受管内水压或外部拉力自行回卷，适配不同距离的取水作业需求。顶部设置的倾斜式遮挡板，可阻挡海边的降雨、直晒阳光以及上方掉落的杂物，减少对内部卷绕软管、旋转接头的侵蚀，延长核心部件的使用寿命。框架底部预留了四个螺栓安装孔，可直接固定在码头的混凝土基座或者移动运维小车上，安装时需保证卷盘的旋转轴线处于水平状态，避免收卷过程中软管出现偏载缠绕、堆叠错位的问题。

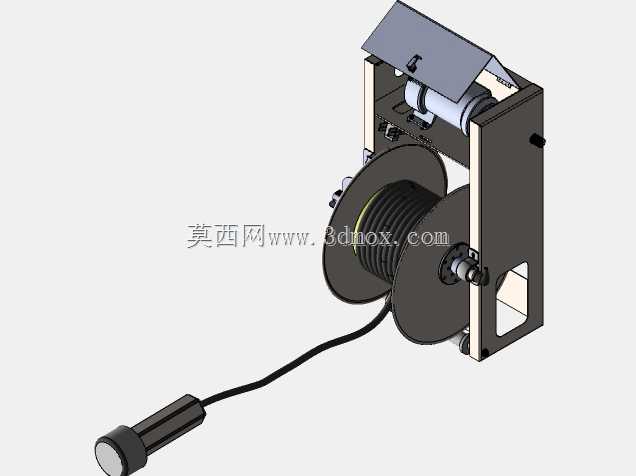

设计过程中，首先根据码头水族馆的取水需求确定软管通径与额定工作压力，匹配对应流量的潜水泵头，也就是卷盘前端附带的取水端头，该端头自带过滤格栅，可阻挡海水中的大颗粒砂石、漂浮杂物进入管路，避免堵塞后续的水族箱过滤系统。缠绕筒体的直径经过校核，大于软管的最小弯曲半径，避免软管在缠绕过程中出现过度弯折导致内壁变形、通流面积减小的问题，筒体长度根据所需收纳的软管总长度计算，保证软管分层缠绕后不会超出两侧挡盘的高度。框架的钣金件厚度经过强度校核，可承受满管水状态下软管的总重量，同时抵抗海边6级阵风带来的侧向载荷，避免卷盘出现倾覆变形。旋转接头的密封件选用耐海水腐蚀的氟橡胶材质，转动副采用不锈钢材质，避免长期接触海水出现锈蚀卡滞。

从安装边界来看，该卷盘整体宽度控制在0.6米以内，深度0.5米，高度0.7米，固定安装时后方需预留至少0.3米的操作空间，方便人员转动摇柄、检修侧方的锁止机构与旋转接头，前方拉出软管的方向不能有固定障碍物，保证软管可顺畅拉出至取水点。日常运维时，每次收卷前需冲洗掉软管表面附着的泥沙与盐渍，定期给旋转接头、齿轮啮合处加注润滑脂，检查锁止机构的卡爪磨损情况，避免出现收卷打滑、锁止失效的问题。在实际使用中，该卷盘除了服务码头水族馆取水，也可适配近岸水产养殖点的换水、码头作业面的冲洗等场景，只需更换对应通径、耐介质的软管即可，整体结构的通用性较强，没有复杂的电控元件，纯机械结构的可靠性更高，适合海边高腐蚀、高湿度的恶劣作业环境。
