佩德罗洛PV55型旋涡泵三维结构设计

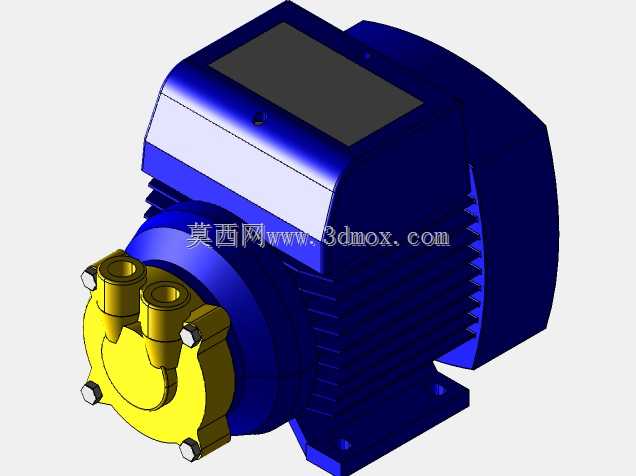

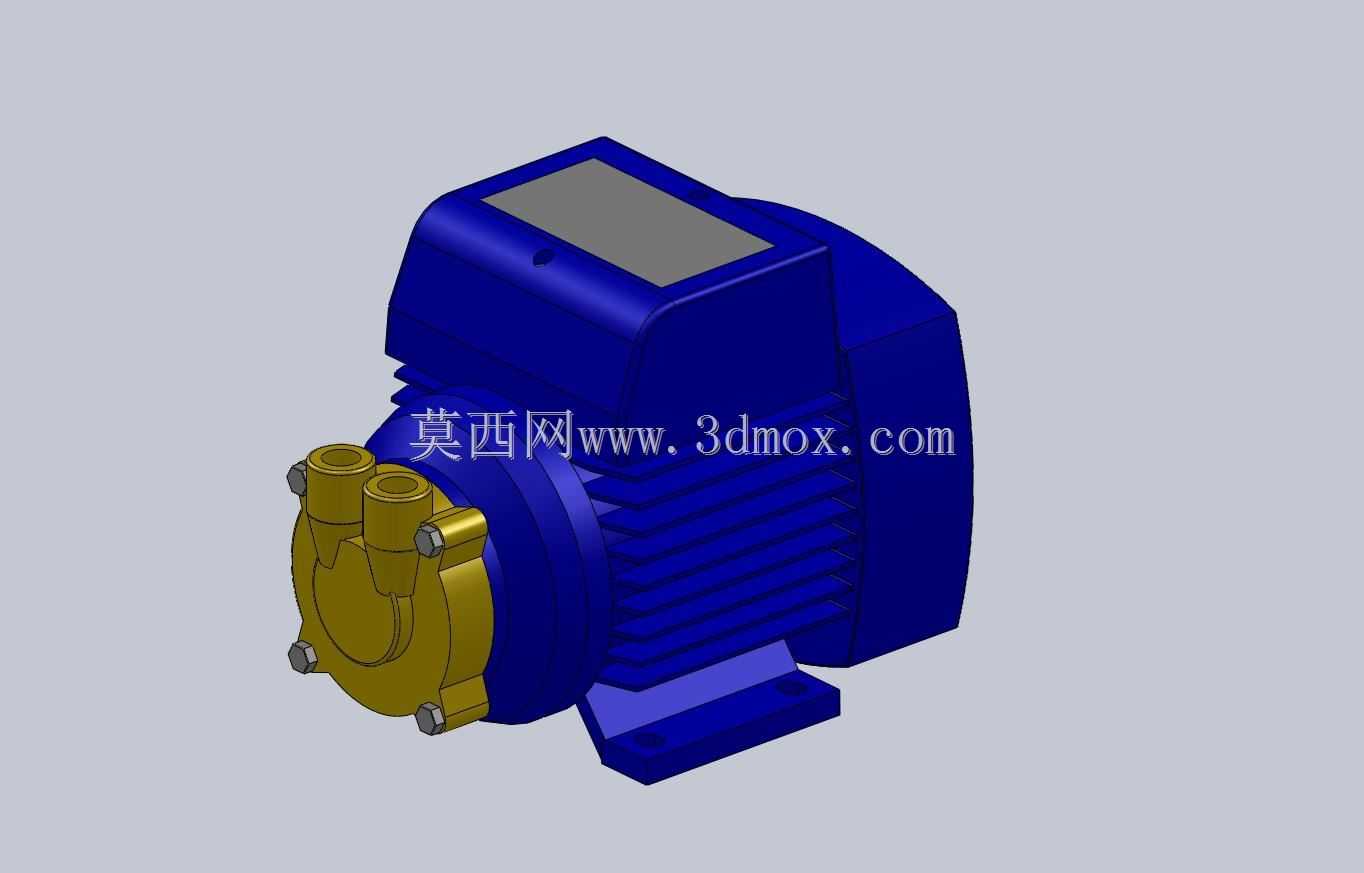

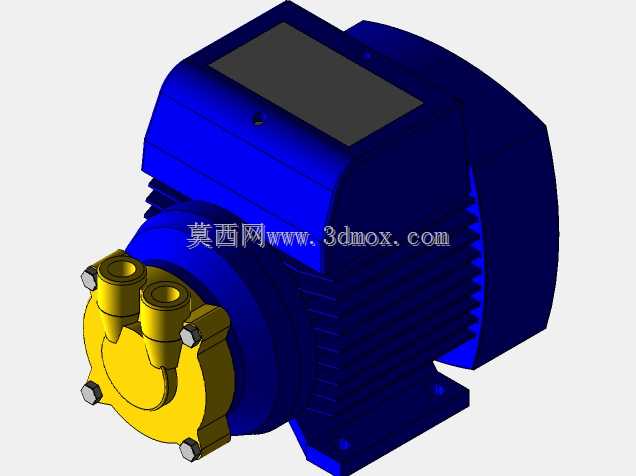

　　这款佩德罗洛PV55型旋涡泵的三维建模，完全参照实物测绘参数完成，核心适配民用供水、小型设备冷却循环、园林喷淋增压这类小流量高扬程的流体输送场景，在实际工程选型中，这类泵常被用于楼宇低层自来水补压、小型机床冷却回路供水、家用净水系统前端增压等工况，相比普通离心泵，它在小流量区间的扬程输出更稳定，不会出现普通离心泵小流量运行时的扬程陡降问题。从结构设计来看，模型完整还原了泵体与驱动电机直连的共轴结构，没有额外的联轴器部件，整体集成度很高，泵头部分采用黄铜材质建模，对应实物的抗汽蚀、耐普通水体腐蚀的材质选型，泵头的流道为环形旋涡结构，叶轮外缘的径向叶片在流道内带动水体做旋涡运动，通过多次动量交换实现流体增压，这也是这类泵相比同功率离心泵扬程更高的核心原因。

　　建模过程中，泵头的进出水口采用同轴同侧布局，两个接口均为内螺纹连接结构，适配常规的4分民用供水管道，安装时不需要额外变径接头就能直接对接管路，这部分的接口尺寸严格按照实物的螺纹参数建模，螺纹牙型、螺距都符合管螺纹标准，避免选型安装时出现对接错位的问题。电机部分的外壳采用散热筋结构建模，沿电机壳体轴向均匀分布的散热筋，能够在电机运行时增大散热面积，保证泵组长时间连续运行时的绕组温度处于合理区间，电机顶部的接线盒做了凸起的密封结构设计，对应实物的防溅水防护等级，能够适应厨卫、户外喷淋这类有少量溅水的安装场景，接线盒的安装螺栓位置、进线口的密封结构都做了1:1还原，方便电气设计人员做布线配套设计。

　　安装底座部分采用一体式铸铁脚座建模，两个安装脚的螺栓孔间距、孔径都按照实物安装尺寸设置，底座与电机壳体为一体化铸造结构，没有额外的连接支架，能够减少泵组运行时的共振问题，安装时只需要在基础上打两个对应尺寸的膨胀螺栓就能完成固定，不需要复杂的找平工序，适合小型设备的快速集成安装。从设计思路上来说，这款泵的建模优先保证了外部安装尺寸的准确性，所有外接接口、安装孔位、外形轮廓的尺寸公差都控制在0.1mm以内，能够直接用于设备布局的干涉检查、管路走向模拟，泵头与电机的连接螺栓位置、密封垫的安装槽也都做了细节还原，方便做拆解装配模拟、维修维护流程演示。

　　在实际工程应用中，这类泵的进口需要避免出现负压进气的情况，所以建模时也还原了泵头的排气螺塞结构，首次启动时可以拧开螺塞排净泵腔内的空气，避免出现气缚导致无法抽水的问题，泵轴的密封结构采用机械密封建模，对应实物的长寿命密封设计，正常使用情况下不需要频繁更换密封件，减少后期维护工作量。模型的外形尺寸控制在长220mm、宽140mm、高180mm左右，整体重量约5.5kg，属于小型便携泵类，既可以固定安装在设备机架上，也可以作为临时移动供水的增压设备使用，泵体的重心落在安装底座的中心位置，固定后运行时的振动量很小，不需要额外做减震基础就能稳定运行。
