气动伸缩防旋转压脚结构设计

在非标自动化工装、夹具治具以及轻工装配生产线的压紧工位中，这类带防旋转结构的气动伸缩压脚是十分常用的末端执行元件，区别于普通气缸直连压头的结构，它的核心设计目标是解决垂直压紧过程中压头随活塞杆周向转动、划伤工件表面的问题，同时兼顾紧凑的安装尺寸与稳定的伸缩行程，适配狭小空间内的压紧作业需求。

从实际应用场景来看，这类压脚常被集成在PCB板压合工位、小型五金件定位工装、薄型工件装配夹具中，尤其是在需要压头垂直下压、且不允许压头与工件接触面产生相对周向位移的场合，普通圆形活塞杆气缸因为活塞与缸筒之间存在转动间隙，下压接触工件后如果存在侧向分力，很容易出现活塞杆小幅回转，带动压头蹭花工件表面，对于外观要求高的塑胶件、阳极氧化五金件、印刷电路板这类工件，哪怕是微小的转动划痕都会直接造成工件报废，而这款带防旋转结构的气动伸缩压脚，正是针对这类痛点做的结构优化。

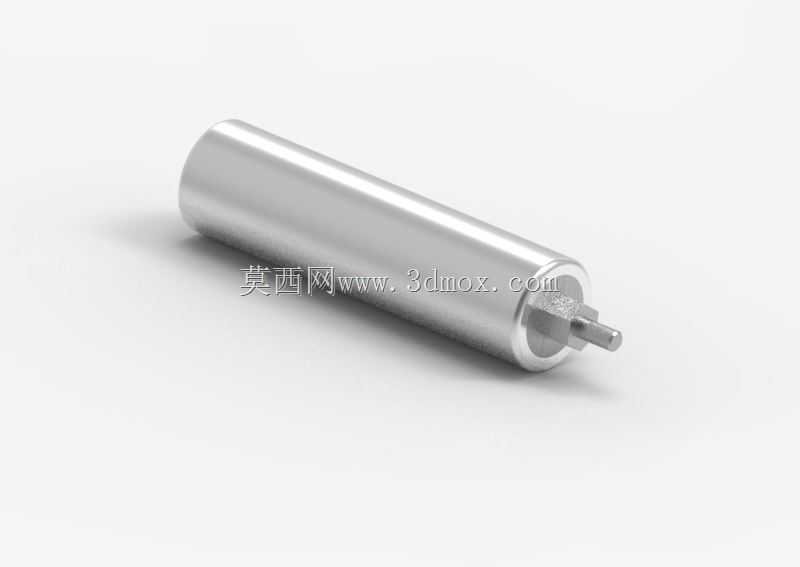

从结构设计思路来看，这款压脚采用了一体化的圆柱形缸体外壳，整体外轮廓为光滑圆柱面，没有突出的安装耳或者外置导轨，这样的设计一方面可以直接通过缸体外圆做穿装固定，在工装板上加工对应直径的安装孔即可完成装配，不需要额外设计安装支架，大幅压缩安装占用空间；另一方面光滑的圆柱外壳也不容易积灰，在有少量粉尘、切削液飞溅的工位也能稳定工作，清洁维护难度更低。其防旋转结构并没有采用常见的活塞杆铣扁配合导向套的方案，而是在活塞杆伸出端做了同轴的小直径导向轴段，配合前端盖内的精密导向孔实现周向限位，这种结构的优势是导向接触长度更长，防转间隙更小，长期往复运动后不会因为局部磨损出现晃量，相比外置导轨防转的结构，整体径向尺寸可以做的更小，适合安装空间受限的紧凑工装。

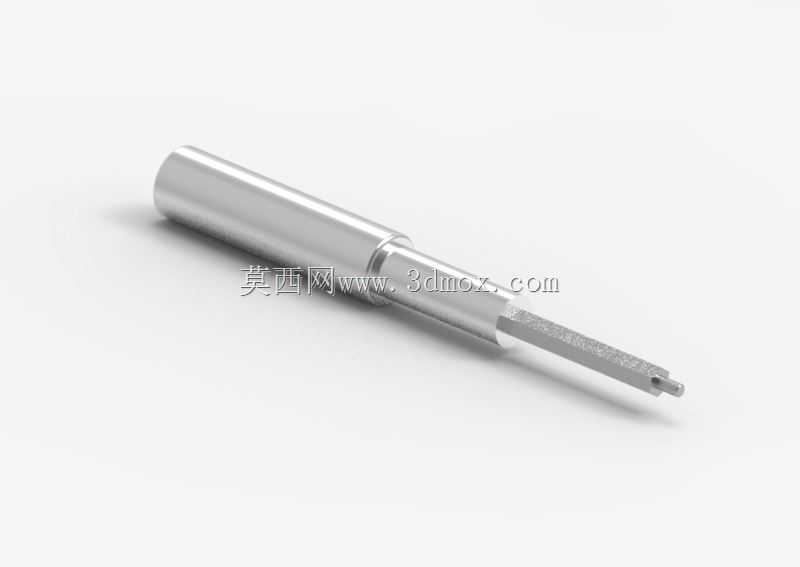

从尺寸与安装边界来看，这款压脚的主体缸体为等直径圆柱结构，轴向总长度在完全缩回状态下可以适配厚度50mm以内的工装板安装，伸出行程覆盖常规35mm级别的压紧需求，最大伸出长度下活塞杆的径向跳动量控制在极小范围内，保证压头接触工件时的位置重复精度。安装时不需要额外的法兰附件，直接利用缸体外圆与安装孔的过渡配合定位，侧面搭配紧定螺钉锁紧即可完成固定，进气口可以布置在缸体尾部或者侧面，根据实际工装的气路排布方向灵活选择，不会和周边的其他工装元件产生干涉。

在功能特性上，这款压脚的伸缩动作完全由压缩空气驱动，响应速度快，压紧力可以通过供气压力在合理范围内调节，适配不同硬度工件的压紧需求，不会因为压力过大压伤薄型工件。其内部的密封结构采用了低摩擦阻力的密封圈，往复运动过程中运行顺畅，不会出现卡顿、爬行的问题，长期高频往复作业下的使用寿命也能满足生产线连续生产的需求。前端的伸出轴端可以根据实际压接需求更换不同材质的压头，比如搭配硅胶压头用于易碎工件压紧，搭配硬质金属压头用于刚性工件的定位压紧，接口的通用性强，不需要对主体结构做修改就能适配不同的工位需求。

在实际选型适配过程中，需要重点关注压脚完全缩回时的轴向总长度，确认工装板的安装厚度是否匹配，避免出现缸体突出工装板背面过多、和气路管线或者其他机构产生干涉的问题；同时要核算实际需要的压紧行程，保证压脚完全伸出后压头能够顺利到达工件压紧面，完全缩回后压头能够抬升到足够的高度，不干扰工件的上下料操作。另外其防转结构的导向配合间隙很小，安装时要保证缸体轴线和压紧面完全垂直，避免侧向力长期作用导致导向段出现不均匀磨损，影响防转精度和使用寿命。

相比传统的自制压脚结构，这款标准化的气动伸缩防旋转压脚不需要设计人员重新绘制缸体、密封、导向等全套零件，直接选型安装即可使用，能够大幅缩短工装设计的周期，同时标准化零件的加工精度和一致性更好，备件更换也更加方便，在多工位自动化装配线、小型专用工装、检测设备定位机构中都有很高的应用价值。
