M8×60规格吊环螺栓结构设计

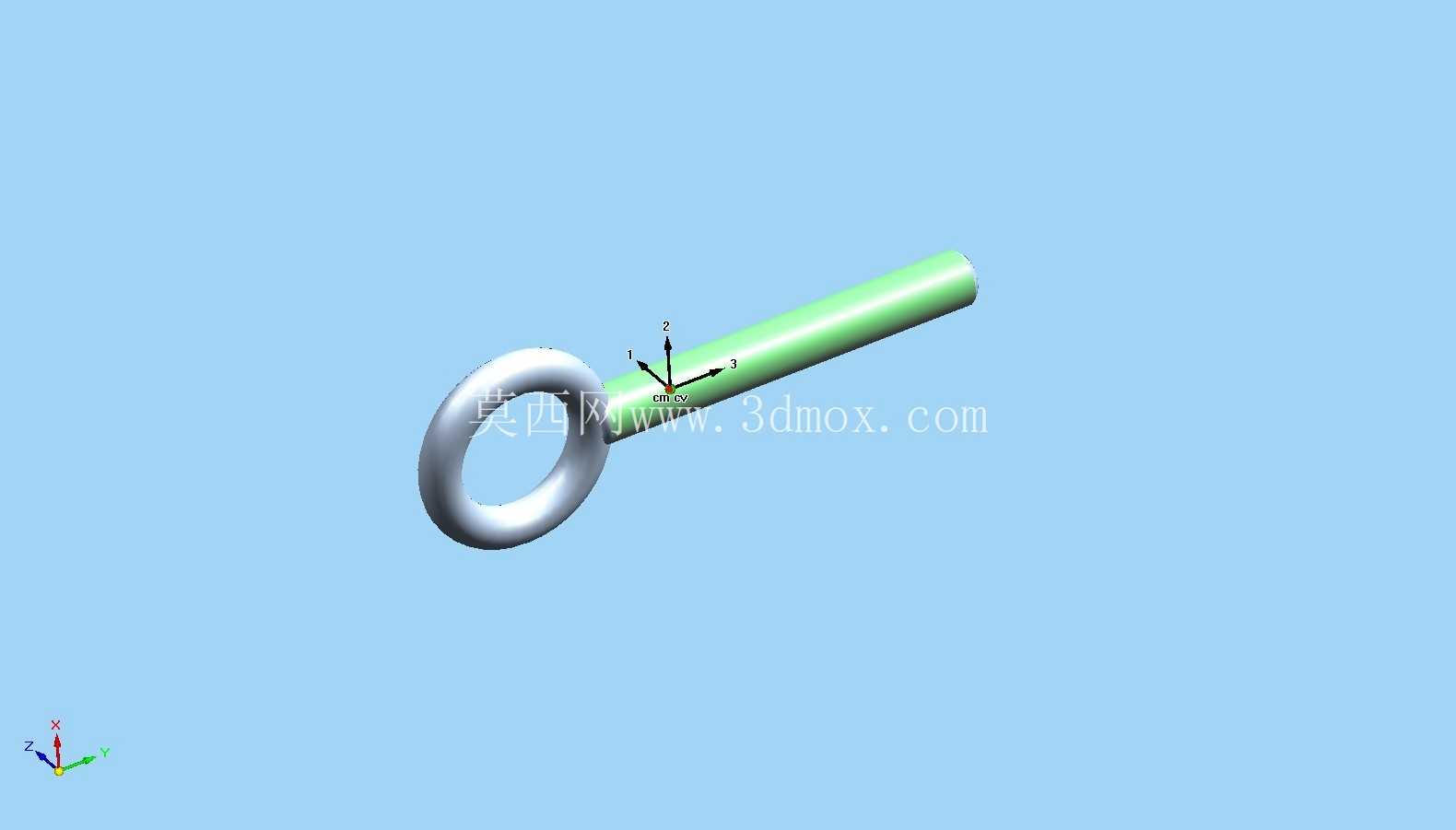

　　在起重吊装、设备安装、工装夹具搭建等工程场景中，吊环类紧固件是承担载荷传递、提供吊挂点位的核心基础零件，本次设计的M8×60规格吊环螺栓，针对小载荷吊挂、轻型设备移位、工装临时挂装等场景做了结构优化，适配多数轻型作业的吊挂需求。从结构设计逻辑来看，这款吊环螺栓分为环形吊头部与螺纹杆身两个核心功能段，环形吊头采用整圆闭环结构，环体内壁做了圆弧过渡处理，避免吊装时绳索、卸扣与环体接触位置出现应力集中，同时环体截面采用圆形截面设计，相比异形截面能更均匀地分散吊挂载荷，降低局部应力峰值，适配直径6mm以内的卸扣、吊装带或钢丝绳直接穿挂，无需额外加装过渡连接件。

　　螺纹段采用M8标准公制粗牙螺纹，杆身总长度60mm，其中有效螺纹长度覆盖52mm，剩余8mm为环头与杆身的过渡圆角段，过渡位置采用R3圆弧平滑衔接，避免直角过渡带来的应力断裂风险，这一设计在小规格吊环件中尤为重要——小直径杆身本身的抗剪切、抗拉伸余量有限，若过渡位置存在加工刀痕或直角缺口，受载时极易从衔接位置断裂。从安装边界来看，这款吊环螺栓适配厚度8-50mm的安装基体，安装时需在基体上加工M8标准螺纹孔，螺纹孔有效啮合深度不小于12mm，才能保证螺纹连接的强度满足额定载荷要求；若安装基体为薄板结构，需在背面加装匹配的平垫与防松螺母，避免螺纹滑牙或吊环受侧向力时脱出。

　　实际使用场景中，这类小规格吊环螺栓常被用于小型电控柜的顶部吊挂安装、工装夹具的临时吊点设置、轻型管线的吊挂固定、小型模具的起吊移位等作业，额定垂直起吊载荷可覆盖0.3t以内的作业需求，需注意的是，吊环螺栓的额定载荷会随吊挂角度变化而衰减，当吊挂绳索与螺栓轴线夹角超过45度时，载荷会出现大幅折减，使用时需尽量保持垂直受载，避免侧向受力导致环体变形或杆身断裂。设计过程中对环头与杆身的衔接位置做了加厚处理，相比同规格普通吊环，衔接位置的杆径做了0.5mm的余量强化，同时环体的内径控制在20mm，既保证了常用卸扣的穿入空间，又不会因环体内径过大导致整体结构冗余、重量增加。

　　杆身末端做了1×45度的倒角处理，方便安装时快速对准螺纹孔，避免螺纹首牙磕碰损坏，螺纹精度采用6g级公差，适配市面上多数标准M8螺纹孔的安装需求，无需额外攻丝调整。从建模细节来看，环体与杆身采用一体化建模思路，模拟实际锻造加工的成型逻辑，没有拼接缝隙，结构强度更符合实际零件的力学特性，环体内壁与外壁都做了等半径倒圆处理，没有尖锐棱角，既避免吊装时磨损绳索，也能减少零件自身的应力集中点。在设备安装场景中，这类吊环螺栓常作为设备出厂时的标配吊挂配件，安装在设备顶部的预设螺纹孔内，方便设备运输、就位时的吊装作业，相比焊接式吊耳，螺纹连接的吊环螺栓可在设备就位后拆除，不会在设备表面留下凸起结构，影响设备外观或后续管线布置。在工装夹具场景中，这类小吊环可用于工装的翻转、移位挂点，也可作为弹性挂钩、拉力弹簧的挂接基座，适配生产线旁的工装存放、工具挂装等辅助需求。需要注意的是，这类吊环螺栓不适合用于频繁冲击载荷的作业场景，若作业中存在持续振动或冲击载荷，需在螺纹连接位置加装防松垫圈或螺纹胶，避免螺栓松动脱落，同时每次使用前需检查环体与杆身衔接位置是否存在裂纹、变形，螺纹段是否存在滑牙、损伤，确保作业安全。
