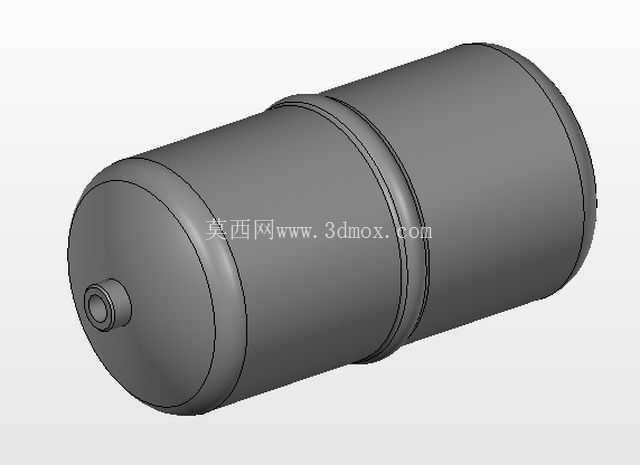

卧式高压储气罐体结构三维设计

在气动系统、小型压缩空气站、车载气动辅助单元、工业设备配套气源稳压场景中，这类卧式高压储气罐是核心的储压稳压部件，日常选型与结构设计阶段，需要先明确安装边界与接口匹配要求，再开展细节建模。从实际工程应用来看，这类罐体主要承担三个核心作用：一是缓冲压缩机间歇工作带来的气压波动，让下游气动执行元件获得稳定的工作压力，避免气压骤变导致气缸、气阀动作失稳；二是储存一定量的压缩空气，应对短时间内大流量用气需求，比如气动夹具批量夹紧、气动吹扫瞬时大流量用气场景，不用频繁启动压缩机，延长压缩机组的使用寿命；三是初步沉降压缩空气中夹带的液态冷凝水，配合罐体端部的接口可加装排水阀，定期排出沉积的积液，减少下游管路的锈蚀与气动元件卡滞风险。

设计这类罐体时，首先要考虑的是承压结构的合理性，整体采用两端椭圆封头加中间直筒段的焊接结构，这种结构相比平端盖能大幅降低承压时的应力集中系数，相同壁厚下承压能力提升40%以上，同时减少不必要的材料冗余。直筒段外壁设置的环形加强筋，并非装饰结构，而是针对罐体长度较长的特点，避免罐体在承压、运输振动工况下出现筒壁失稳变形，加强筋的位置需要结合有限元应力分析结果布置，避开焊接热影响区，减少焊接残余应力对罐体强度的影响。端部的小直径接口采用凸台加厚设计，相比直接在封头上开孔焊接管嘴，能有效降低开孔处的应力集中，接口的同轴度、端面平面度在建模时就需要严格控制公差，避免后续安装阀门、管路时出现密封面贴合不严导致的漏气问题。

从安装边界来看，这类卧式罐体的直筒段外径、整体长度是选型时的核心尺寸参数，建模时需要预留出安装支座的固定空间，端部接口的伸出长度要考虑管路安装时的扳手操作空间，避免安装时工具无法操作导致装配困难。罐体的壁厚设计需要结合额定工作压力、材料许用应力、焊接系数计算确定，不能仅凭经验取值，封头的曲率半径通常取与筒体内径一致的标准椭圆封头参数，兼顾成型工艺性与承压性能。在实际配套场景中，这类罐体可以适配小型加工车间的单点气源稳压、自动化生产线的气动系统储压、特种车辆的车载气动系统气源储存、小型实验装置的高压气体缓存等多种场景，不同场景下只需要调整接口规格、罐体容积、安装支座形式，核心的承压筒体结构可以通用，大幅减少重复设计的工作量。

建模过程中需要注意，罐体的所有焊接位置都要预留合理的焊接坡口尺寸，环形焊缝的位置要避开应力集中区域，筒体内壁要做圆角过渡处理，避免应力突变。端部接口的螺纹规格、密封面形式要匹配常用的气动管路标准，方便用户后续选配阀门、压力表、安全阀等配套附件。罐体的外轮廓要做倒钝处理，避免加工、安装过程中锐边划伤操作人员。另外，设计时要考虑罐体的内部清理空间，虽然这类小型储气罐通常不需要开设人孔，但端部接口的尺寸要满足内部喷砂、防锈处理的操作需求，保证内壁防锈涂层可以均匀覆盖，避免长期使用过程中内壁锈蚀脱落堵塞下游气路。
