带弹簧复位功能的压紧式门夹结构

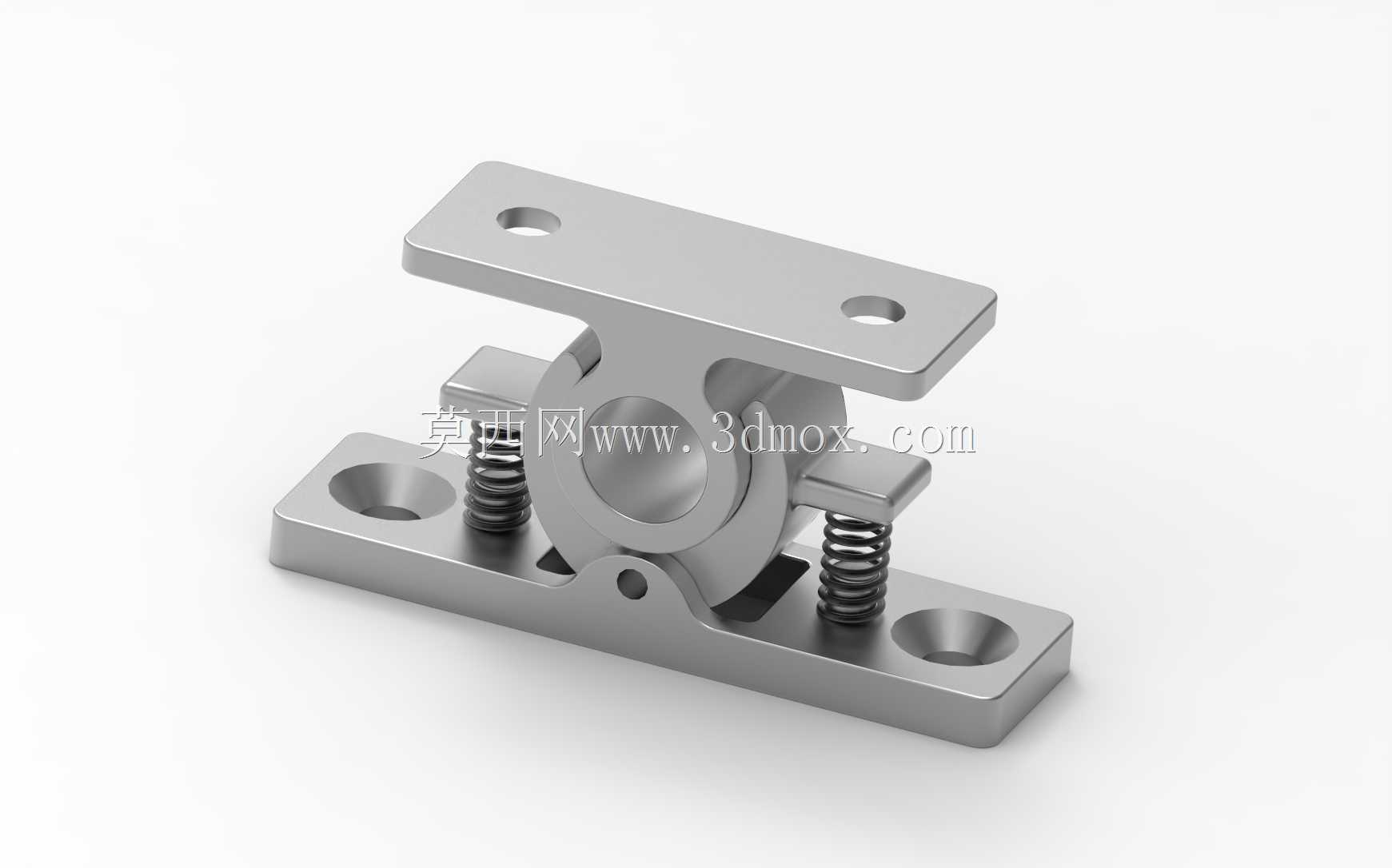

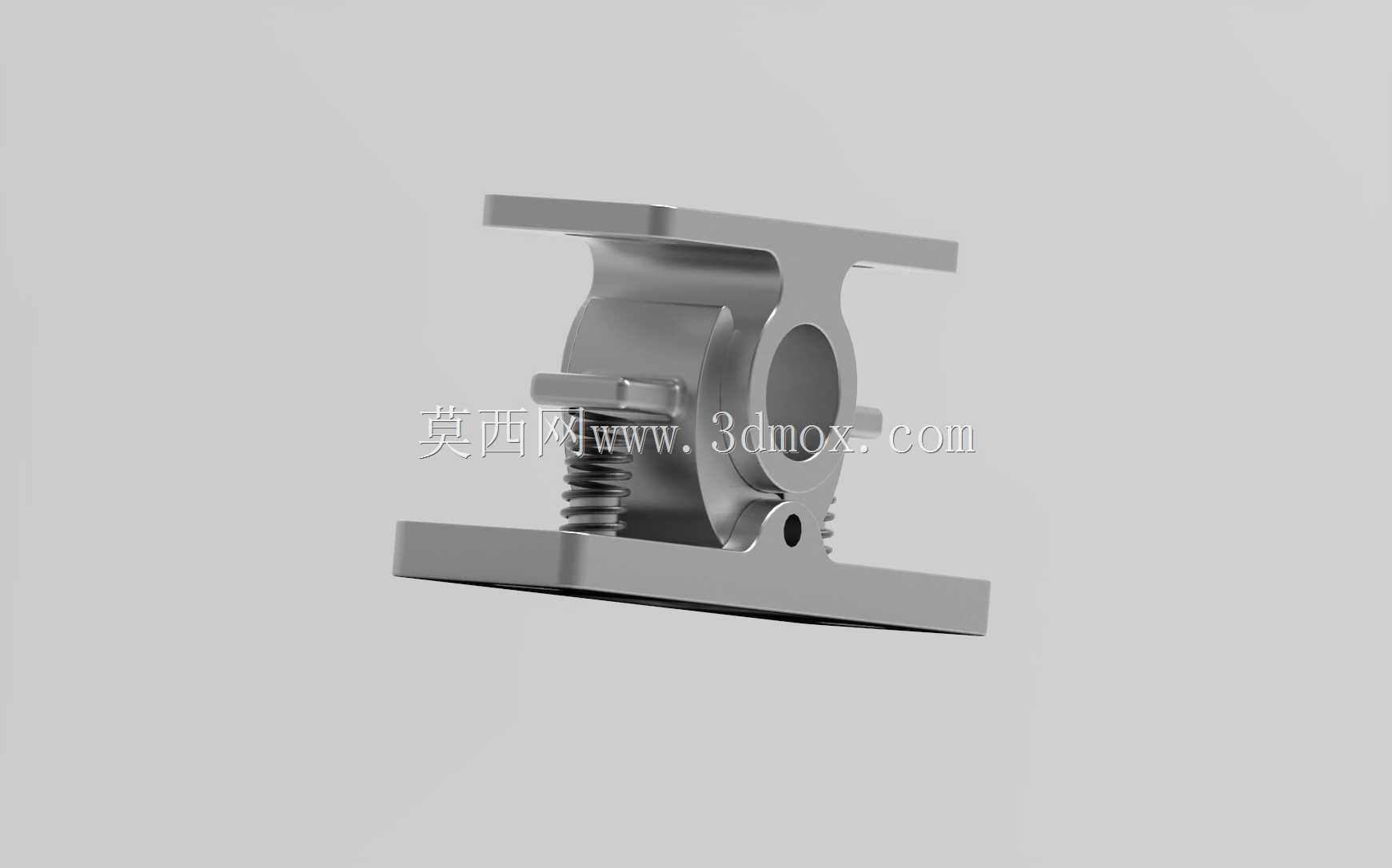

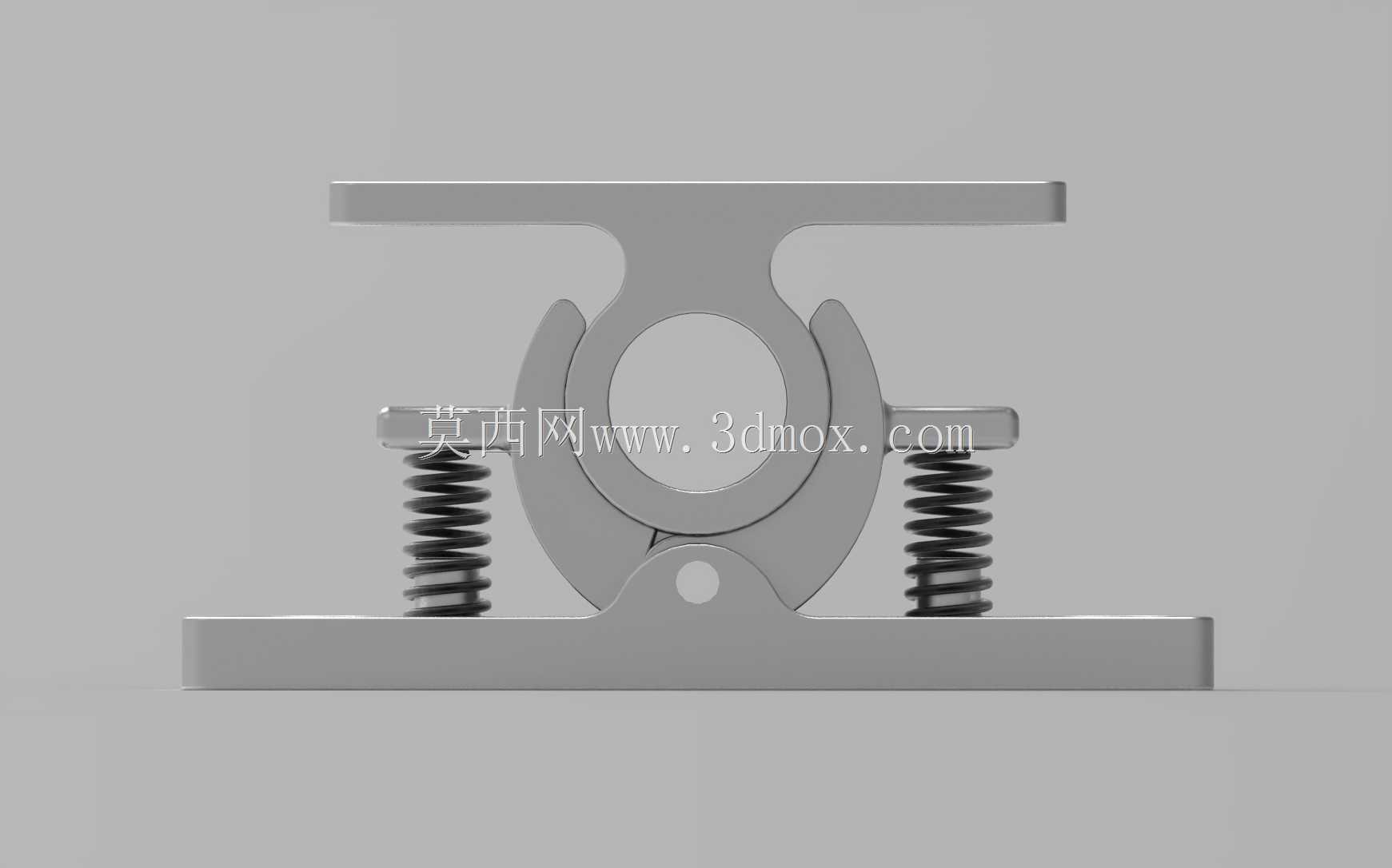

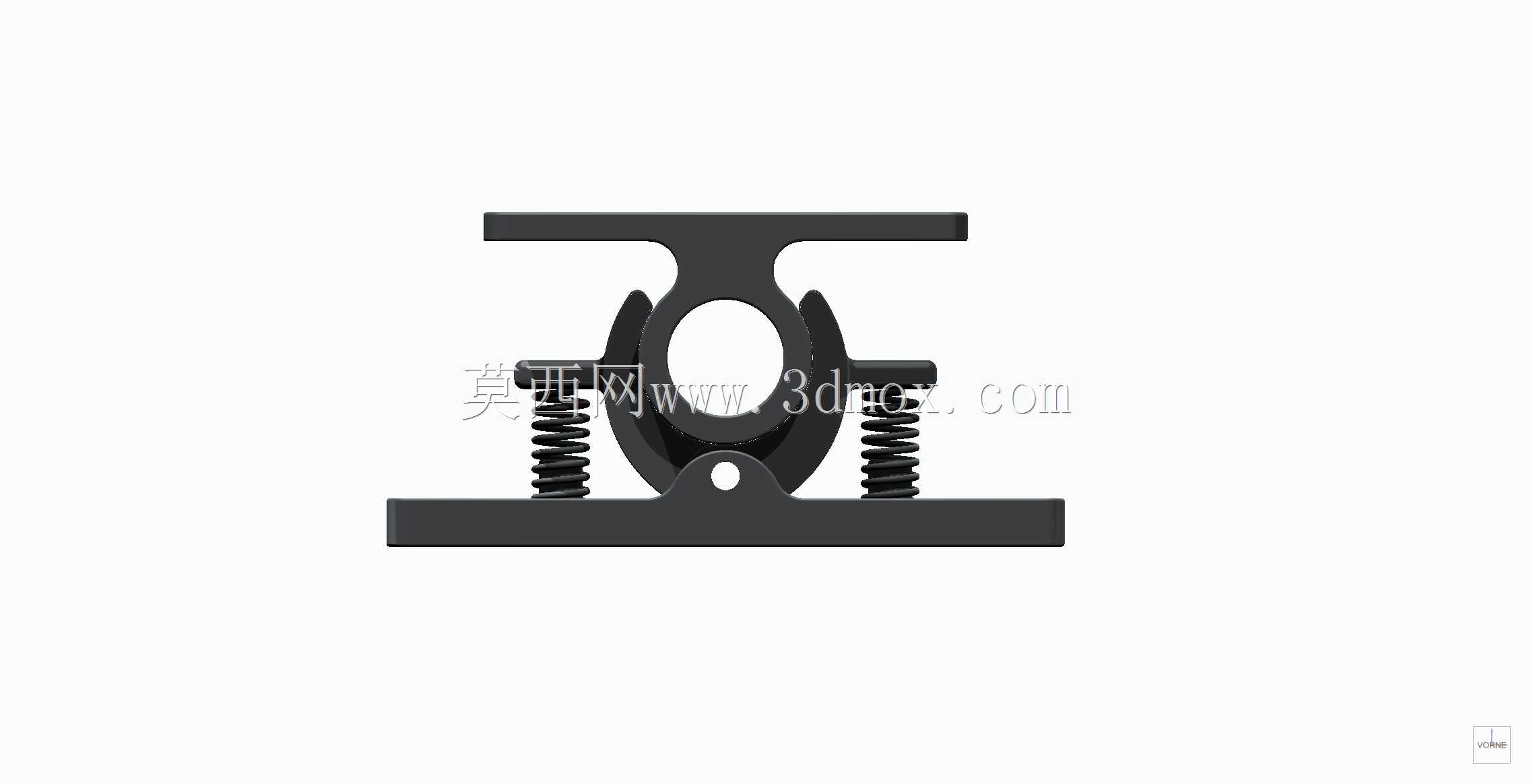

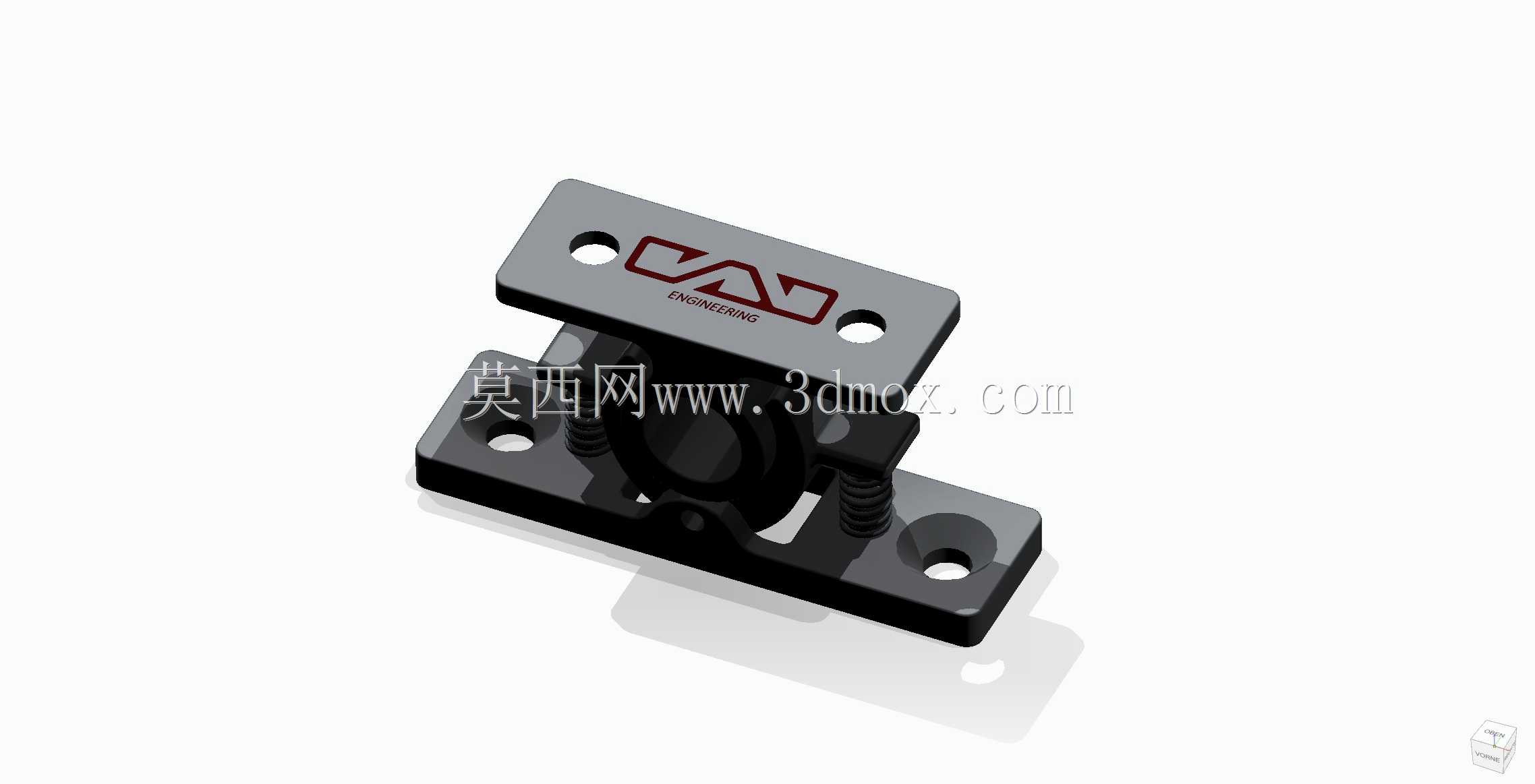

　　这款带弹簧的门夹结构，日常多应用在小型设备舱门、电控柜侧门、轻型防护栏检修门的开合定位场景中，核心作用是在门体闭合后提供持续的压紧力，避免设备运行过程中因振动出现门体松脱、异响、密封失效的问题，同时在门体开启到对应角度时也能提供一定的阻尼保持效果，防止门体意外回弹磕碰操作人员。从结构功能来看，整个组件分为上下两个安装基板，中间通过对称布置的压缩弹簧提供预紧力，中部的通孔结构用于穿装连接轴或者锁止销，上下基板的四个角位都预留了沉头安装孔，安装时可以直接通过内六角螺栓将夹体分别固定在门框和门体对应位置，不需要额外加工复杂的适配槽位，对安装面的平面度要求不高，即使是普通冷轧钢板焊接的机架面也能直接装配。

　　设计过程中首先考虑的是弹簧力的匹配，因为这类门夹不需要太大的锁止力，重点是长期使用后的弹簧疲劳寿命，所以弹簧的线径选的偏细，有效圈数留了足够余量，即使经过上万次开合压缩，弹簧的预紧力衰减也能控制在可用范围内，不会出现使用半年就夹不紧门的情况。上下基板的外形做了切角处理，没有尖锐的外凸棱边，一方面是避免安装和维护时划伤操作人员，另一方面也能减少安装过程中与周边线束、管路的干涉，毕竟很多设备的门体走线都是沿着门框边缘布置，突出的尖角很容易磨破线皮造成短路隐患。

　　安装边界方面，整个夹体闭合状态下的总厚度控制在较小范围，不会在门体内侧突出太多，适配1.5mm到3mm厚度的钣金门安装，安装孔的孔距做了通用化设计，和市面上常见的同类型门夹安装尺寸兼容，老旧设备更换的时候不需要重新在门板上打孔，直接替换原有配件即可。中部的连接部位预留了一定的浮动间隙，允许上下安装面存在小角度的安装偏差，即使门框和门体的安装面存在1到2度的角度差，弹簧的自适应伸缩也能保证整个夹体贴合受力，不会出现局部应力集中导致基板断裂的问题。实际使用中，当门体推动夹体闭合时，弹簧被逐步压缩，到闭合位置后弹簧的回弹力会把上下基板往相反方向顶，从而让门体和门框之间的密封胶条保持均匀的压紧量，不会出现某一侧缝隙过大漏灰、漏水的情况。

　　和普通的刚性门挡相比，这种带弹簧的结构有明显的缓冲效果，关门的时候即使力度稍大，弹簧也能吸收一部分冲击，不会发出生硬的碰撞异响，也能避免长期硬碰撞导致门板变形。在建模的时候，各个零件的配合公差都做了合理预留，弹簧和导向柱之间留了足够的间隙，不会因为弹簧伸缩过程中出现偏磨导致卡滞，基板上的安装沉头孔深度也做了精确控制，螺栓拧紧后头部不会高出基板表面，避免门体开合时螺栓头刮蹭到门框上的其他部件。整个结构没有易损的小零件，除了弹簧之外其他部件都是金属切削或者钣金冲压成型，正常使用环境下基本不需要维护，即使弹簧出现疲劳失效，只需要拆开中部的连接销就能更换弹簧，不需要把整个夹体从门板上拆下来，后期维护的效率很高。对于做小型设备结构设计的工程师来说，这种门夹结构可以直接套用在各类需要经常开合的检修门、防护门位置，不需要重新从零开始设计弹簧参数和安装尺寸，能节省不少结构设计的时间，同时因为结构简单，加工制造的成本也很低，适合批量设备装配使用。
