铝型材框架皮带式工业传送带三维设计

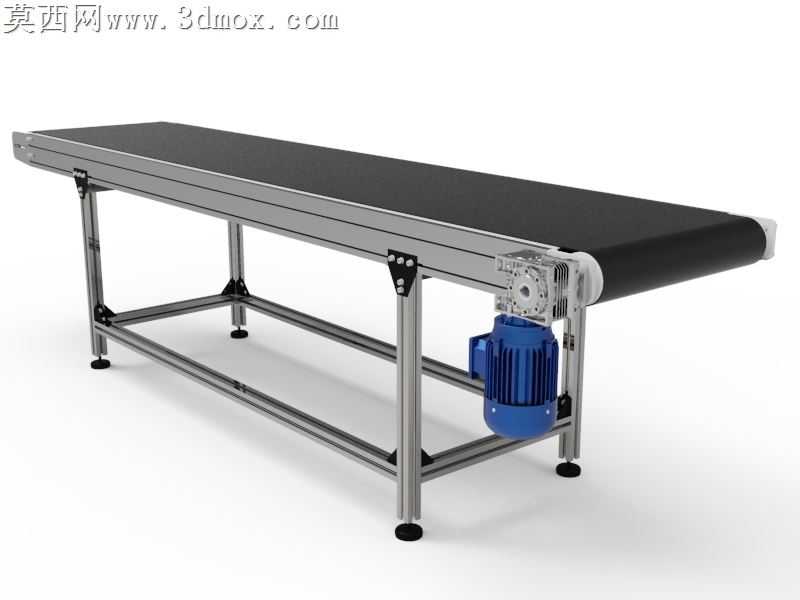

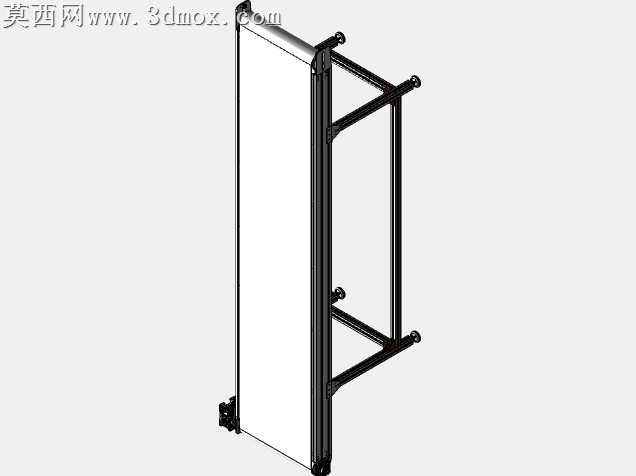

本作品为工业生产场景常用的皮带式传送带三维设计，整体采用模块化建模思路完成全结构搭建，建模过程中严格遵循机械设计通用规范，对每一处装配结构都做了干涉校验，确保各部件配合逻辑符合实际生产制造的公差要求。模型主体框架选用工业铝型材作为支撑结构，建模时还原了铝型材的标准槽道结构、端面连接细节以及型材拼接处的角件固定结构，支撑腿底部设计有可调脚杯结构，可实现设备水平度的微调，适配不同平整度的车间安装地面。输送面选用黑色哑光PVC皮带材质，渲染时调整了材质的粗糙度与漫反射参数，还原工业皮带表面的细微磨砂质感，同时对皮带两端的辊筒张紧结构做了精细化建模，还原了张紧调节螺栓、辊筒轴承座的细节结构，可直观呈现皮带张紧度调节的实现逻辑。驱动端采用减速电机直连驱动的结构设计，建模时还原了减速电机的散热筋、接线盒、输出轴连接法兰等细节，电机与主动辊筒的连接结构、安装固定支架都按照实际装配关系完成搭建，清晰展示动力传递的完整路径。设备底部设计有横向铝型材加固横梁，提升整体框架的结构稳定性，避免长距离输送过程中框架出现形变。渲染阶段采用工作室均匀布光方案，搭配浅灰色地面环境，通过柔和的阴影效果突出设备的结构层次，金属铝型材部分调整了金属度与反射参数，还原阳极氧化铝型材的哑光金属质感，电机部分做了蓝色烤漆材质效果，脚杯的橡胶底座、金属调节螺杆都赋予了对应材质，让整体渲染效果贴近真实工业设备的视觉表现。设计过程中充分考虑了设备的实用性与装配合理性，所有标准件都选用通用工业规格，为后续的工程出图、实际生产制造提供可靠的三维模型参考，完整呈现了小型皮带输送机从框架搭建、驱动选型到输送面配置的全流程设计逻辑。
