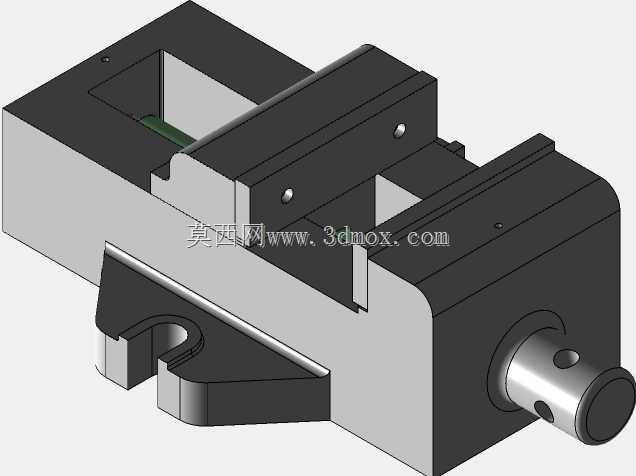

机加工装夹用机械虎钳三维结构

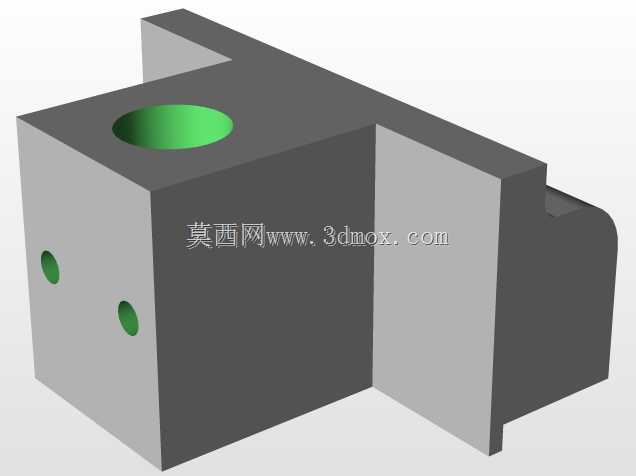

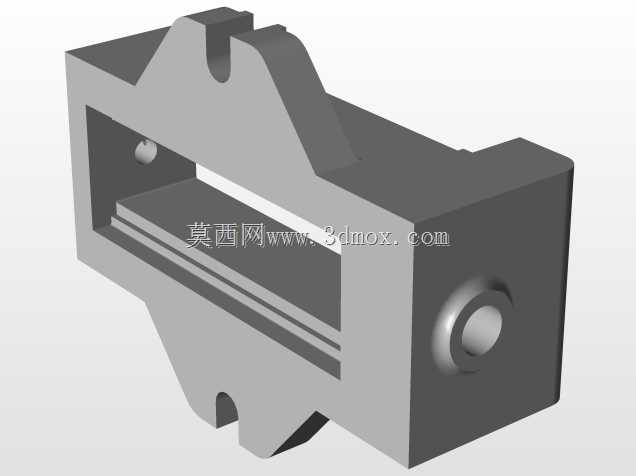

　　在常规机加工、钳工装配、小型零件修配的作业场景里，机械虎钳是工位上出现频率极高的通用工装，不管是台式钻床的钻孔工位、普通铣床的小件铣削工位，还是钳工台的锉削、划线、装配工位，都能看到这类夹持部件的身影，它的核心作用是通过稳定的夹紧力将待加工工件牢牢固定在作业基准面上，避免加工过程中工件出现位移、振动，进而保证加工尺寸精度与作业安全性。这套虎钳的结构设计完全围绕夹持稳定性与操作便捷性展开，整体采用开式框型钳体作为基础承载结构，固定钳身与活动钳身的配合面采用了加宽的导轨导向结构，相比窄导轨的简易虎钳，这种结构在夹持长条形工件或者承受较大铣削侧向力的时候，活动钳身不会出现偏摆，钳口的平行度能够长期保持稳定，不会因为频繁受力出现导向间隙过大的问题。

　　钳口部分预留了标准的钳口板安装位，可根据加工工件的材质更换不同齿形、不同材质的钳口板，比如夹持软质有色金属件时可以更换铜质或者尼龙钳口，避免夹伤工件表面，夹持毛坯件时则可以更换带尖齿的淬火钢钳口，增大夹持摩擦力防止工件打滑。传动部分采用了常见的丝杠螺母传动结构，丝杠的端部设置了与钳身配合的轴向限位结构，转动丝杠时活动钳身只会沿着导轨方向做直线往复运动，不会出现轴向窜动，丝杠的导程经过合理匹配，既保证了夹持时的增力比，让操作人员不需要施加过大的手轮力就能获得足够的夹紧力，也保证了钳身开合的行程效率，不需要转动太多圈就能完成工件的装夹与拆卸。

　　从安装边界来看，这套虎钳的钳体底部设置了标准的安装定位槽与螺栓过孔，能够直接适配大多数标准机床工作台的T型槽间距，不需要额外制作过渡安装板就可以完成固定，整体外形尺寸兼顾了夹持行程与工位占用空间，固定钳身的高度经过优化，在保证足够夹持深度的前提下，不会因为钳身过高导致加工时刀具与钳体发生干涉，尤其是在立式铣床加工工件上表面特征时，钳体的上边缘高度低于工件装夹后的基准面，能够给刀具留出足够的走刀空间。在实际使用场景中，这类虎钳除了单独作为工位夹持工具使用，还可以配合回转底座、正弦规等附件完成角度工件的装夹，或者多台虎钳并排安装在工作台上实现批量小件的同步装夹，提升加工效率。

　　设计过程中对钳体的受力薄弱位置做了针对性的结构加强，比如钳身的转角位置、丝杠安装座位置都设置了合理的过渡圆角与加强筋，避免夹紧力过大或者承受冲击载荷时出现钳体开裂的问题，所有活动配合面都预留了合理的间隙与润滑通道，日常维护时只需要定期在导轨面、丝杠螺母位置加注润滑脂，就能长期保持操作的顺畅性，不会因为碎屑进入配合面出现卡滞。钳体的排屑设计也做了考量，导轨面的外侧设置了排屑斜面，加工产生的金属碎屑不会堆积在导向缝隙里，日常清理时只需要用毛刷沿着斜面清扫就能将碎屑排出，减少碎屑进入配合面造成的导轨磨损。这套结构的所有零件都具备良好的加工工艺性，钳体部分可以采用铸铁铸造成型后经过时效处理再进行机加工，丝杠、螺母等传动件可以采用标准型材加工后进行热处理提升耐磨性，钳口板采用标准钢材淬火处理，整体制造成本可控，同时能够满足常规机加工场景下的夹持精度与使用寿命要求，不管是用于小批量零件加工的生产车间，还是用于工具维修、模型制作的工作室场景，都能稳定发挥夹持作用。
