不锈钢平开合页结构设计方案

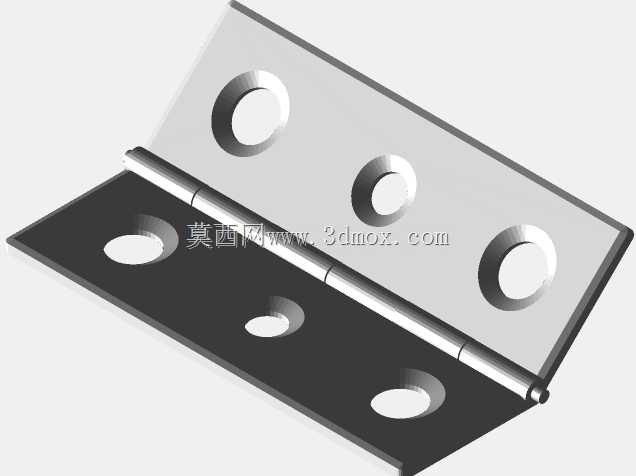

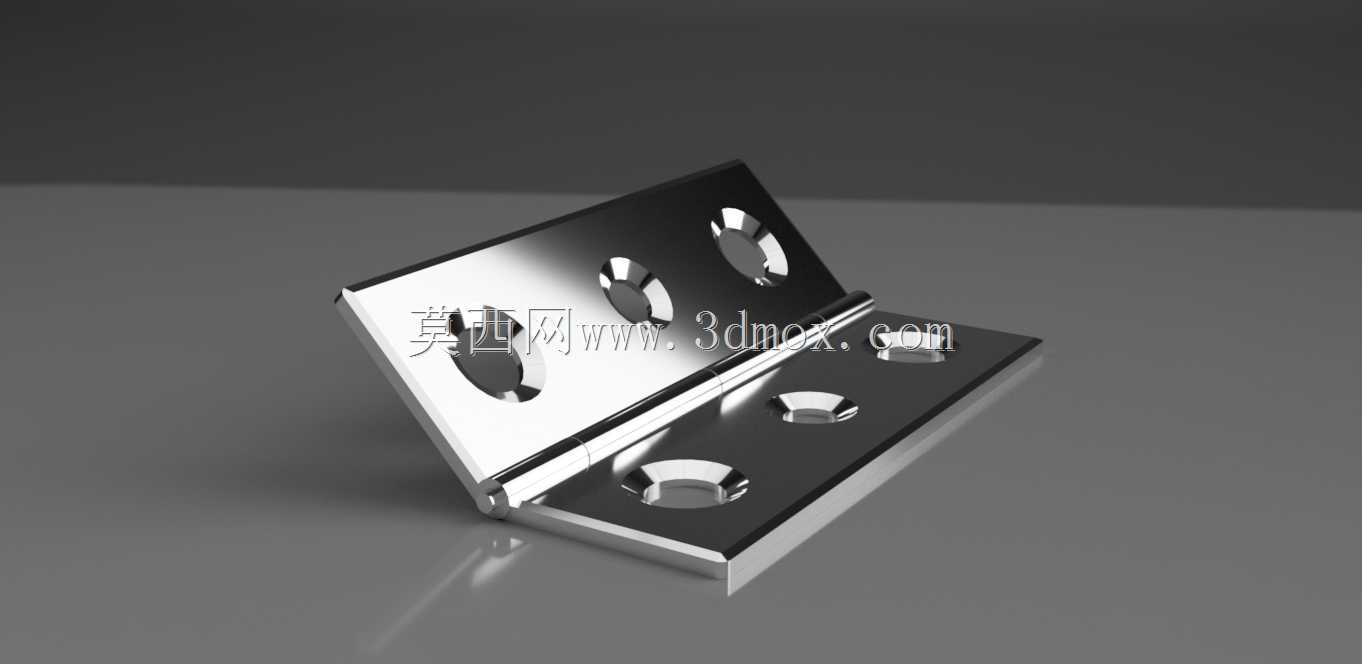

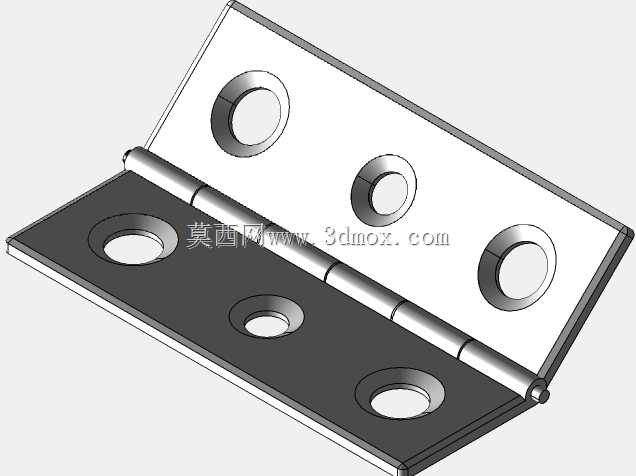

这类平开合页作为最基础的转动连接件，广泛应用在各类室内门、机柜柜门、小型设备检修门、家具柜体门板的铰接场景中，核心作用是实现两个被连接件之间绕固定销轴的定角度转动，同时承担门板开合过程中的径向与轴向载荷，保证门板转动过程无卡滞、无窜动，闭合后贴合紧密无错位。从结构设计逻辑来看，该合页采用对称双页片配中间销轴的经典结构，两个页片分别通过沉头螺钉固定在门框与门板对应安装位，沉头孔的设计可以保证螺钉安装后端面与页片表面齐平，不会出现凸起刮蹭门板或门框的问题，合页转动部位采用卷边包销轴的工艺，销轴与页片卷边之间预留合理的转动间隙，既保证转动顺滑无阻滞，又不会因为间隙过大导致门板安装后出现下垂晃动的问题。页片整体采用平直冲压成型，边缘做了倒角去毛刺处理，避免安装过程中划伤操作人员，表面做镜面抛光处理，除了提升外观质感之外，也能在潮湿使用环境下降低锈蚀概率，延长配件使用寿命。在安装边界设计上，合页的页片厚度、销轴直径、安装孔位间距都匹配常规门板的安装尺寸要求，单个合页的承重范围适配常规厚度的室内木门、铁皮机柜门板，安装时只需要在门框与门板对应位置开出匹配页片厚度的合页槽，保证页片嵌入后与安装面齐平，再对应拧入固定螺钉即可完成安装，不需要额外做复杂的适配加工。设计过程中需要重点校核销轴的抗剪切强度，以及页片安装孔位的抗拉强度，保证在门板频繁开合的使用周期内，不会出现销轴变形断裂、页片安装孔位豁裂的问题，同时转动部位的配合公差需要控制在合理区间，公差过大会导致合页转动松垮，门板闭合错位，公差过小则会出现转动卡滞，甚至环境温度变化后出现胀死无法开合的问题。这类合页的结构简单可靠，加工工艺成熟，是各类铰接场景中应用最广泛的基础五金配件，建模过程中需要准确还原沉头孔的锥度、卷边部位的圆弧过渡、销轴与页片的配合间隙，保证模型导出后可以直接用于安装干涉校验、结构装配模拟，不需要额外做尺寸修正。
