车辆转向系统用关节接头总成结构设计

该关节接头总成是车辆转向系统中的核心传力连接部件，主要应用于乘用车辆、商用车辆的转向传动链路中，承担着连接转向拉杆与转向节臂、传递转向作用力同时补偿装配与运行过程中角度偏差的核心作用，在车辆行驶过程中，需要持续承受来自路面的交变冲击载荷、转向操作的推拉载荷，同时要允许连接的两根杆件之间存在小范围的角位移与轴向线位移，避免转向机构出现卡滞、应力集中断裂的问题，保障转向操作的顺滑性与行驶安全性。

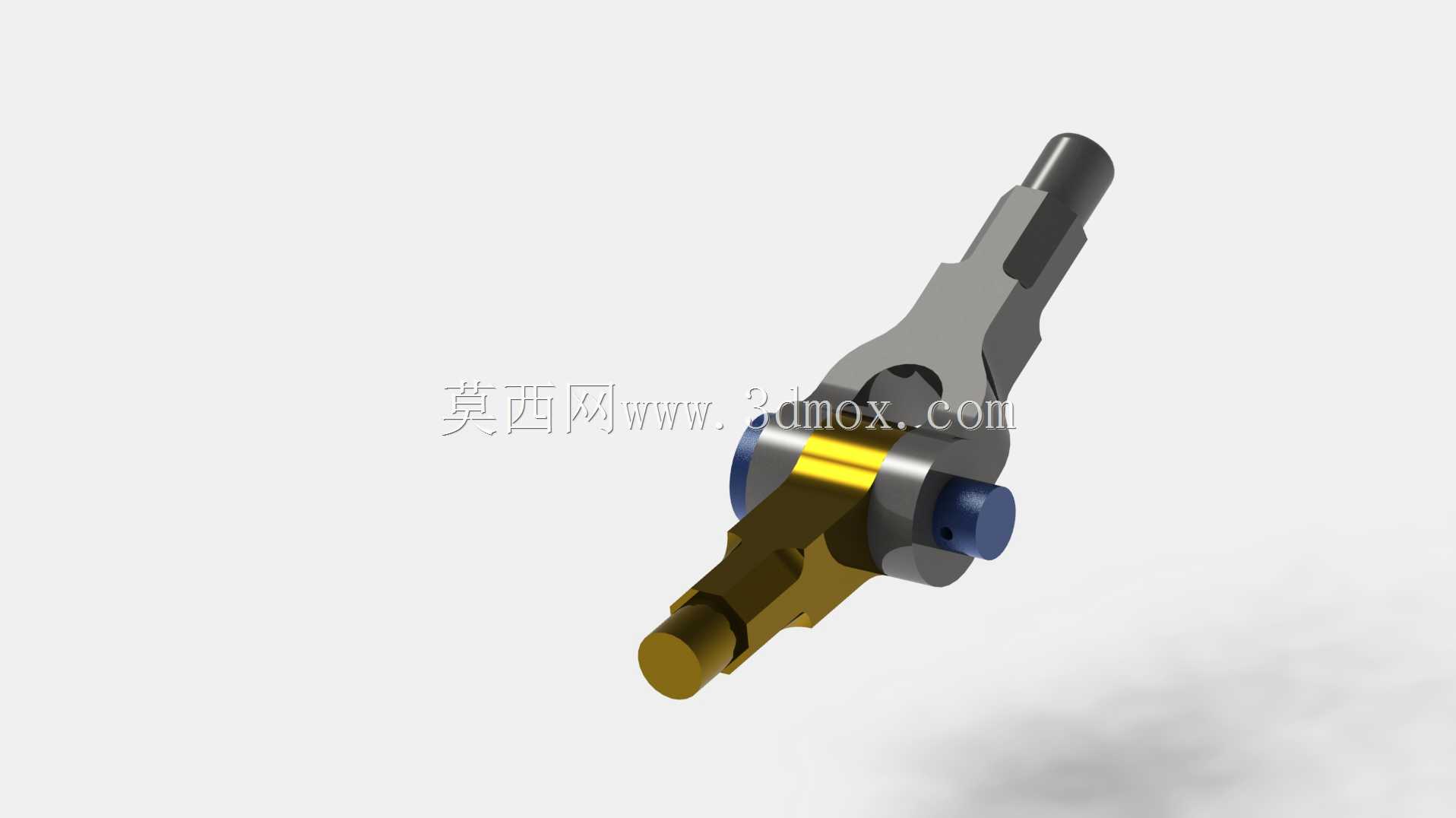

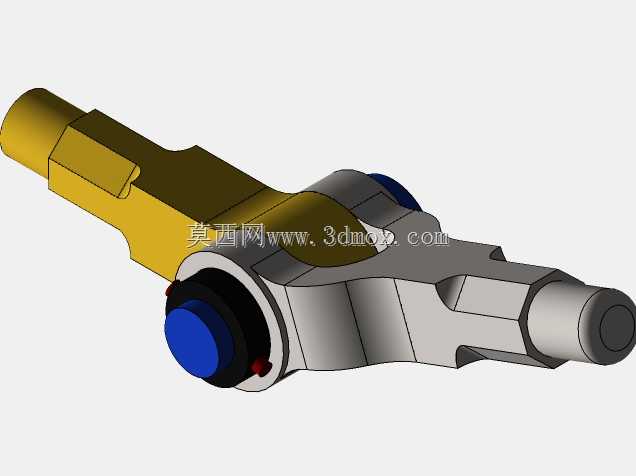

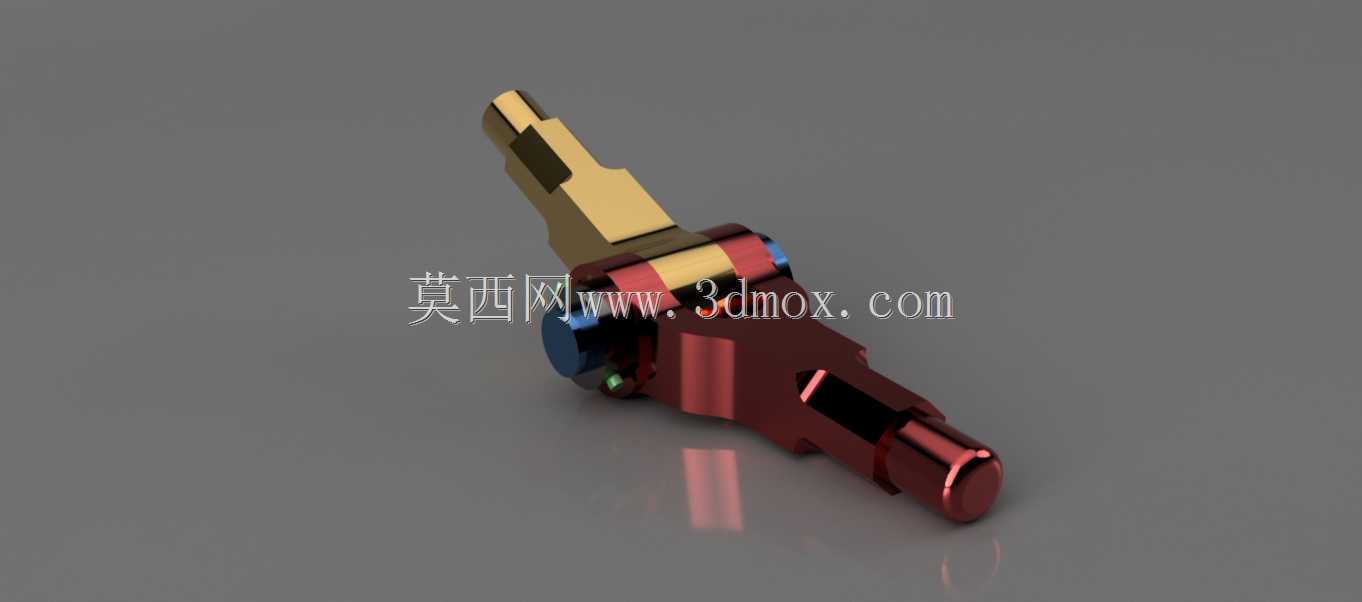

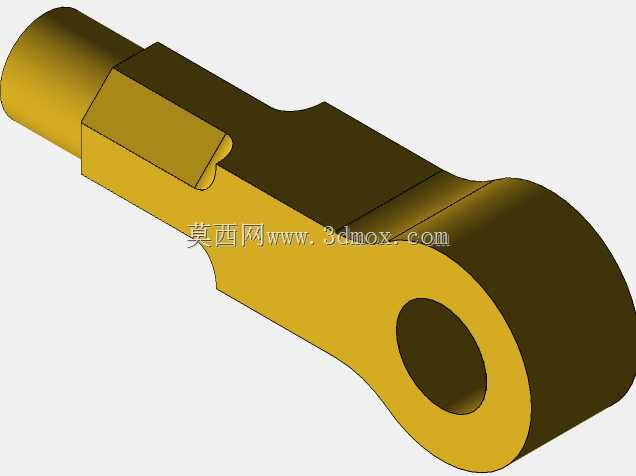

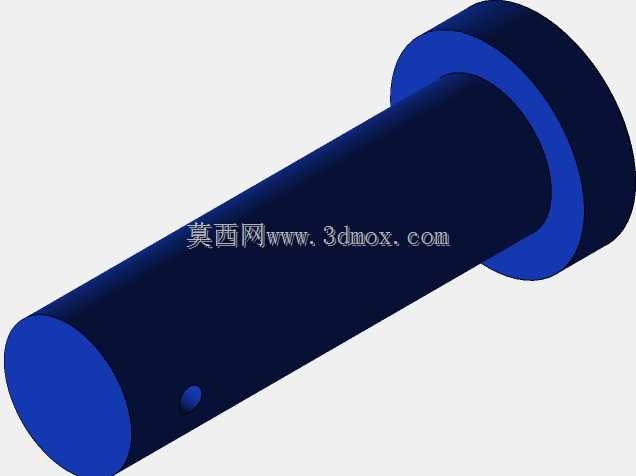

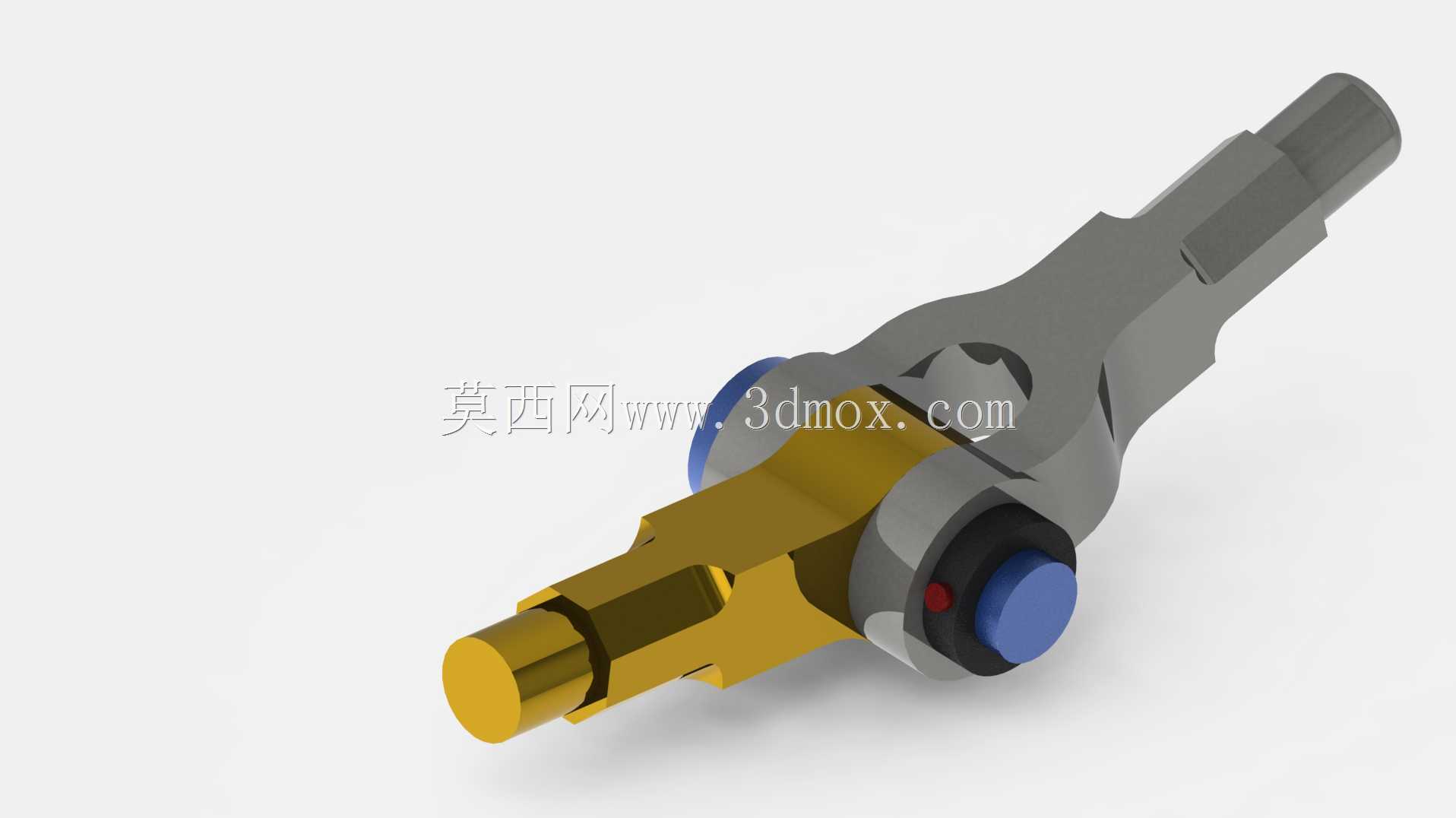

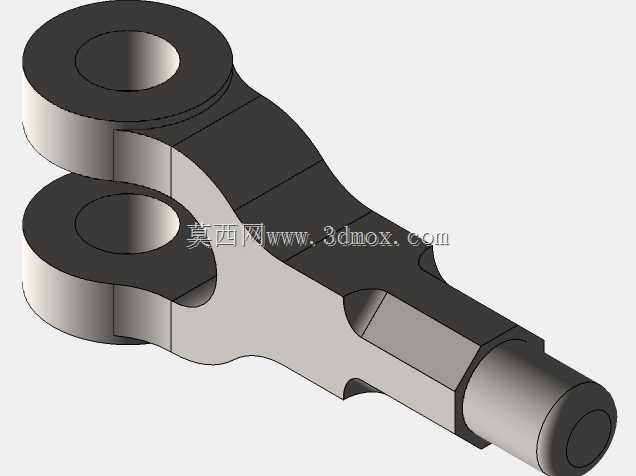

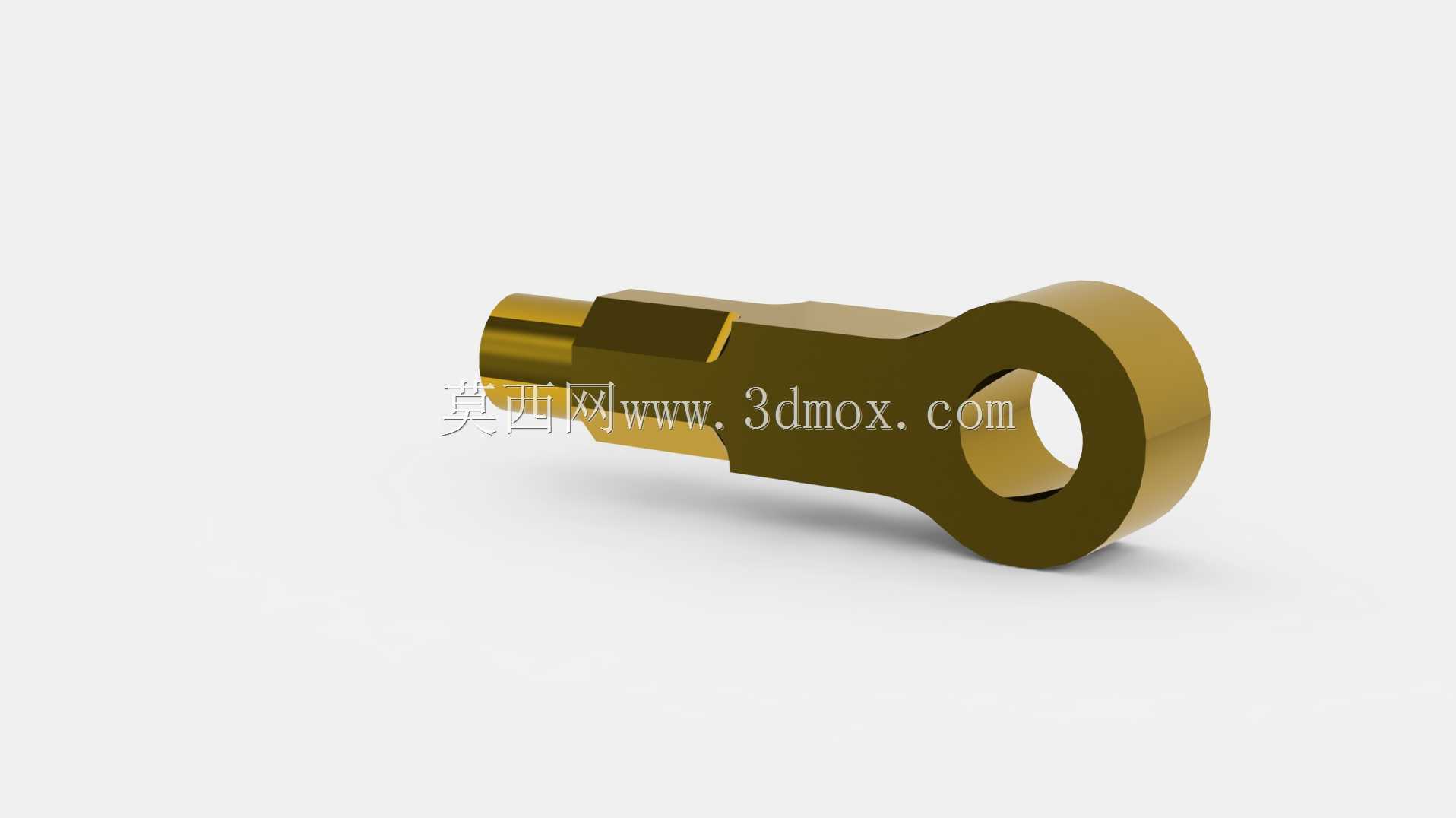

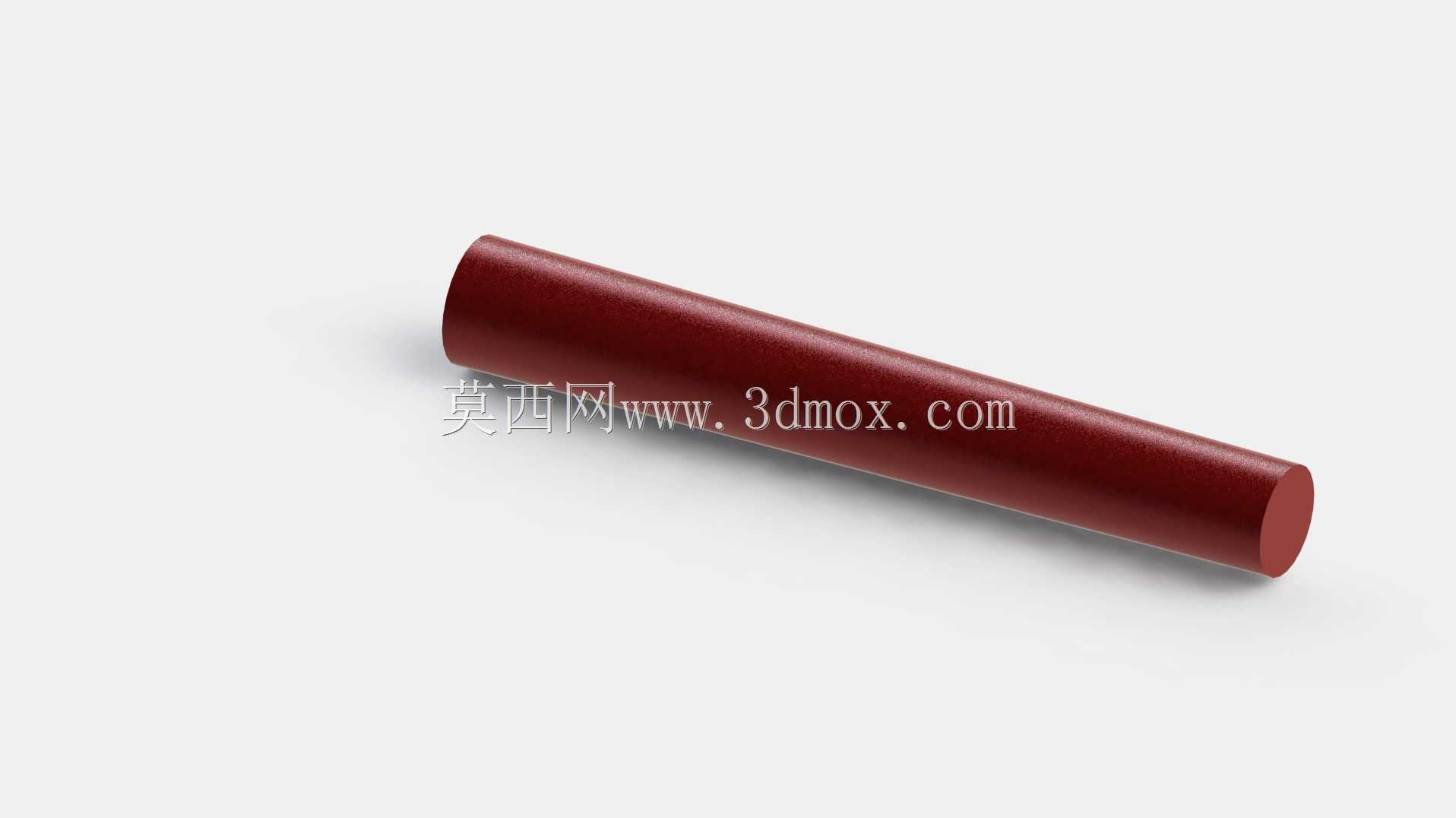

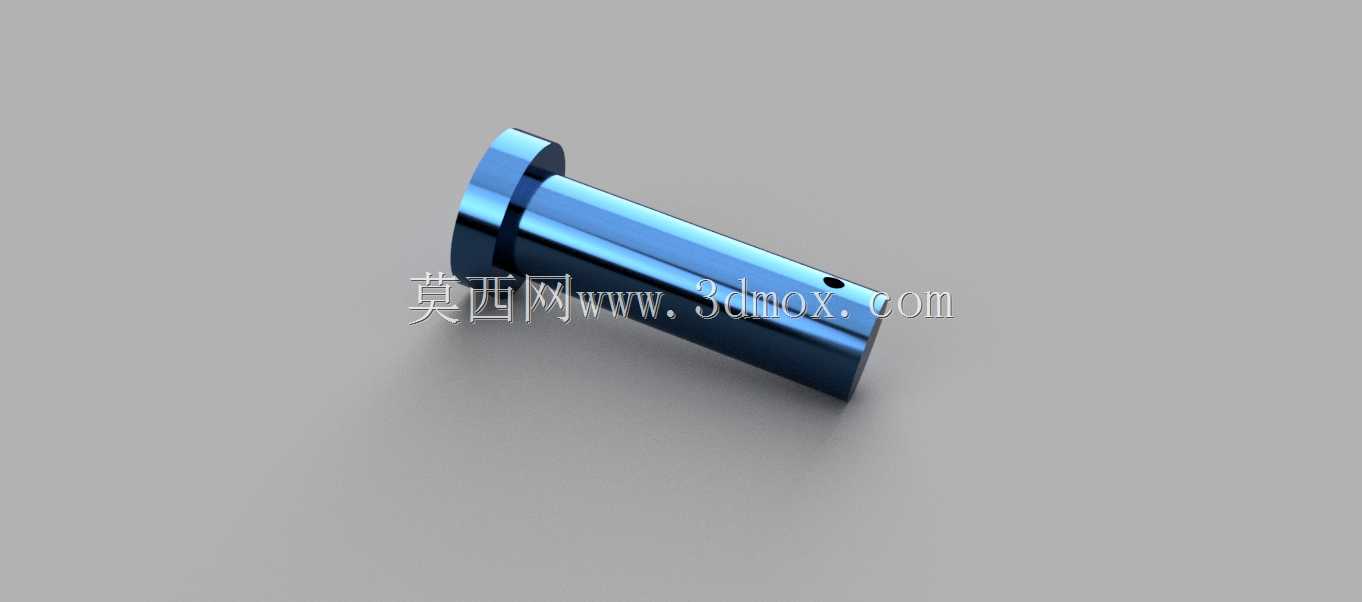

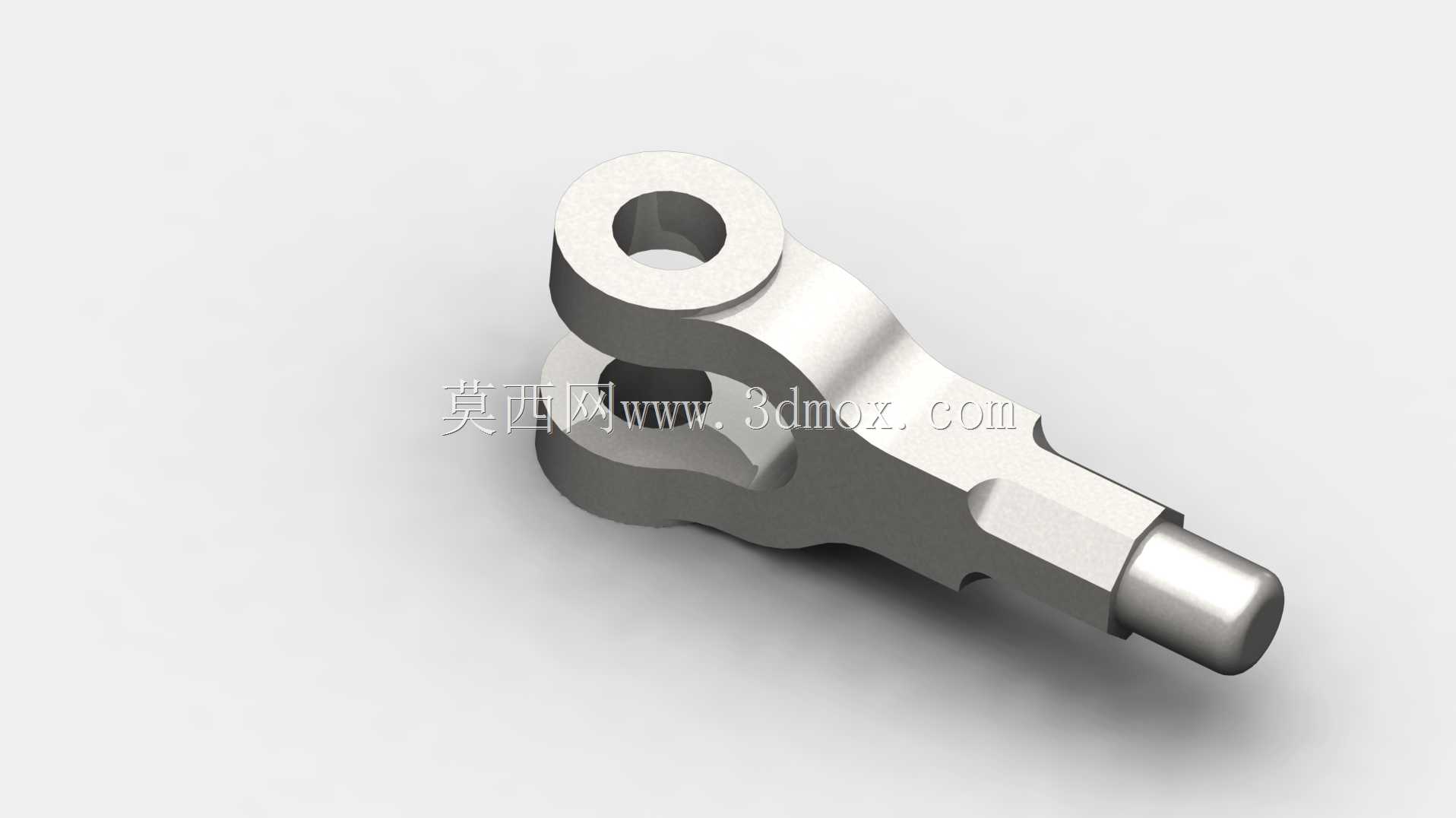

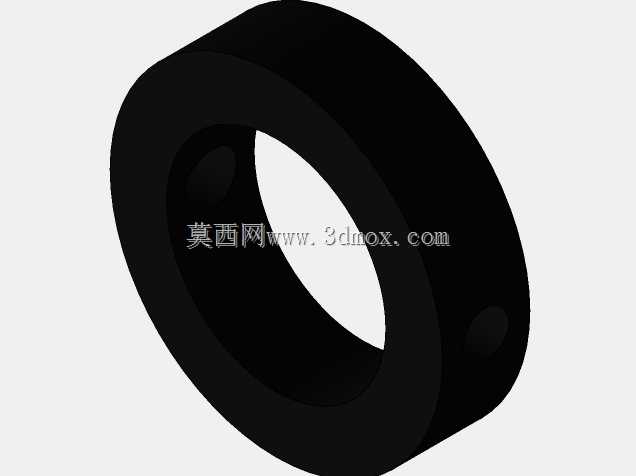

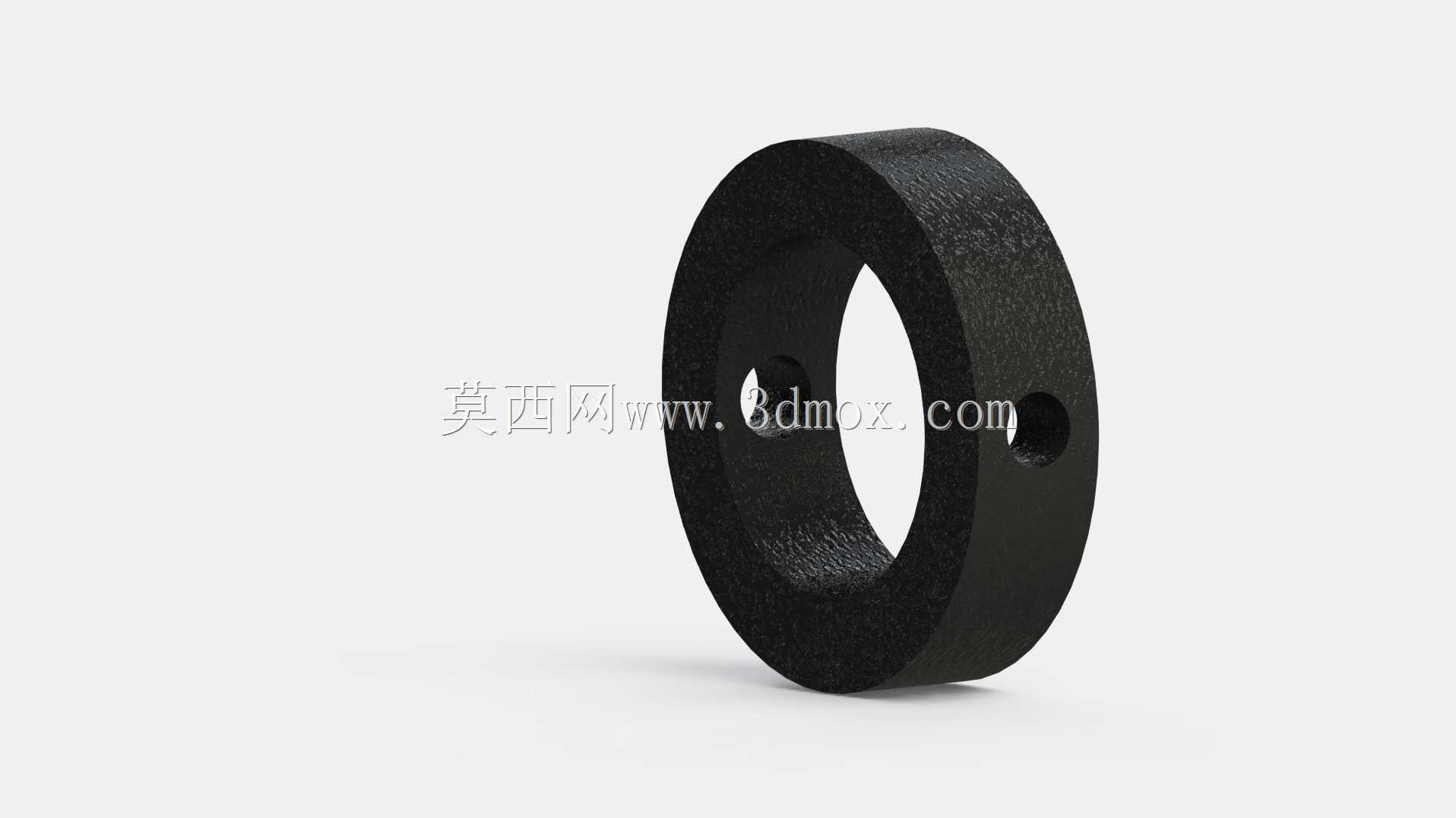

从功能特性来看，该总成采用多部件组合装配结构，核心包含单目与双目铰接配合的关节销组件，铰接部位做了耐磨与限位设计，既可以保证转动自由度的灵活度，又能限制超出设计范围的位移量，避免接头脱开引发安全事故；接头的两端连接结构分别适配不同规格的转向杆件，一端采用插接锁紧结构与转向拉杆配合，另一端采用轴销铰接结构与转向节摇臂连接，连接部位的接触面做了贴合度优化，保证载荷传递过程中受力均匀，减少局部应力集中。

在设计思路上，该结构优先考虑了承载可靠性与运动灵活性的平衡，整体采用紧凑化布局，在满足强度要求的前提下尽可能缩小整体体积，避免与周边的悬架部件、制动管路、车架结构发生运动干涉；主体承载部位采用高强度合金结构的形态设计，铰接配合部位预留了润滑介质的存储空间，可降低长期运行过程中的磨损量，延长部件的使用寿命；外形设计上做了圆弧过渡处理，避免尖锐棱角带来的应力集中问题，同时减少装配过程中对周边橡胶密封件、线束的刮蹭损伤。

从安装边界来看，该总成的轴向总长度适配常规紧凑型乘用车的转向舱布局，最大外径处满足转向轮最大转角时的空间避让要求，两端连接位的尺寸与同平台车型的转向杆件接口完全匹配，安装时仅需对准连接孔位插入锁紧销、紧固连接螺母即可完成装配，不需要额外做适配性修改；铰接部位的转动角度范围覆盖了车辆满载、空载状态下悬架跳动带来的杆件角度变化量，同时满足转向过程中拉杆的摆动角度需求，在全行程运动过程中不会出现运动死点，可保证转向操作全程顺滑无卡滞，即使在颠簸路面行驶时，也能通过自身的小范围位移补偿吸收振动冲击，避免转向力异常波动影响驾驶手感。
