开口销式轴连接接头组件结构设计

在中小载荷的轴系传动场景里，这类销接接头的应用覆盖范围极广，从农用机械的传动轴对接、轻工输送线的辊筒轴连接，到小型机床的进给轴联动、手动工装的传力结构，都能见到这类结构的身影。不同于键连接需要在轴面加工键槽削弱轴体强度，也不同于过盈配合对装配同轴度要求极高，开口销接头依靠两个对称布置的楔形销块完成轴与套筒的锁紧，装配时不需要大型压装设备，现场检修拆解仅需敲击销块即可完成分离，非常适合需要频繁拆装维护、野外作业无专业工装的使用场景。

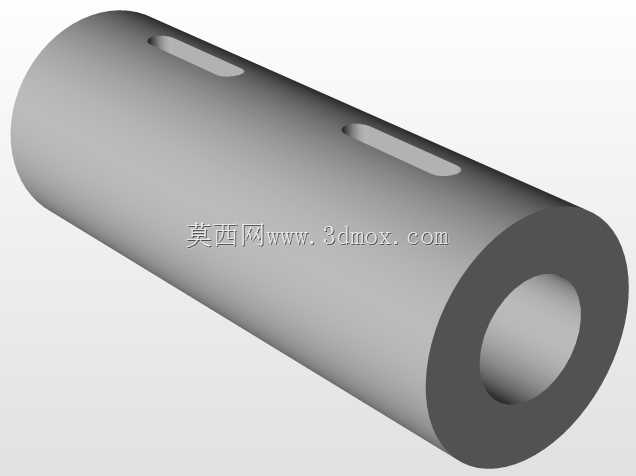

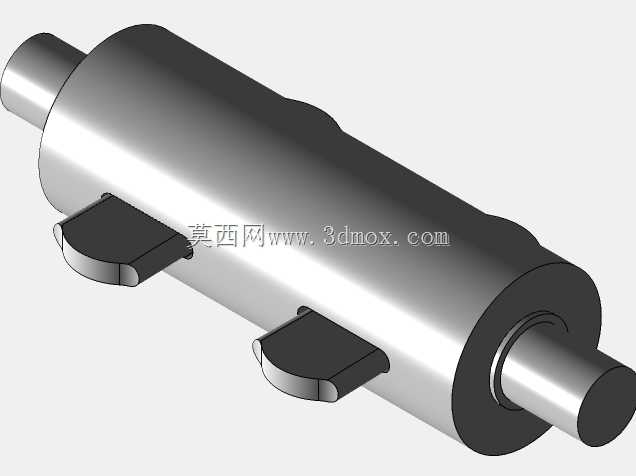

从功能实现逻辑来看，这套接头的核心是通过楔形面的自锁特性传递扭矩：中间的套筒主体两端加工有同轴的轴孔，用于对接两根待连接的轴段，套筒侧壁对称开有两个与销块斜面匹配的楔形通槽，销块装入后斜面与轴表面紧密贴合，当轴传递扭矩时，销块同时受到轴表面的摩擦力、套筒槽壁的挤压力，楔形角度设计在自锁角范围内，正常传动时销块不会松脱退出，即便承受短时冲击载荷，也能通过接触面的微小形变吸收部分冲击能量，避免轴体出现应力集中断裂。

设计这套结构时首先要核算的是销块的挤压强度，根据传递的额定扭矩反推销块与轴、销块与套筒槽的接触面积，斜面角度通常取4到6度，既保证自锁可靠性，也避免拆解时销块卡死在槽内无法取出。套筒的外径设计需要匹配对接轴的直径，一般取轴径的1.8到2.2倍，保证套筒自身的抗扭强度足够，两端轴孔的同轴度公差要控制在IT7级以内，否则装配后两根轴会出现偏斜，高速转动时产生额外的径向跳动，加剧轴承磨损。销块的外露高度需要严格控制，不能超出套筒外圆的最大轮廓，避免转动时与周边的防护罩、机架部件发生刮碰，销块的端部加工有小倒角，方便装配时对准槽口快速敲入。

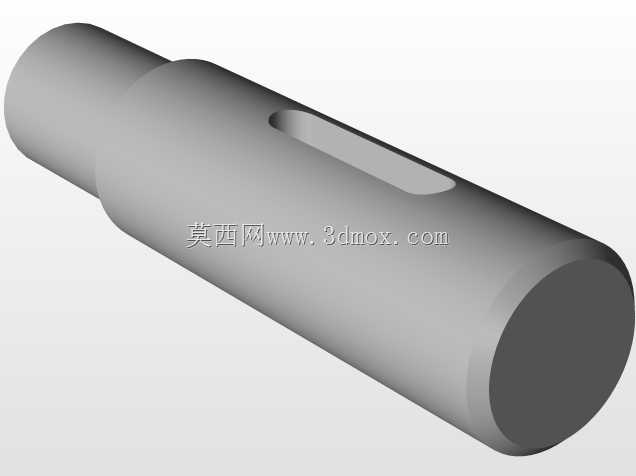

安装边界方面，这套接头对接的轴段需要在对应销块的位置加工出平面，平面的粗糙度不高于Ra3.2，保证与销块斜面的贴合率达到85%以上，如果直接用圆柱面与销块接触，会出现线接触的情况，局部压应力过大容易压伤轴表面，长期使用后出现松旷。装配时要注意两个销块的敲入深度保持一致，保证两个销块均匀承受载荷，避免单侧销块受力过大出现剪切断裂。轴端插入套筒的深度要达到套筒长度的45%以上，保证轴与套筒的配合长度足够，不会在径向力作用下出现轴头翘起的问题。

这类结构不适合高速大扭矩的重载传动场景，通常适用的轴转速不超过300转每分钟，传递扭矩在1000牛米以内的工况，比如手动操作的工装夹具传动、小型输送机的从动辊连接、农业机具的行走轴对接等场景，相比其他连接方式，它的结构零件少，加工难度低，不需要额外采购标准键、锁紧螺母等配件，普通的铣削设备就能完成全部零件的加工，在小型机械维修、非标工装自制场景下的实用性非常强。建模过程中需要特别注意楔形面的配合间隙，销块与套筒槽的侧面间隙控制在0.02到0.05毫米之间，间隙过大会导致传动时出现冲击异响，间隙过小则会导致装配困难，销块无法顺利敲入到位。套筒两端的轴孔口部加工有15度的导入倒角，方便轴段顺利插入孔内，即便是现场装配时轴段存在微小的对中偏差，也能顺着倒角滑入配合位置，降低现场装配的对中难度。
