卧式底座支撑工业电动马达结构

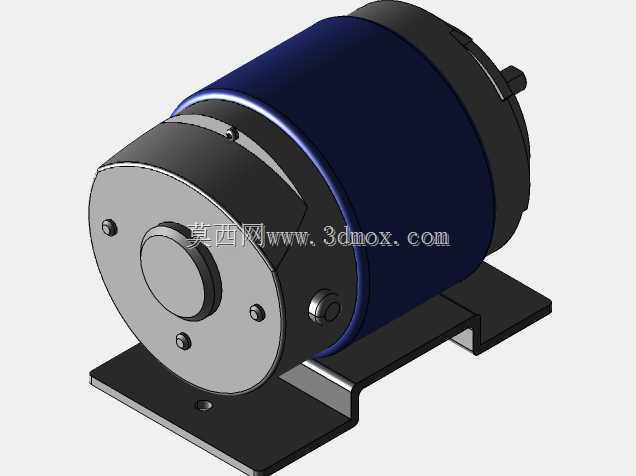

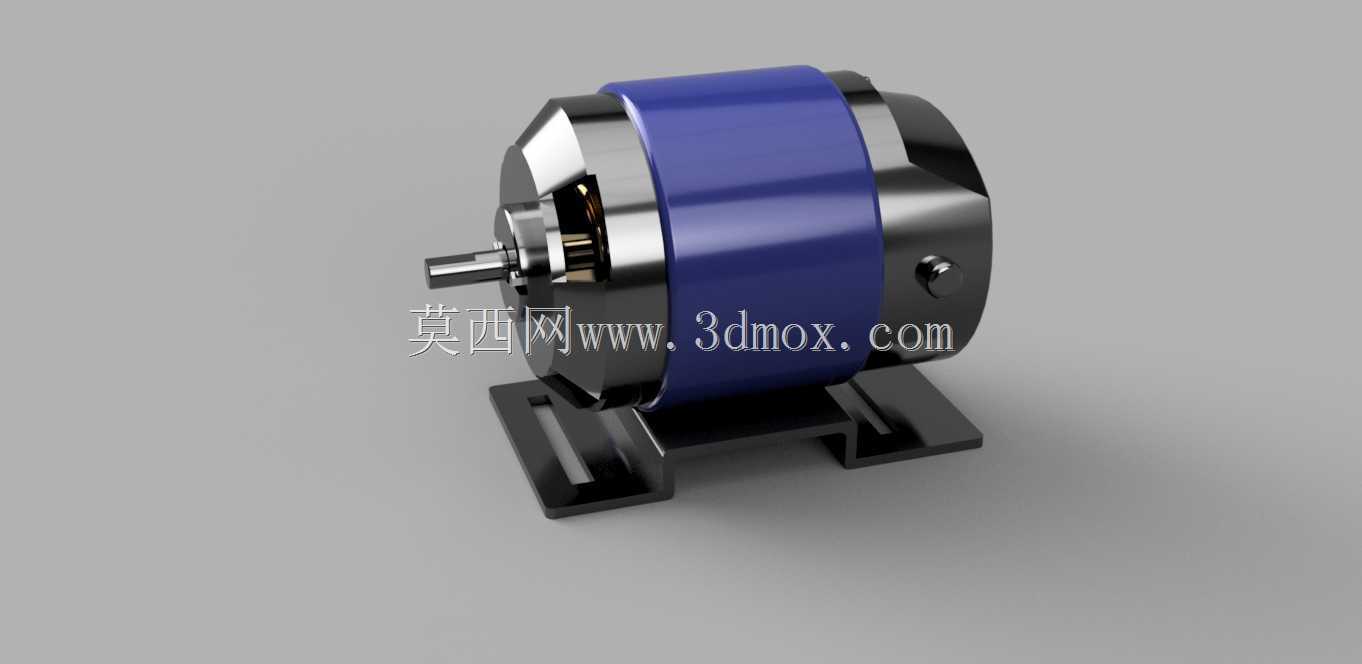

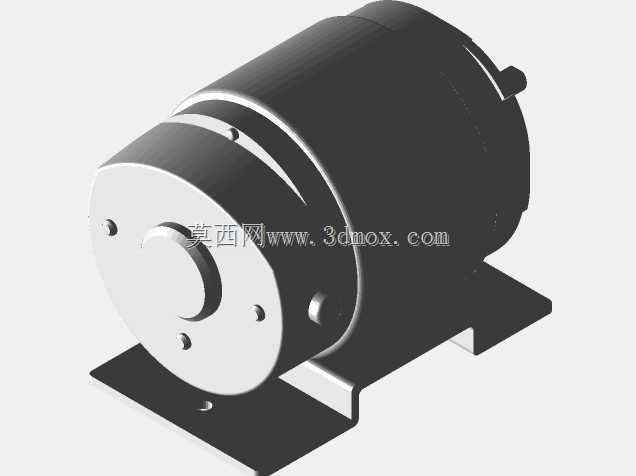

　　在常规轻工输送线、小型实验台架以及教学演示工位里，这类卧式电动马达常作为旋转动力源，直接带动带轮、联轴器或小型减速机构完成扭矩输出。整机采用圆筒形定子外壳搭配两端端盖的经典布局，中部蓝色包覆段对应定子铁芯所在区域，外壳曲面预留足够散热面积，保证连续运行时内部绕组热量能够通过壳体向外扩散；两端金属端盖承担轴承座定位功能，输出轴从前端盖中心伸出，轴端加工出适配联轴器或带轮的配合段，轴肩位置留出锁紧件安装空间，避免传动件工作时出现轴向窜动。底部一体式铸造型安装脚是整个部件的承载基础，两支脚对称分布在机身下方，脚面开设长条形安装槽，槽孔方向沿机身轴向延伸，现场装配时可以小幅调整电机与从动设备的中心距，补偿底座加工带来的位置偏差，

　　不需要重新在安装基板上扩孔。从结构设计逻辑来看，建模时优先保证定子内腔、端盖止口、轴承室与输出轴的同轴度，端盖与筒体的配合止口做台阶定位，装配后端盖不会出现径向偏移，两端轴承的支撑跨距经过合理分配，既可以抑制轴系高速旋转时的挠曲变形，也能避免悬臂负载导致轴承单侧过载。机身侧面预留的接线盒位置做了凸起造型，内部空间足以容纳接线端子与线缆固定结构，现场布线时线缆从接线盒接口引入，不会和旋转轴、传动带发生运动干涉。选型对接阶段，工程师可以直接参照模型的外轮廓确认安装边界：整机高度由底脚底面到筒体顶部计算，长度方向包含输出轴伸出段与后端盖余量，径向尺寸以筒体最大外径为准，在布局设备机架时，筒体周边要留出径向散热间隙，

　　输出轴前方预留传动件装拆空间，底脚安装面需要和设备基板贴合，若基板平面度不足，可在脚面下方加调整垫片校正轴系水平度。这类电机的应用场景不局限于固定工业设备，在小型非标自动化工作站、桌面式加工辅机里也常作为动力核心，模型完整还原了外部装配关系，结构工程师在做整机布局时，可以直接将其嵌入设备总成，校验轴系对接高度、安装孔位匹配度以及周边管线的避让空间，提前发现装配干涉问题，减少后续物理样机的整改工作量。
