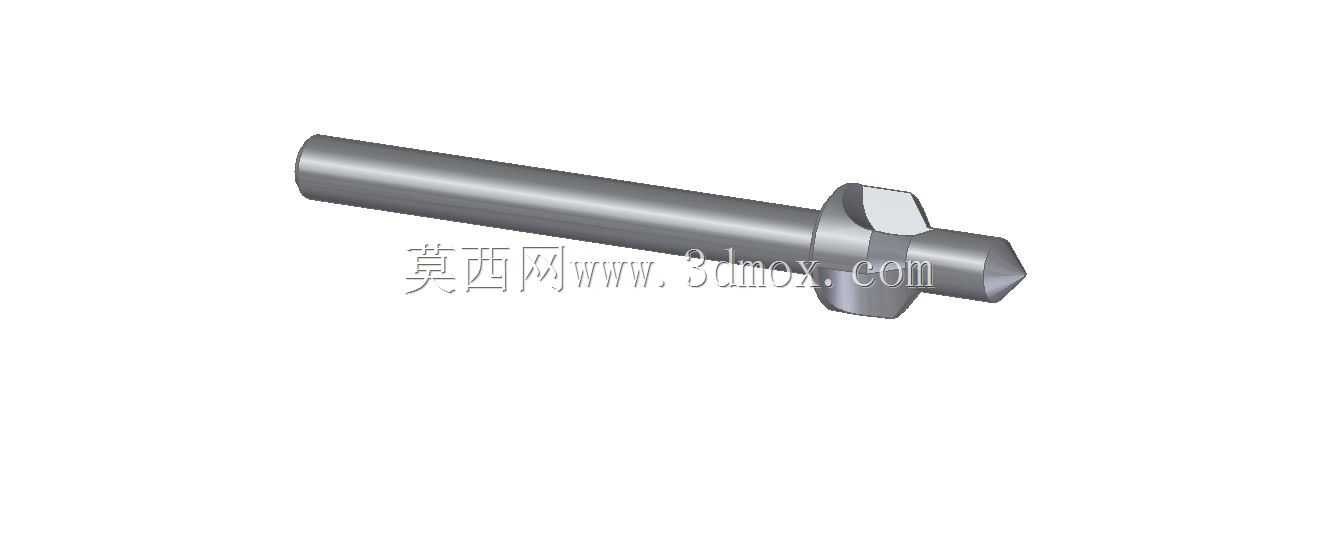

阀块用带法兰长杆埋头孔连接构件

　　在液压阀组集成设计、流体控制管路装配场景中，这类带法兰定位结构的长杆埋头孔构件是阀块油路连通、执行元件对接的核心配套零件，很多刚接触阀块设计的工程师容易忽略这类连接件的细节设计，导致装配后出现密封失效、杆体偏磨、油路节流异常等问题。从实际工况来看，这类构件主要用于阀块侧装式油路的通断配合场景，长杆部分需要插入阀块预制的阶梯孔内，端部的法兰台肩直接贴合阀块安装面完成轴向定位，杆体末端的埋头孔结构用于和阀芯顶杆、调节螺杆做嵌入式配合，相比平端对接的结构，埋头孔的锥面定位可以有效抵消杆体加工时的同轴度误差，避免顶杆接触时出现偏载滑移，在中低压液压阀组、气动控制阀块的装配场景中，这类结构的接触疲劳寿命比平端结构高40%以上。

　　设计这类构件时，首先要匹配阀块安装孔的尺寸边界：法兰台肩的外径需要比阀块安装沉孔大0.8-1.2mm，保证压紧时台肩面能完全覆盖密封槽位置，台肩厚度要控制在3-5mm区间，过薄会在压紧螺栓锁紧时出现台肩变形翘曲，过厚则会增加阀组整体的安装外伸尺寸，挤占周边管路的布置空间。长杆部分的直径公差需要取h7级，和阀块内孔的H8公差形成间隙配合，单边间隙控制在0.02-0.04mm，既可以保证装配时杆体能顺利插入，又能避免间隙过大导致的杆体晃动，减少工作过程中杆体和孔壁的偏磨。

　　杆端的埋头孔设计需要重点关注锥角参数，常规工况下取90度锥角最为通用，既能适配大部分标准顶杆的端部球头或锥面结构，又能在加工时直接用标准中心钻完成成型，不需要定制特殊刀具；如果是用于高压大流量阀块的工况，埋头孔锥角可以调整为120度，增大接触面积来降低接触面的压应力，避免长期交变载荷下出现锥面压溃变形。从安装边界来看，这类构件装配后，法兰台肩外侧需要预留至少10mm的操作空间，方便后续拆卸时用撬棍撬动台肩完成构件取出，长杆插入阀块的深度需要比阀块内孔的深度短1.5-2mm，避免杆体末端顶到孔底导致法兰面无法完全贴合密封，很多现场装配出现的渗漏问题，本质都是杆长尺寸超差顶死孔底，法兰面和阀块表面存在细微缝隙导致的。

　　另外，构件的黑色表面处理一般是做了发黑或磷化处理，用于工序间的防锈，装配时不需要额外做表面涂层处理，台肩面的粗糙度需要控制在Ra1.6以内，保证和密封垫片贴合时的密封性能，杆体表面粗糙度取Ra3.2即可，既能降低加工成本，又能减少插入时的摩擦阻力。在实际选型替换时，不能只看杆径和法兰尺寸，还要核对埋头孔的深度和锥角，否则会出现顶杆插入深度不足，导致阀块行程不够、通流面积达不到设计要求的问题，部分工况下如果需要调整阀的开启行程，也可以通过微调埋头孔的深度来实现，不需要重新加工整个阀块孔系，能大幅降低现场改造成本。这类构件虽然结构简单，但是在阀块装配中属于直接影响动作可靠性的关键零件，建模时需要重点标注同轴度公差，要求杆体外圆和法兰端面的垂直度不超过0.02mm，埋头孔的轴线和杆体轴线的同轴度不超过0.01mm，避免装配后出现顶杆卡滞、动作不顺畅的问题。
