安东诺夫进气保护接头结构设计

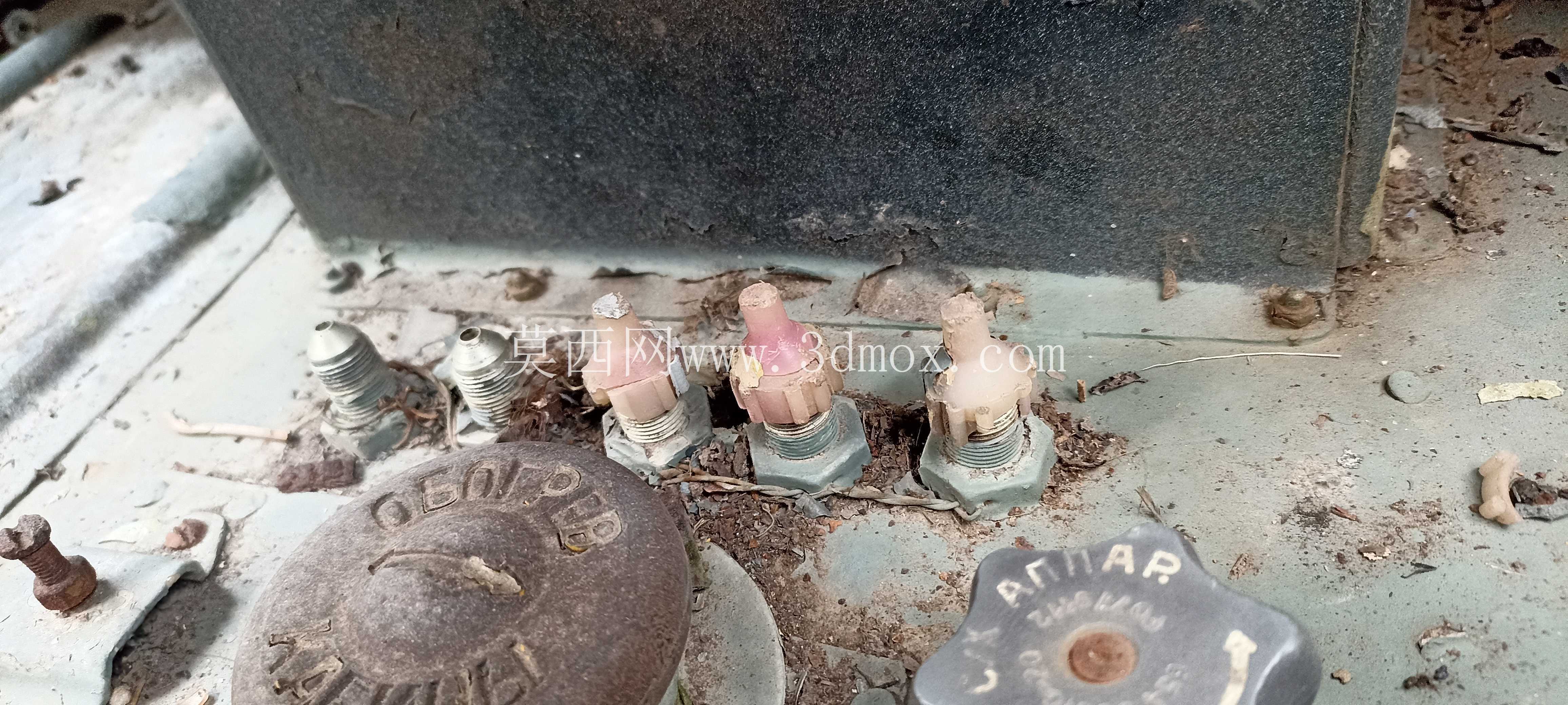

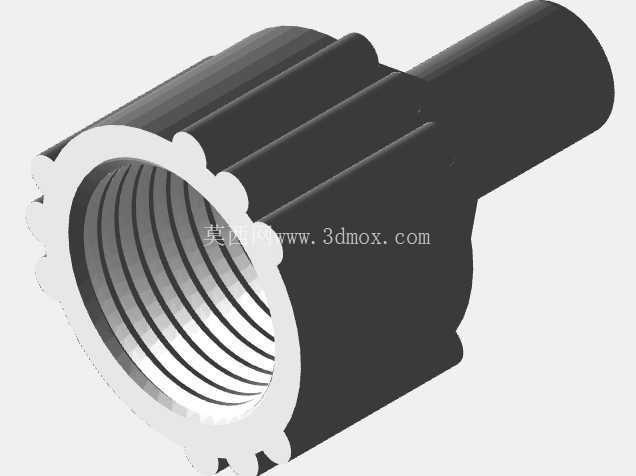

　　该零件属于气动管路系统的终端防护类连接件，主要应用在需要对进气端口进行密封防护、同时预留外接气路接口的工业气动回路场景中，常见于航空地面保障设备、工业气动工装、压缩空气输送支路的末端点位，用来避免未接管路时外界粉尘、水汽、杂物进入气路内部，同时在接入外接管路时可作为过渡连接结构使用。从结构设计来看，主体采用一端带内螺纹、一端带外伸接嘴的异径结构，内螺纹端的端口外缘做了均匀分布的齿形防滑结构，方便安装时借助工具或者徒手施加拧紧力矩，不需要额外加工扳手位就能满足常规安装的力矩需求，齿形的高度和间距经过匹配，既不会因为齿距过小导致加工时崩刀，也不会因为齿距过大导致握持或者卡装时打滑。

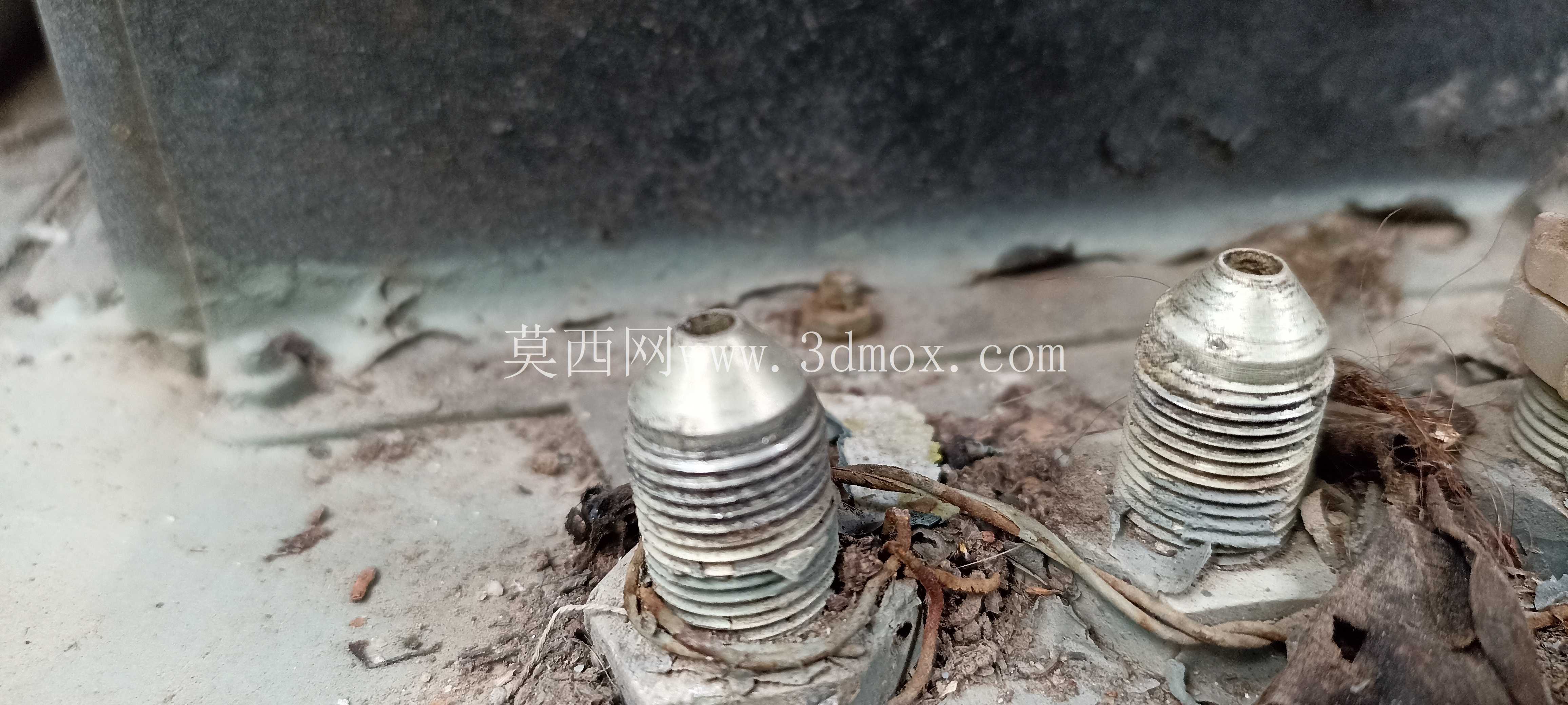

　　内螺纹的加工精度按照普通气动管路的密封要求设计，螺纹牙型采用标准管螺纹牙型，牙侧间隙控制在常规密封生料带或者密封圈可填充的范围内，不需要额外加工密封槽就能满足0.8MPa以下压缩空气工况的密封需求，内螺纹的入口处做了15度的倒角引导，方便对接外螺纹件时快速对中，避免螺纹错牙导致的密封失效。外伸的接嘴部分采用等径圆柱结构，接嘴的根部和主体衔接位置做了圆角过渡，避免应力集中导致的根部断裂，接嘴的外径尺寸匹配常规气动软管的内径公差，接嘴表面做了细微的滚花处理，当软管套接在接嘴上之后，滚花结构可以增加软管和接嘴之间的摩擦力，配合卡箍紧固之后可以承受常规气路的工作压力，不会出现软管脱落的情况。零件的主体外壁做了三段式的平面结构，这三个平面均匀分布在主体圆周上，当需要大扭矩拧紧的时候，可以用普通活动扳手卡在平面位置施加力矩，避免齿形结构承受过大扭矩出现崩齿的情况，平面的宽度和距离内螺纹端面的距离经过计算，不会和相邻安装位置的其他零件产生干涉。从安装边界来看，内螺纹端的最大外径控制在接嘴外径的1.8倍左右，安装时需要预留的径向操作空间不超过零件最大外径的1.2倍，轴向安装长度为主体长度加上接嘴长度，接嘴端不需要预留额外的轴向操作空间，只要满足软管的弯曲半径要求即可。

　　设计过程中重点考虑了压铸工艺的成型需求，所有的转角位置都做了不小于R0.5的圆角，避免压铸时出现充型不满或者冷隔缺陷，零件的壁厚整体保持均匀，主体壁厚和接嘴壁厚的差值不超过1.5毫米，避免压铸冷却过程中因为壁厚差过大导致的缩孔变形，内螺纹部分采用压铸后攻丝的工艺方案，螺纹的有效牙数控制在6到8牙，既满足连接强度要求，也不会因为攻丝深度过大导致加工效率降低。端口的齿形结构采用和主体一体压铸成型，齿形的拔模斜度设置为1度，方便压铸脱模时不会拉伤齿面，不需要后续二次机加工就能满足使用要求。

　　在实际使用场景中，该零件安装在气路分支的终端，当该支路暂时不需要外接用气设备时，可在接嘴位置加装防尘堵帽，配合内螺纹端的密封连接，完全阻断外界杂质进入气路内部；当需要接入用气设备时，只需要取下堵帽，将对应内径的气动软管套接在接嘴上，用卡箍紧固即可完成气路连通，不需要将整个接头从管路端拆下，大幅降低了现场气路改造的操作难度。零件的材质选用常规压铸铝合金，密度低、防锈性能好，适合在车间、户外场站等多种环境下使用，不会因为潮湿空气导致零件锈蚀堵塞气路，表面不需要做额外的涂装处理，压铸成型后经过去毛刺处理即可直接投入使用，加工成本低，适合批量生产应用。
