车床手动转位四方刀架结构设计

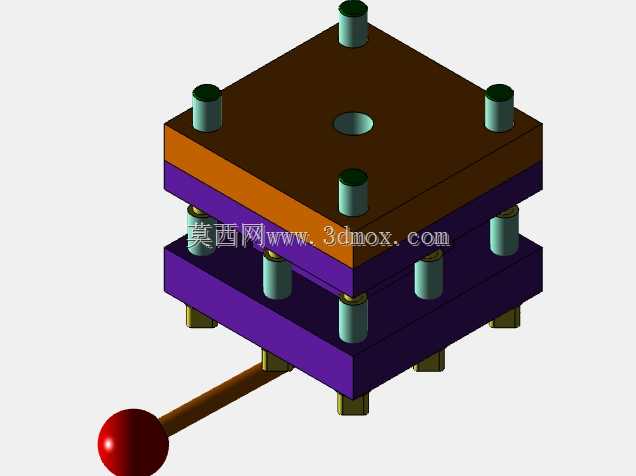

　　在普通卧式车床的切削加工场景中，刀架是直接决定工序切换效率与加工精度的核心功能部件，这套手动转位刀架的结构设计完全适配中小型普通车床的刀台安装基准，可覆盖外圆车削、端面车削、切槽、螺纹加工等多工序的刀具装夹需求，无需频繁拆装刀具即可完成四个工位的快速切换，能有效降低单件小批量加工过程中的换刀辅助时长。从结构分层来看，整套刀架采用叠层式装配逻辑，最下层为与车床中拖板连接的定位基座，基座上设置有定位销孔与螺栓过孔，安装时可直接匹配车床中拖板上的标准T型槽安装位，安装边界尺寸适配市面上多数CA6140、C6132等常规型号普通车床的刀台安装区域，不会与拖板行程范围内的尾座、卡盘部件产生运动干涉。

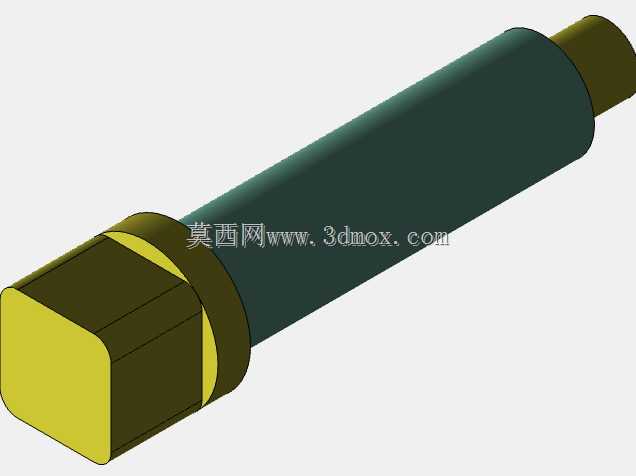

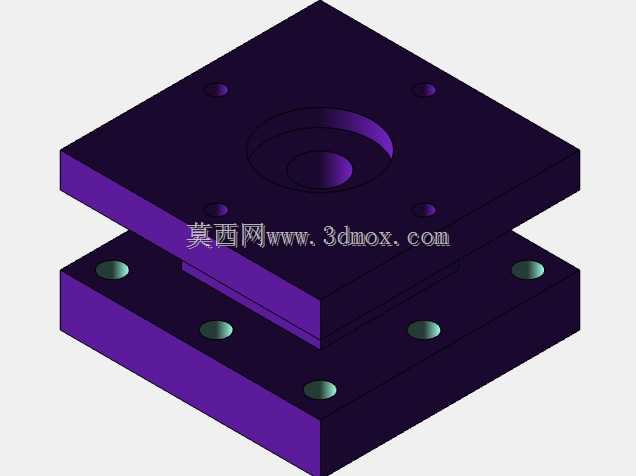

　　中间层为转位定位结构，采用端面齿盘与圆锥销组合的定位方式，每次转位90度即可完成工位切换，定位重复精度可控制在0.02mm以内，能够满足常规半精车、精车工序的位置精度要求，避免转位后出现刀具错位导致的加工尺寸超差问题。上层为刀具压紧平台，平台上均匀分布多组压紧螺栓，可同时装夹四把不同功能的车刀，压紧螺栓的行程可适配20mm至32mm刀方的标准车刀装夹，装夹时通过对称拧紧螺栓即可实现刀具的牢固压紧，切削过程中不会出现刀具松动让刀的问题。侧面延伸的操纵杆连接内部转位锁紧机构，操作时只需扳动操纵杆即可完成刀架的松开、转位、锁紧三个动作，操作力矩经过优化设计，操作人员单手即可完成换刀操作，无需额外施加过大的扳动力。

　　整套结构的导向柱均采用对称分布设计，上下层叠合时导向柱可保证各层装配的同轴度，避免长期使用后出现转位卡滞、锁紧失效的问题。在实际加工应用中，这类手动刀架的维护成本极低，日常只需定期在转位配合面加注润滑油即可保证长期顺畅运行，相比电动刀架结构更简单、故障率更低，非常适合维修车间、教学实训场景以及小型机加工门店的普通车床使用，能够在不改动车床原有结构的前提下直接替换安装，适配性极强。设计过程中充分考虑了切削受力的传递路径，切削过程中产生的径向力与轴向力可通过叠层结构直接传递到下方的中拖板基座，不会对转位定位机构造成额外的冲击载荷，可承受最大背吃刀量4mm的常规钢件车削负载，满足多数常规金属切削加工的负载要求。

　　刀架顶部的中心定位孔可用于安装辅助钻夹头或者对刀工具，拓展了刀架的使用功能，在需要进行端面钻孔、中心孔加工时，可直接在刀架上安装钻具，无需拆卸刀架更换尾座钻夹头，进一步缩短了工序切换的辅助时间。
