哈斯立式数控加工中心整机结构三维建模

项目分类:机床 发布时间:2025-10-12 ID:1089550
  • 哈斯立式数控加工中心整机结构三维建模
  • 哈斯立式数控加工中心整机结构三维建模
  • 哈斯立式数控加工中心整机结构三维建模
  • 哈斯立式数控加工中心整机结构三维建模
  • 哈斯立式数控加工中心整机结构三维建模
  • 哈斯立式数控加工中心整机结构三维建模
  • 哈斯立式数控加工中心整机结构三维建模
  • 哈斯立式数控加工中心整机结构三维建模
  • 哈斯立式数控加工中心整机结构三维建模

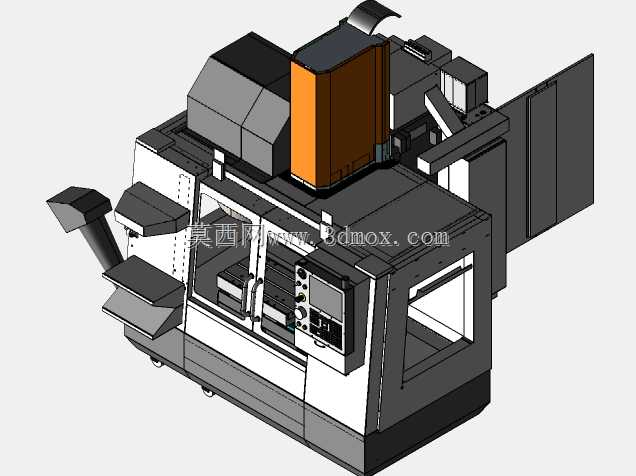

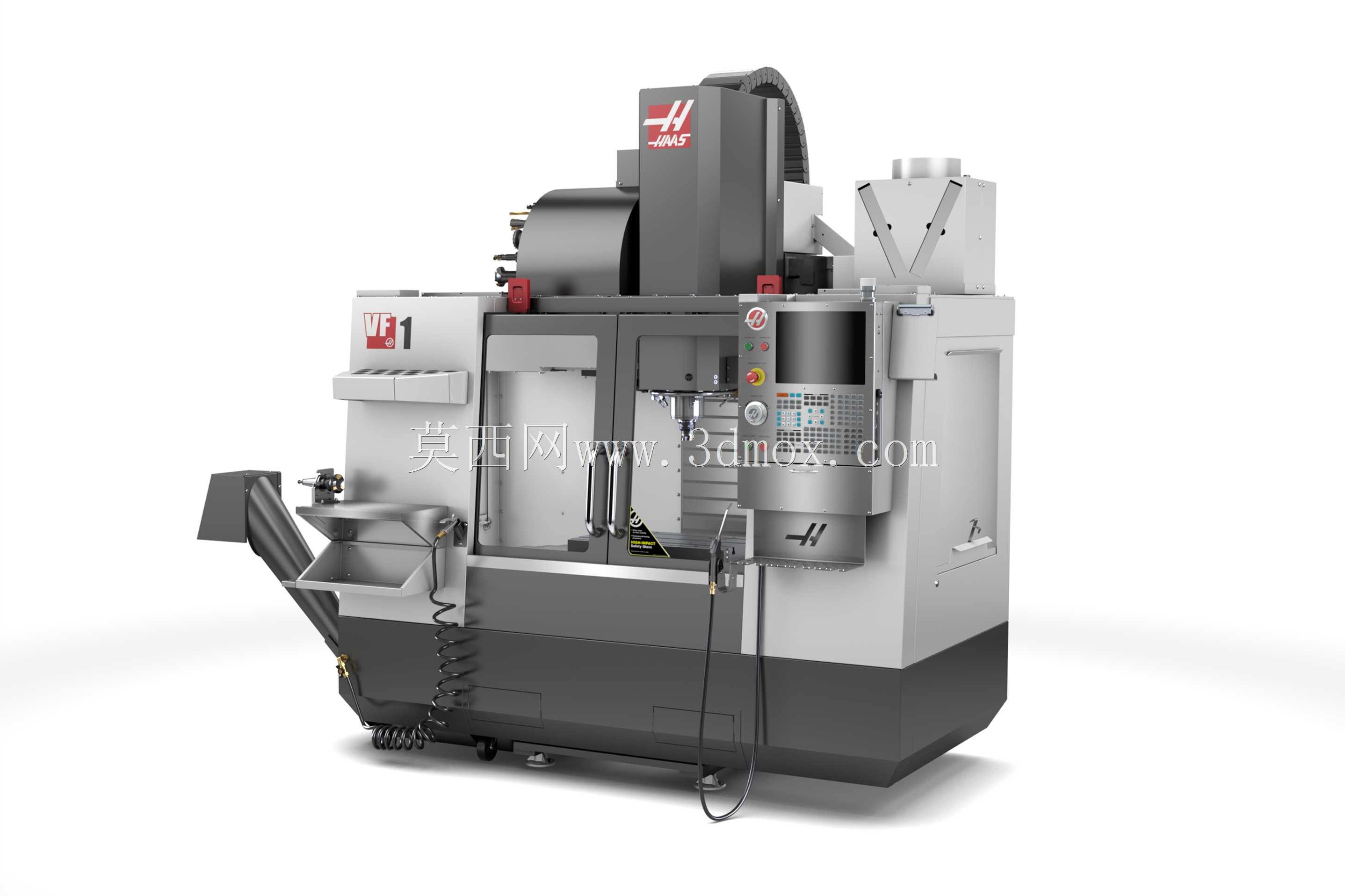

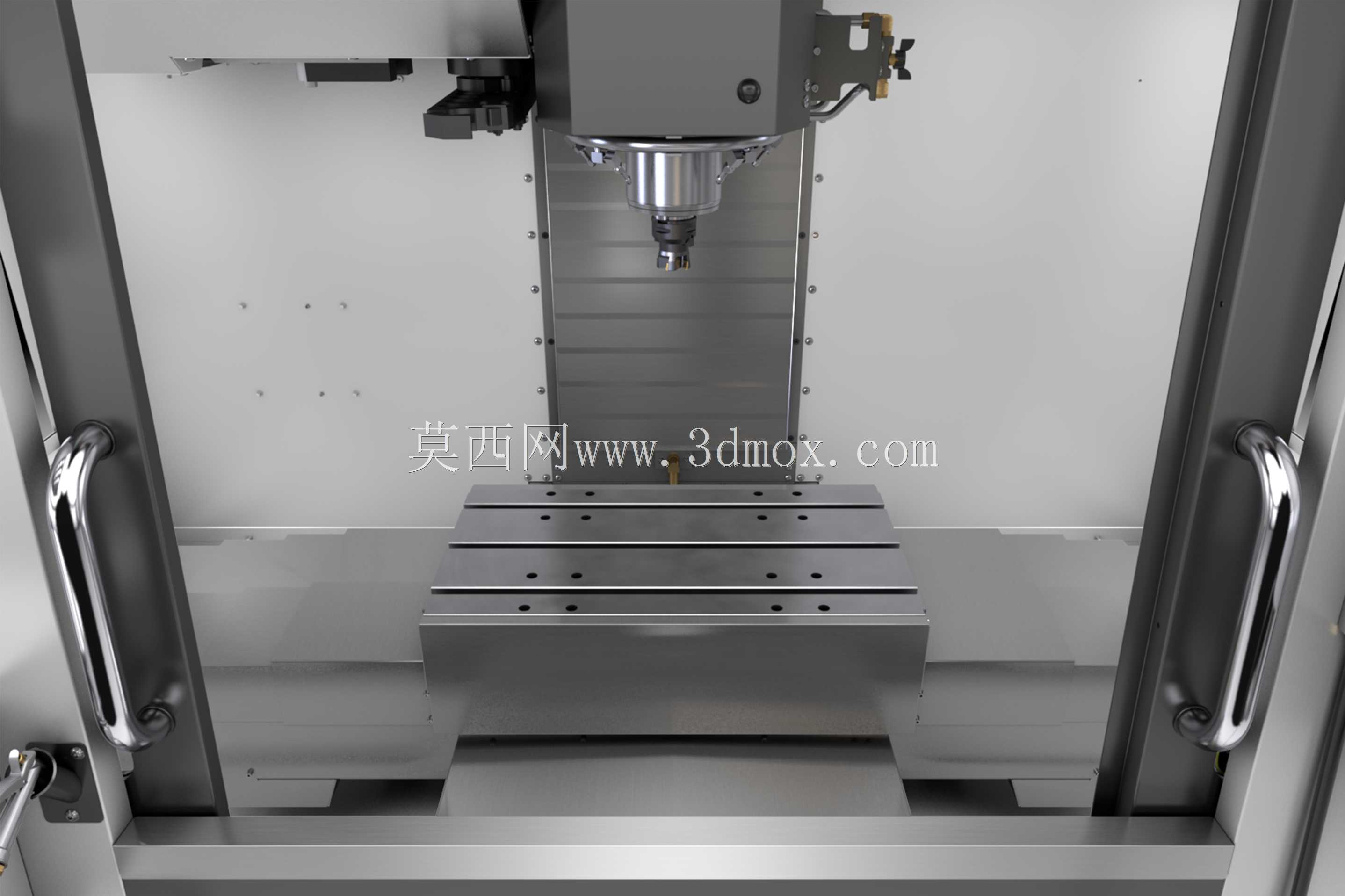

这款立式数控加工中心的三维结构模型,完整还原了设备从外防护到内部核心功能模块的全部装配关系,对于从事机加工车间布局设计、机床改造、自动化上下料配套的结构工程师来说,能直接作为方案设计阶段的空间校核参考,不需要额外花时间去测绘整机尺寸。从实际应用场景来看,这类设备是中小批量精密零件加工车间的核心设备,覆盖模具钢、铝合金、工程塑料等多种材质的铣削、钻削、镗削、攻丝工序,常见于汽车零部件加工、模具制造、通用机械零件生产的车间工位,既可以承担单件小批量的工装夹具加工任务,也能配合夹具实现批量零件的连续加工。

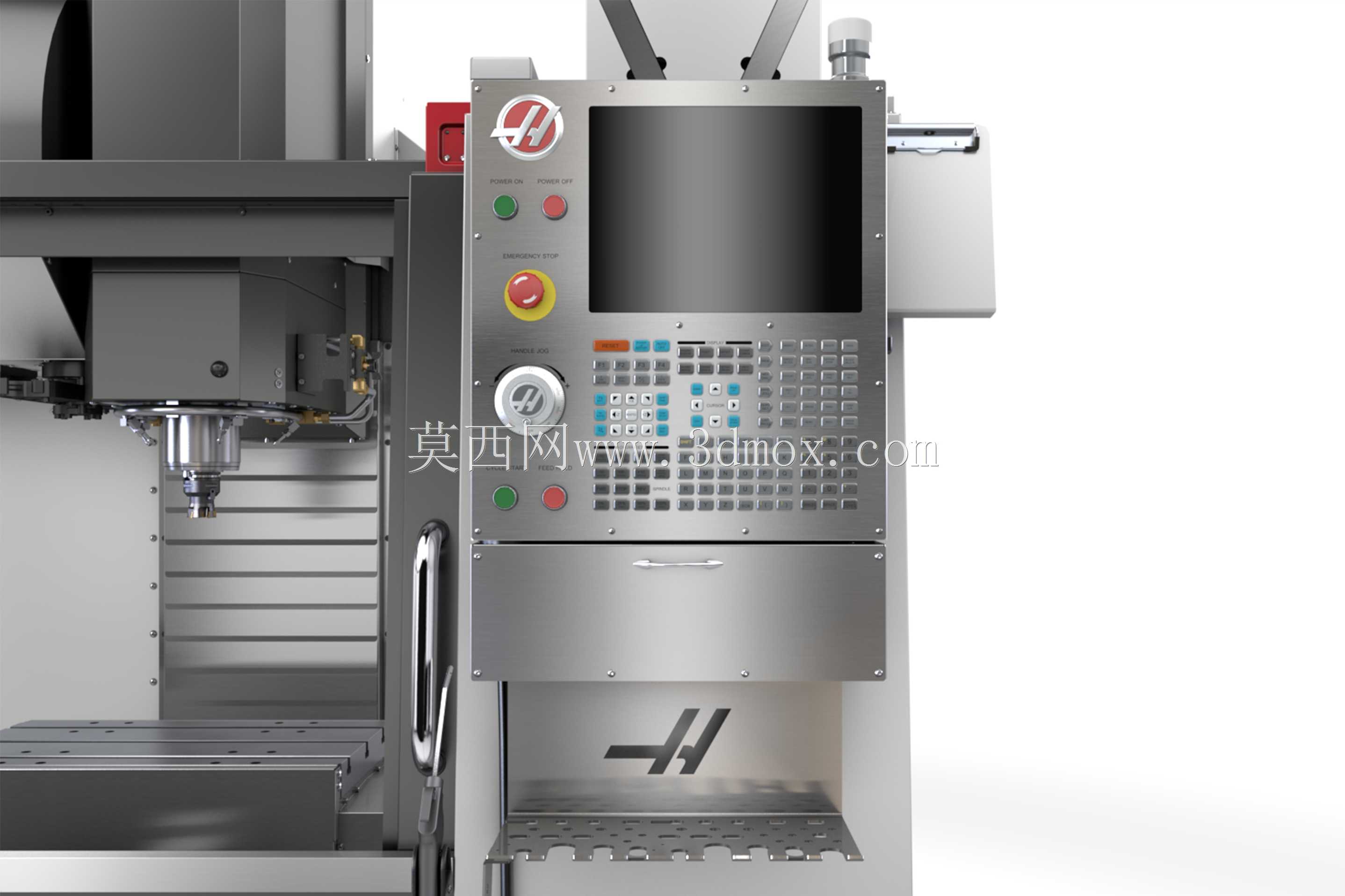

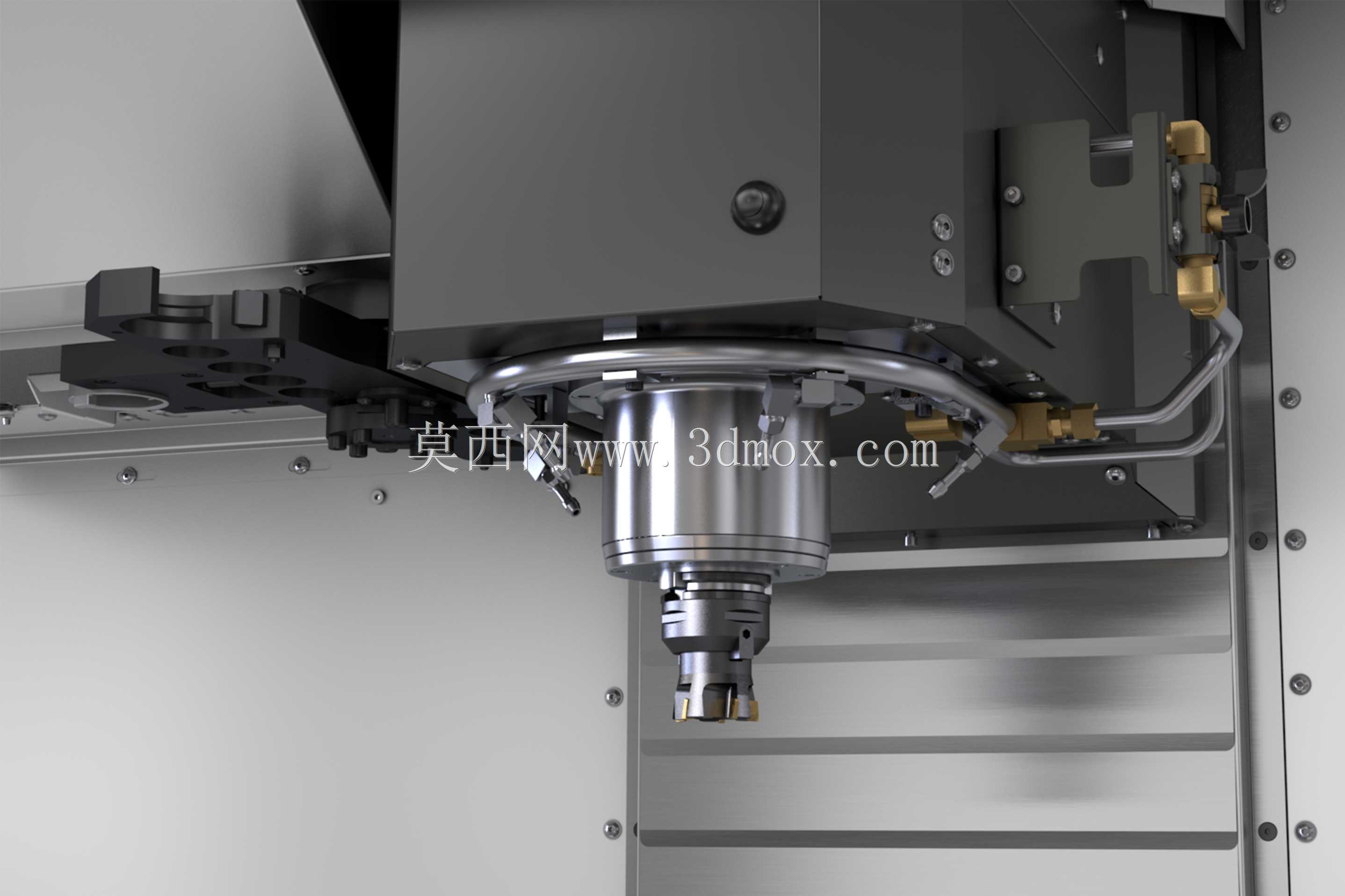

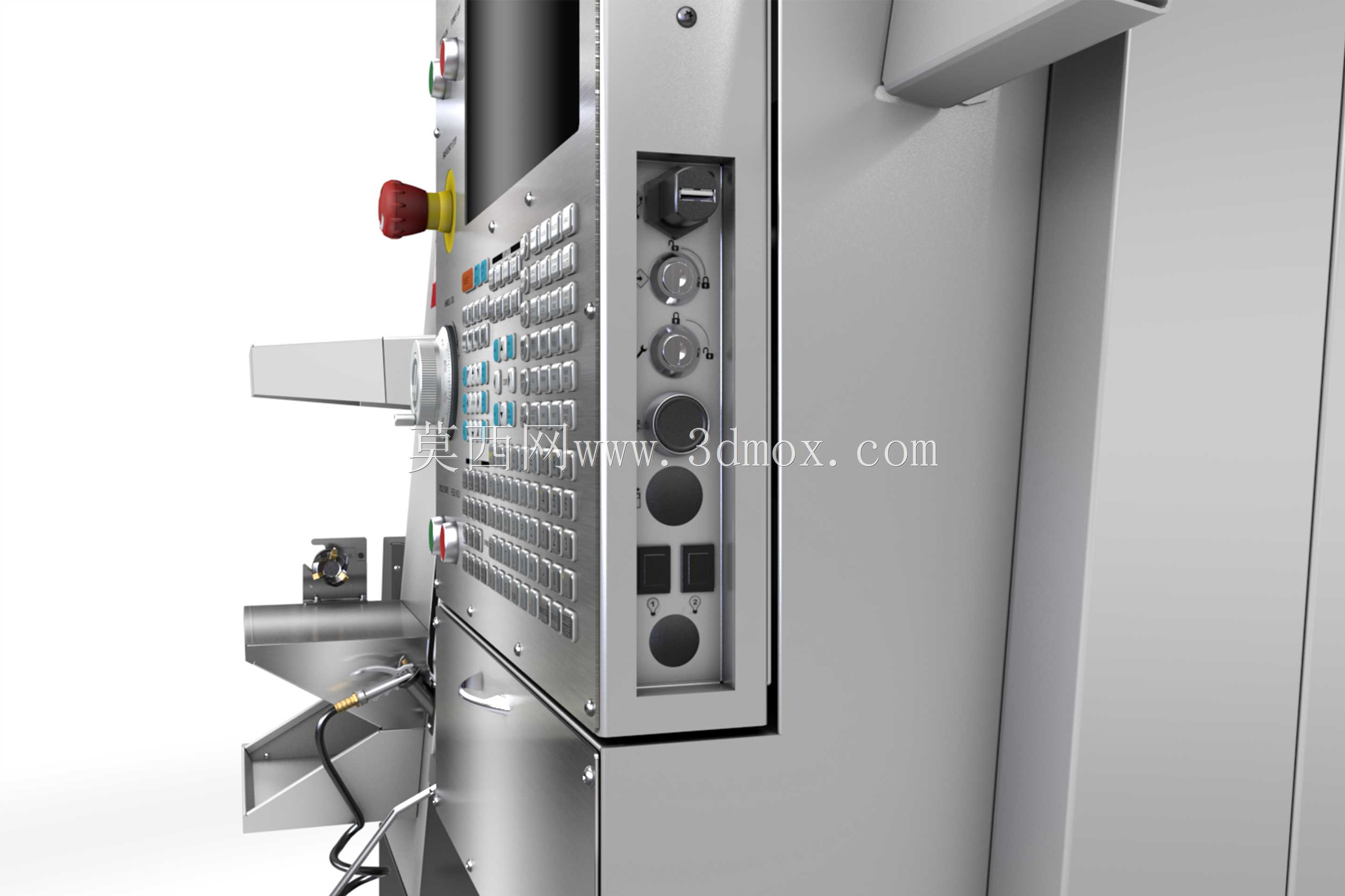

从设计思路上看,整机采用经典的C型床身结构,床身作为整机的承载基础,采用大截面筋格布局设计,建模时还原了内部的X型加强筋结构,能够抵消重切削时的切削振动,保证加工过程的刚性。主轴单元布置在立柱的Z向滑枕上,Z向导轨采用重载线性导轨搭配滚珠丝杠传动,滑枕的伸出长度做了严格的行程限位设计,避免极限行程下出现刚性不足的问题。操作面板布置在机床前部左侧,采用可旋转悬臂结构,操作人员站在机床前门位置就能完成程序输入、参数调整、对刀操作,悬臂的旋转角度覆盖了前门和侧门的操作区域,不需要操作人员来回移动位置,符合人机工程学的实际操作需求。

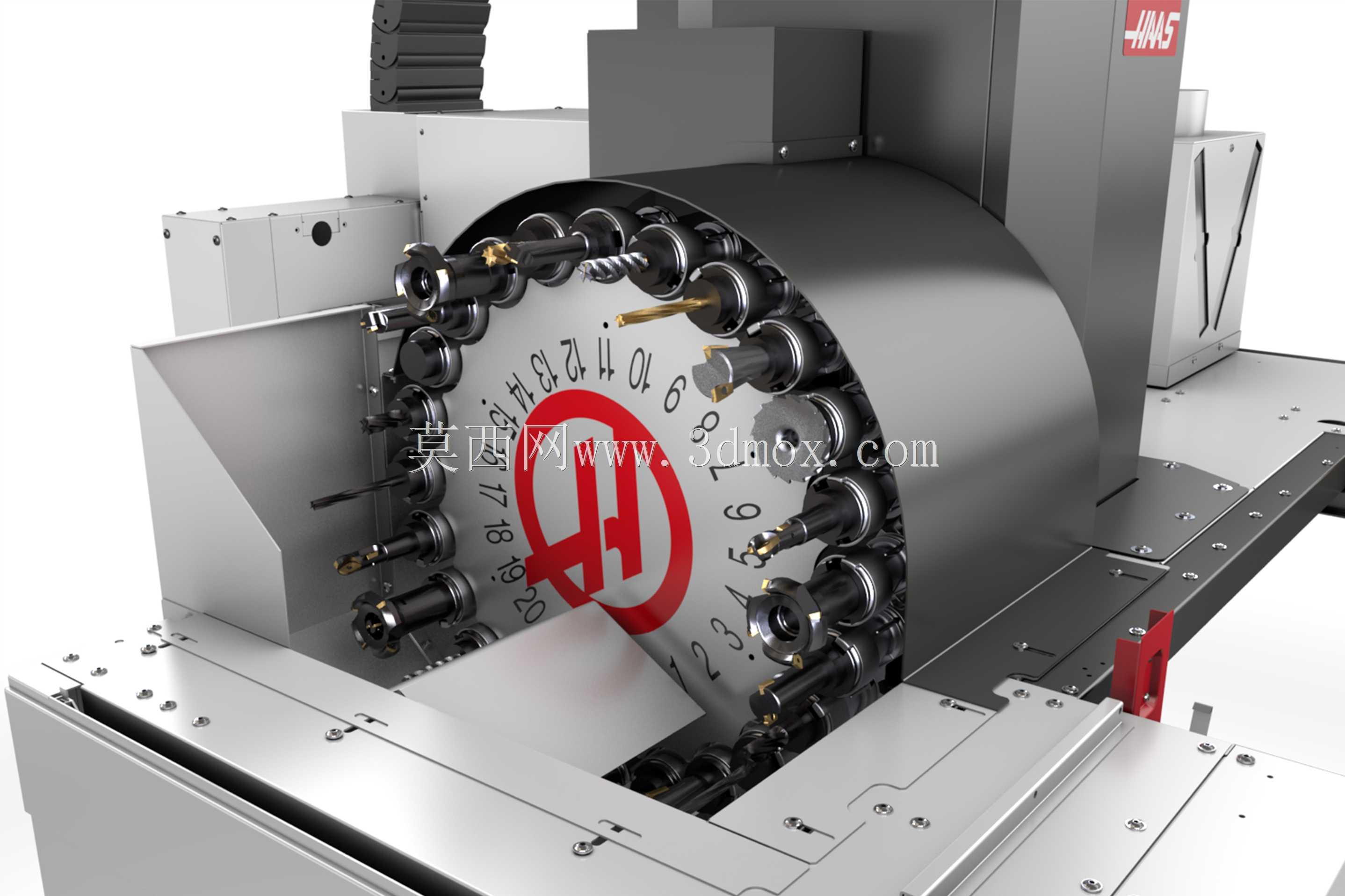

刀库采用后置式布局,布置在立柱侧面,换刀动作通过主轴Z向移动配合刀库的旋转动作完成,建模时还原了刀库的刀夹排布、换刀避让空间,在做自动化产线配套的防护门、机械手对接设计时,可以直接参考这个模型的换刀窗口位置,避免出现上下料时的运动干涉。机床前部设置了双开式防护门,门上预留了透明观察窗,观察窗的位置刚好对应加工区域的中心高度,操作人员在设备运行时可以直接观察内部的切削状态,不需要凑近设备,同时防护门的密封结构做了阶梯式挡边设计,能够阻挡高速切削时的切削液飞溅,避免切削液泄漏到车间地面。

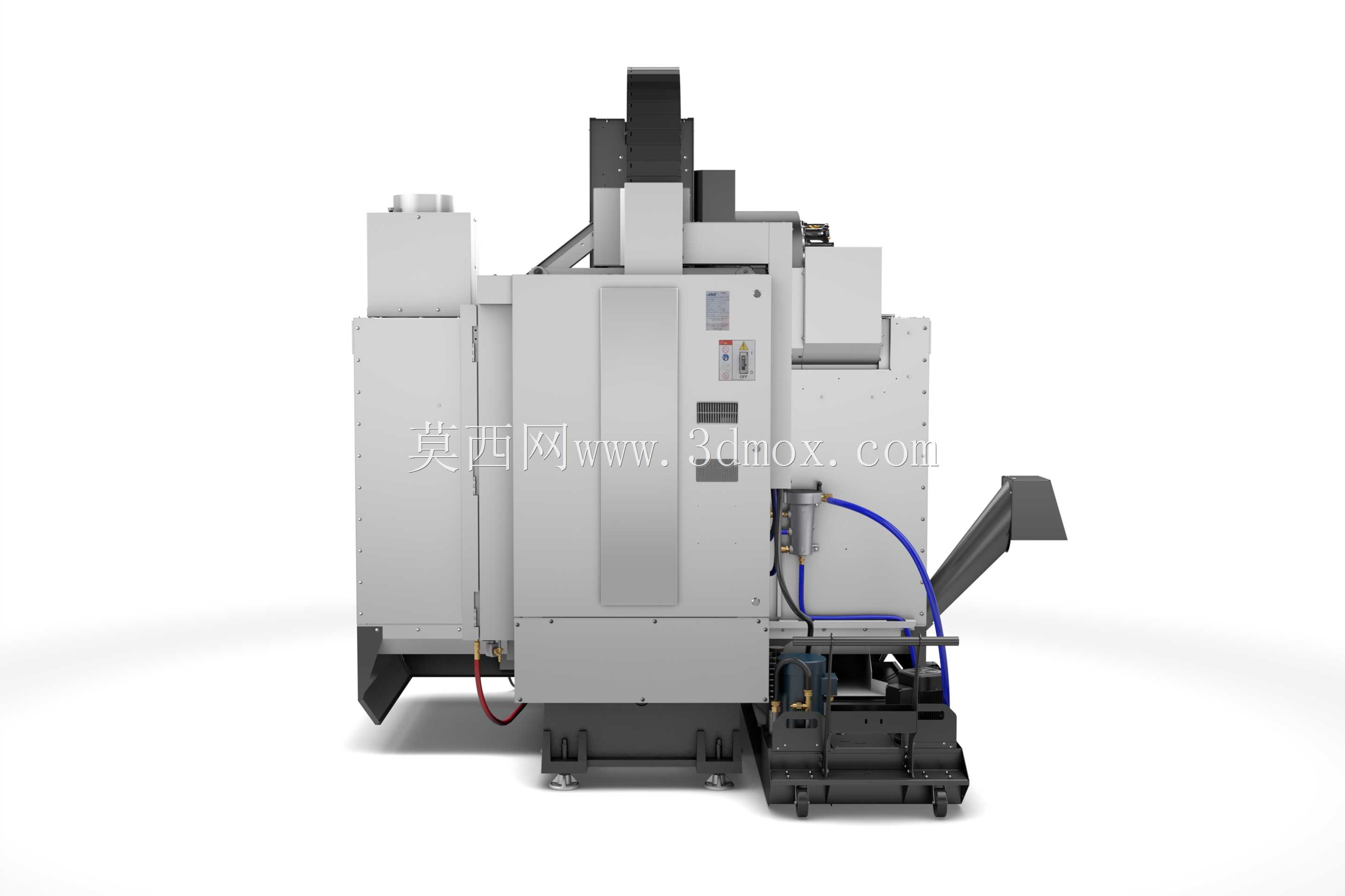

排屑机构布置在机床床身的右侧,采用螺旋排屑器结构,加工产生的铁屑会通过床身的斜面滑道汇集到排屑口,由螺旋杆输送到机床外部的排屑车,建模时还原了排屑口的安装高度和伸出长度,在做车间布局时可以提前预留排屑车的停放空间,避免后期设备进场后出现通道堵塞的问题。机床的电气柜布置在设备后部右侧,柜内预留了足够的元器件安装空间,电气柜的散热口位置做了防水折弯设计,避免车间清洁时的水溅入柜内引发电气故障。

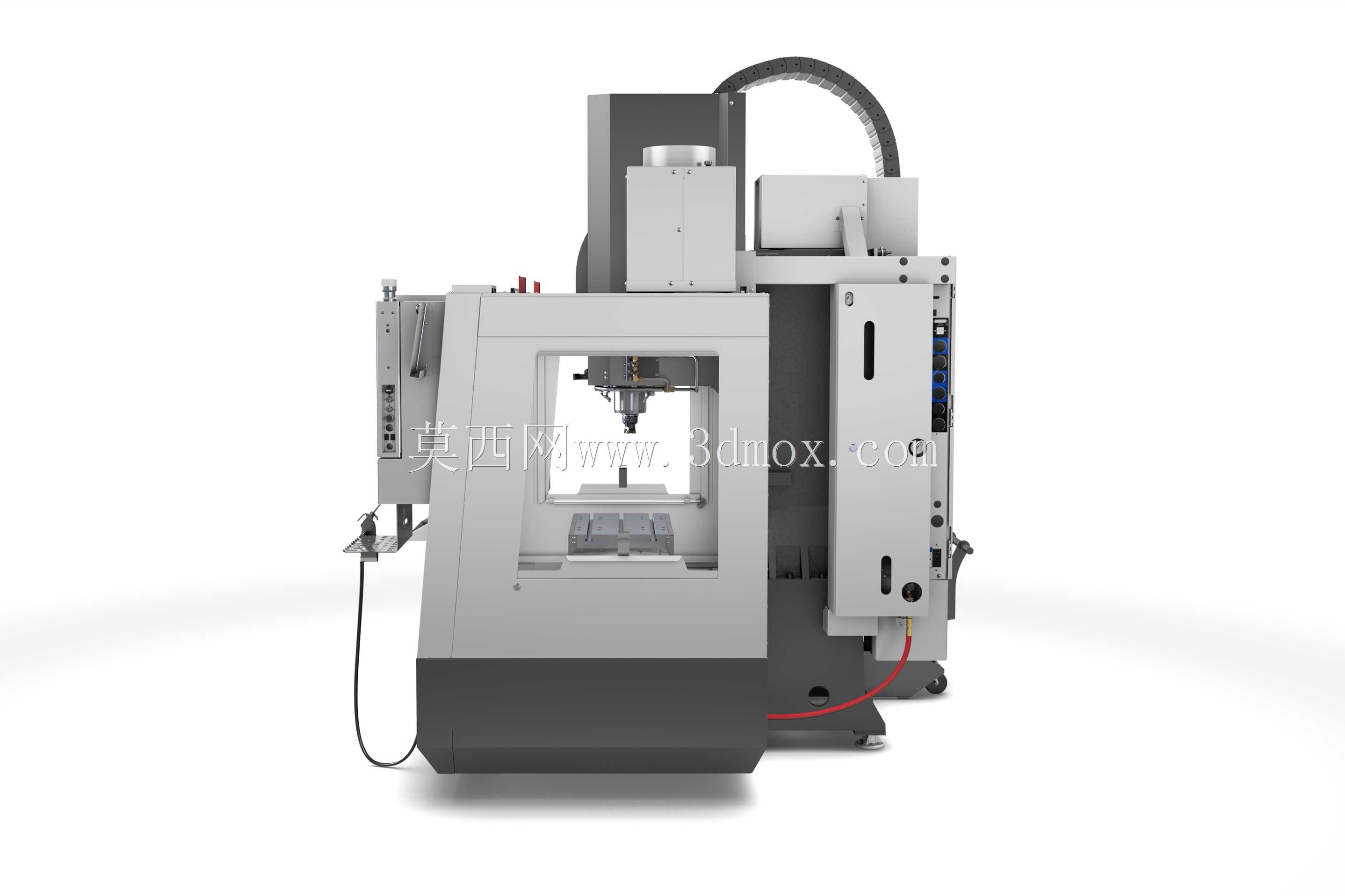

从安装边界来看,整机的底部设置了六个可调垫铁安装位,垫铁的调节范围覆盖了地面15mm以内的高度差,不需要额外做高精度的设备基础,普通的硬化车间地面就能满足安装要求。设备的顶部预留了吊环安装孔,设备进场时可以直接通过吊环完成整机吊装,不需要额外制作吊装工装。机床的左侧伸出的操作悬臂、右侧伸出的排屑器、后部的电气柜散热空间,都在模型里做了完整的尺寸还原,在做车间布局规划时,只需要按照模型的外轮廓预留800mm的操作维护通道,就能满足日常换刀、维护、清洁的空间需求,不会出现设备安装后维护空间不足的问题。

模型里还还原了机床的切削液水箱布局,水箱布置在机床床身的下部,容量匹配整机的切削液循环需求,水箱的过滤网位置预留了抽拉维护空间,日常清理铁屑时不需要拆卸额外的防护结构,直接抽拉过滤网就能完成清理工作。主轴端面到工作台面的距离、X/Y/Z三个轴的行程极限位置、工作台的T型槽尺寸和排布,都按照实际设备的参数做了等比例还原,做夹具设计时可以直接在模型里装配夹具组件,提前校核夹具的运动行程,避免实际加工时出现夹具和主轴、防护结构的碰撞问题。
