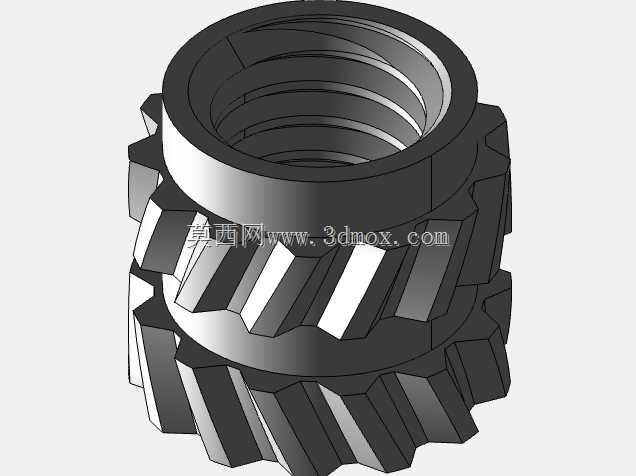

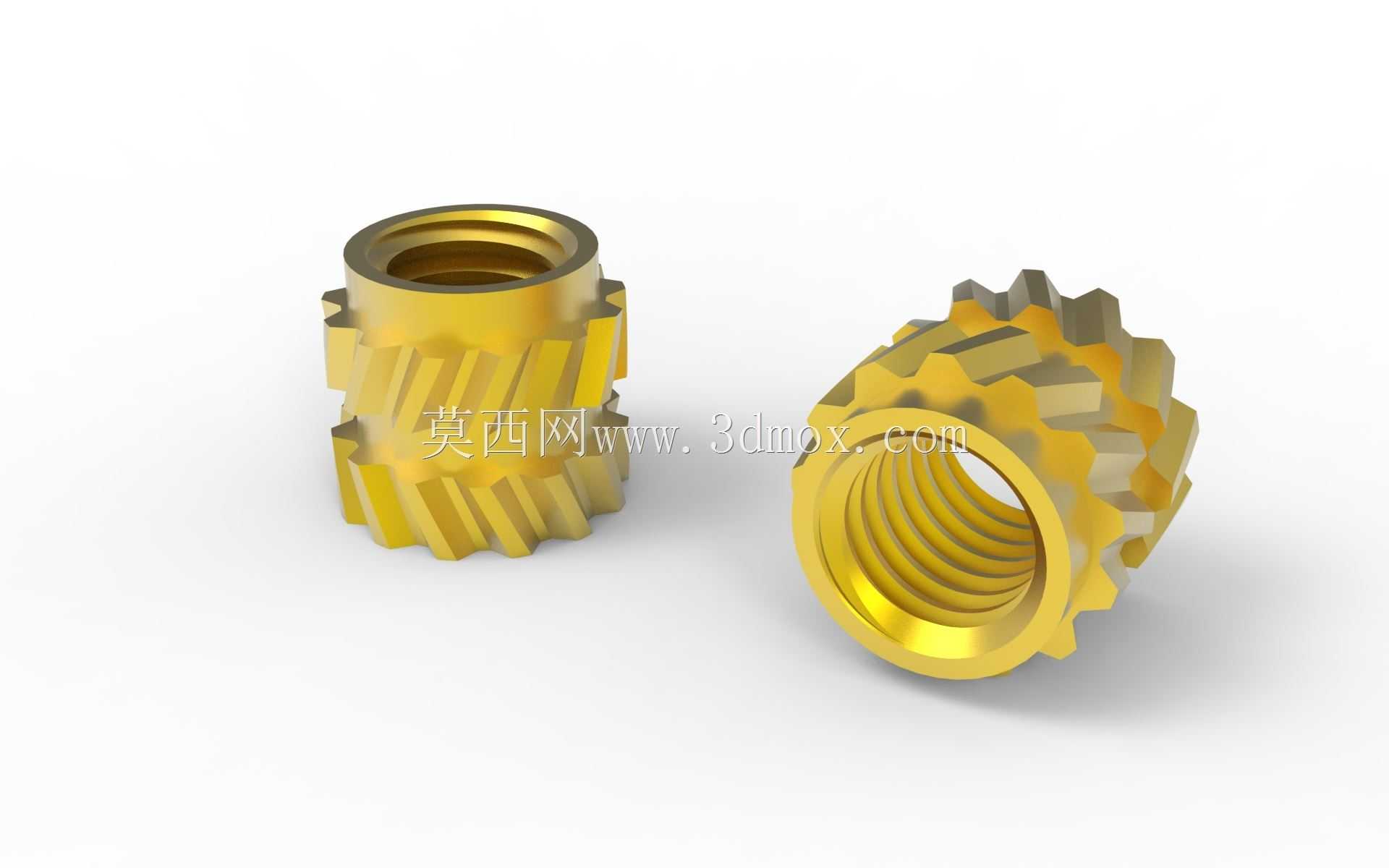

塑料部件用M3规格滚花黄铜嵌装螺母

做注塑件结构设计的工程师大多遇到过塑料螺纹孔滑牙的问题，尤其是需要反复拆装、承受一定锁紧力的塑料壳体结构，直接在塑料本体上攻丝的方案，往往在几次拆装后就出现螺纹崩缺、锁紧力不足的问题，这时候嵌装铜螺母就是最成熟可靠的解决方案，这次建模的M3规格嵌装螺母，就是针对这类场景做的标准化结构设计。

从实际应用场景来看，这类嵌装螺母的覆盖范围极广，小到消费电子的塑料外壳、手持检测设备的壳体连接，大到工业仪表的塑料阀块组件、气动元件的塑料基座固定，只要是热塑性塑料部件需要设置螺纹连接位的位置，基本都会用到这类嵌件。和普通的压入式光面铜套不同，这款螺母的外圆做了斜向滚花加端面挡边的复合结构，不是单纯靠过盈量抱紧塑料，而是通过滚花的齿形嵌入熔融的塑料内部，形成轴向和周向的双向锁止，避免螺母在螺丝锁紧时跟着转动，也能承受更大的轴向拉脱力，哪怕是用在需要经常拆装的检修口位置，也不会出现螺母松脱、被拔出的问题。

设计这款螺母的时候，首先要考虑的是和注塑工艺的匹配性，螺母的外径、滚花齿高都要和塑料柱的内孔尺寸做匹配，M3规格的这款螺母，适配的塑料安装柱外径一般要做到6mm以上，避免注塑后塑料冷却收缩导致安装柱开裂；螺母总长4.5mm，其中滚花段长度占总长度的80%以上，两端都做了微小的导入倒角，不管是采用热熔压装、超声波焊接还是注塑预埋的工艺，都能顺利把螺母压入安装孔，不会出现切屑塑料、压偏的问题。斜向滚花的角度选了25度，这个角度是经过多轮验证的，既不会因为齿形太陡导致压装力过大压坏塑料柱，也不会因为齿形太平导致周向防滑力矩不足，螺丝锁紧到M3标准扭矩0.6N·m的时候，螺母不会出现跟转的情况。

内螺纹是标准的M3粗牙螺纹，精度选了6H级，适配市面上所有标准M3螺丝，螺纹通止规检测能顺利过通规止止规，不会出现螺丝拧不进、滑牙的问题。螺母材质选了H59黄铜，一方面是黄铜的导热性好，热熔压装的时候热量能快速均匀传递，不会出现局部过热烫坏周边塑料的问题；另一方面黄铜的强度足够，螺纹的抗滑牙能力远高于塑料本身，反复拆装50次以上螺纹也不会出现明显磨损，同时黄铜的耐腐蚀性不错，用在普通工业环境、甚至偶尔接触水汽的位置也不会生锈，不会污染周边的塑料部件。

建模的时候特意把滚花的齿形做了全参数化设计，齿顶做了R0.1的小圆角，不是尖锐的直角，这样压入塑料的时候不会因为应力集中导致塑料内部产生微裂纹，长期使用后也不会出现塑料开裂的问题。螺母两端的倒角是C0.2，既可以在压装的时候起到导向作用，也不会因为倒角太大减少有效螺纹的啮合长度，保证螺丝拧入后有足够的啮合扣数，达到标准的锁紧力。另外螺母的内孔和外圆做了严格的同轴度约束，同轴度公差控制在0.05mm以内，压装后螺纹孔不会偏斜，螺丝拧入后不会出现别劲、锁不紧的问题。

很多新手工程师在选这类嵌装螺母的时候，容易忽略安装边界的问题，这款M3嵌装螺母压入塑料后，螺母端面要比塑料柱端面低0.1mm左右，避免螺丝锁紧的时候螺母端面高出塑料面，导致两个配合的塑料件之间出现缝隙；同时塑料安装孔的深度要比螺母总长大0.3mm，给压装时的溢料留出空间，不会出现螺母压不到位、顶起塑料面的问题。如果是采用注塑预埋的工艺，螺母在模具里的定位销要和内孔做小间隙配合，间隙控制在0.02mm以内，避免注塑的时候塑料料流冲进螺纹孔里，导致后续螺丝拧不进。

从结构可靠性的角度来说，这类滚花嵌装螺母的拉脱力能达到800N以上，完全能满足绝大多数塑料部件的连接需求，比直接在塑料上攻丝的连接强度高5倍以上，也比不锈钢嵌件的成本低、压装工艺性更好，是目前塑料结构螺纹连接的首选方案。建模的时候把所有的尺寸都做了参数化关联，后续如果需要衍生M4、M5等其他规格的螺母，只需要修改对应的螺纹参数、外径、长度参数，就能快速生成对应的模型，不需要重新绘制滚花和倒角特征，能大幅提高结构设计的效率。
