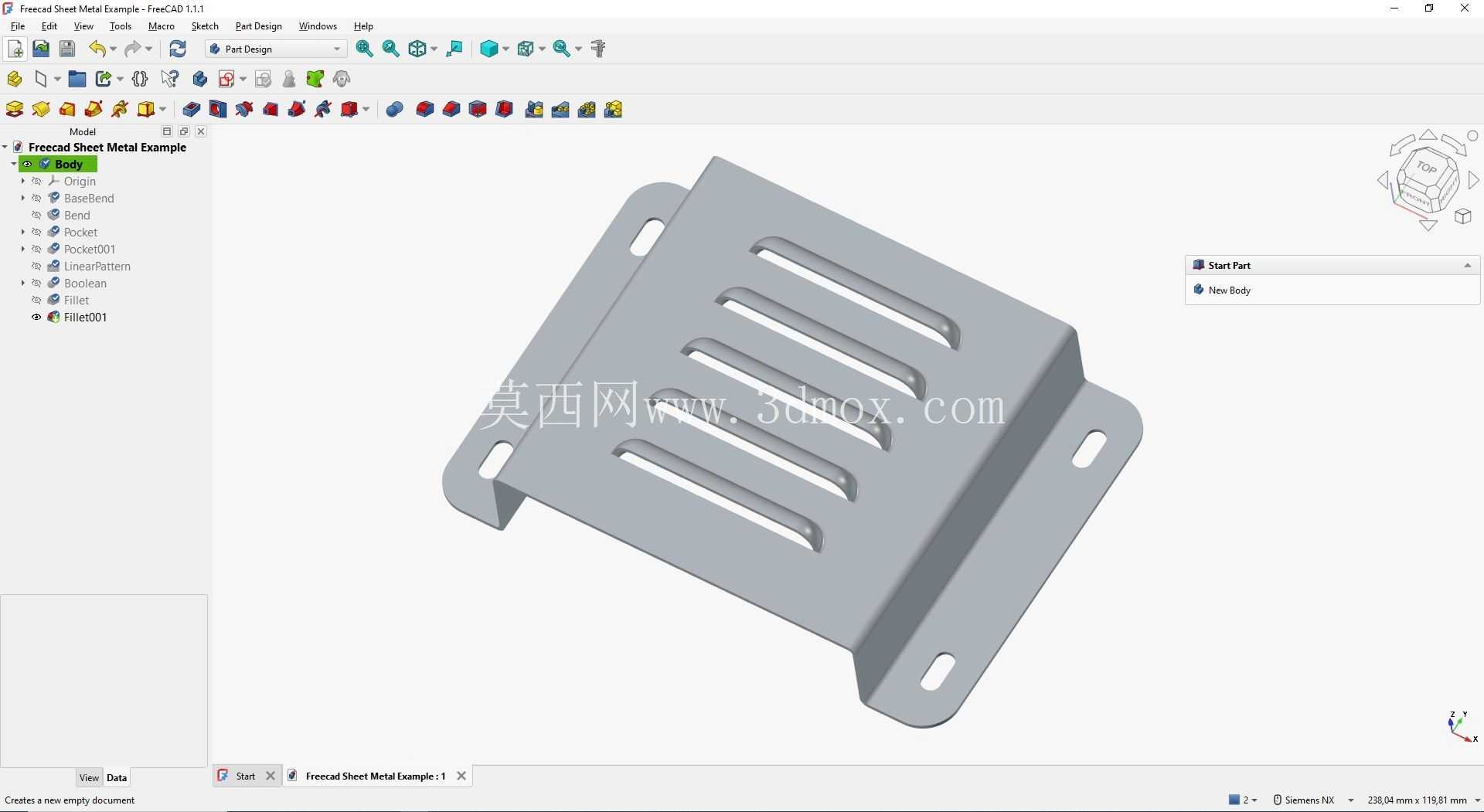

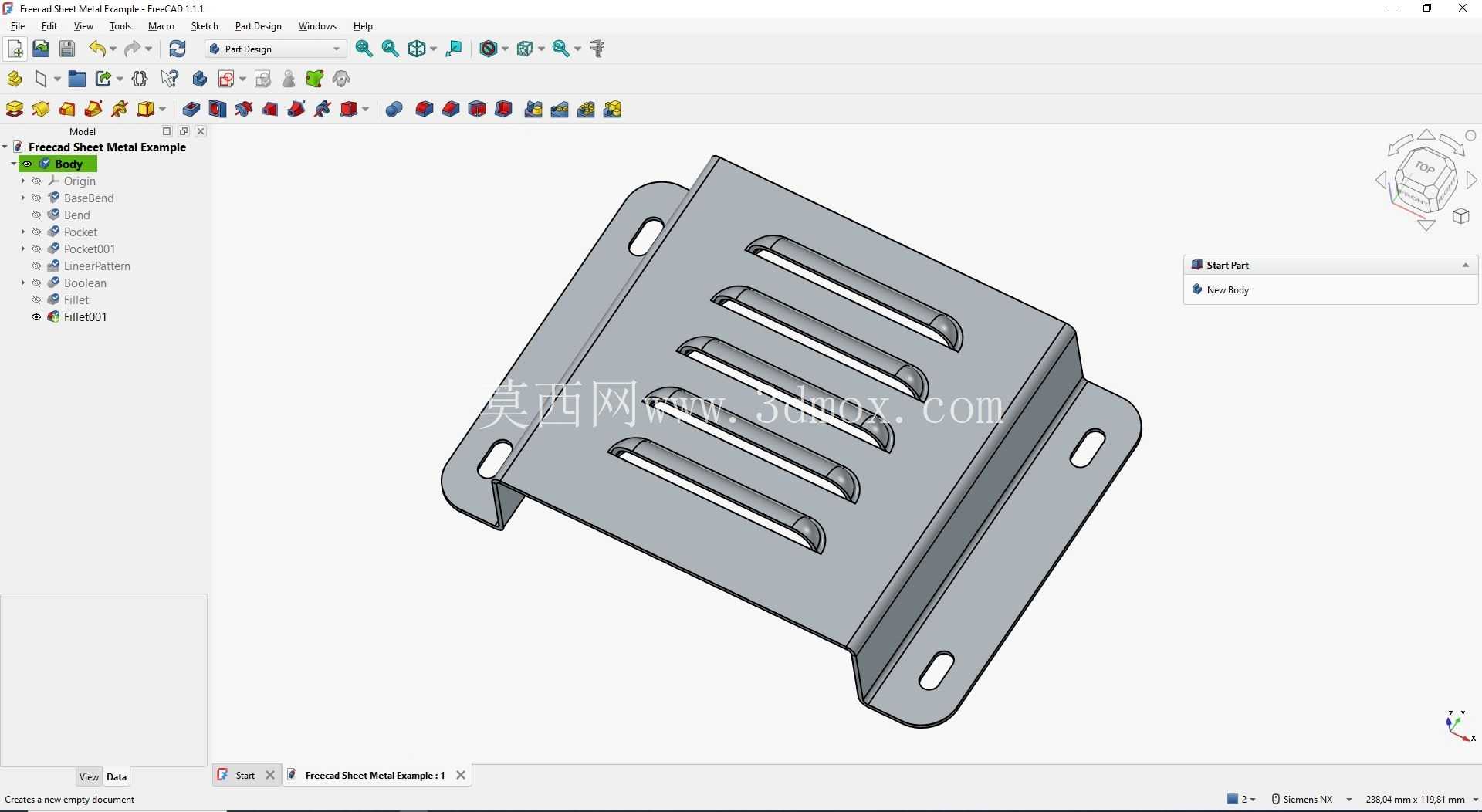

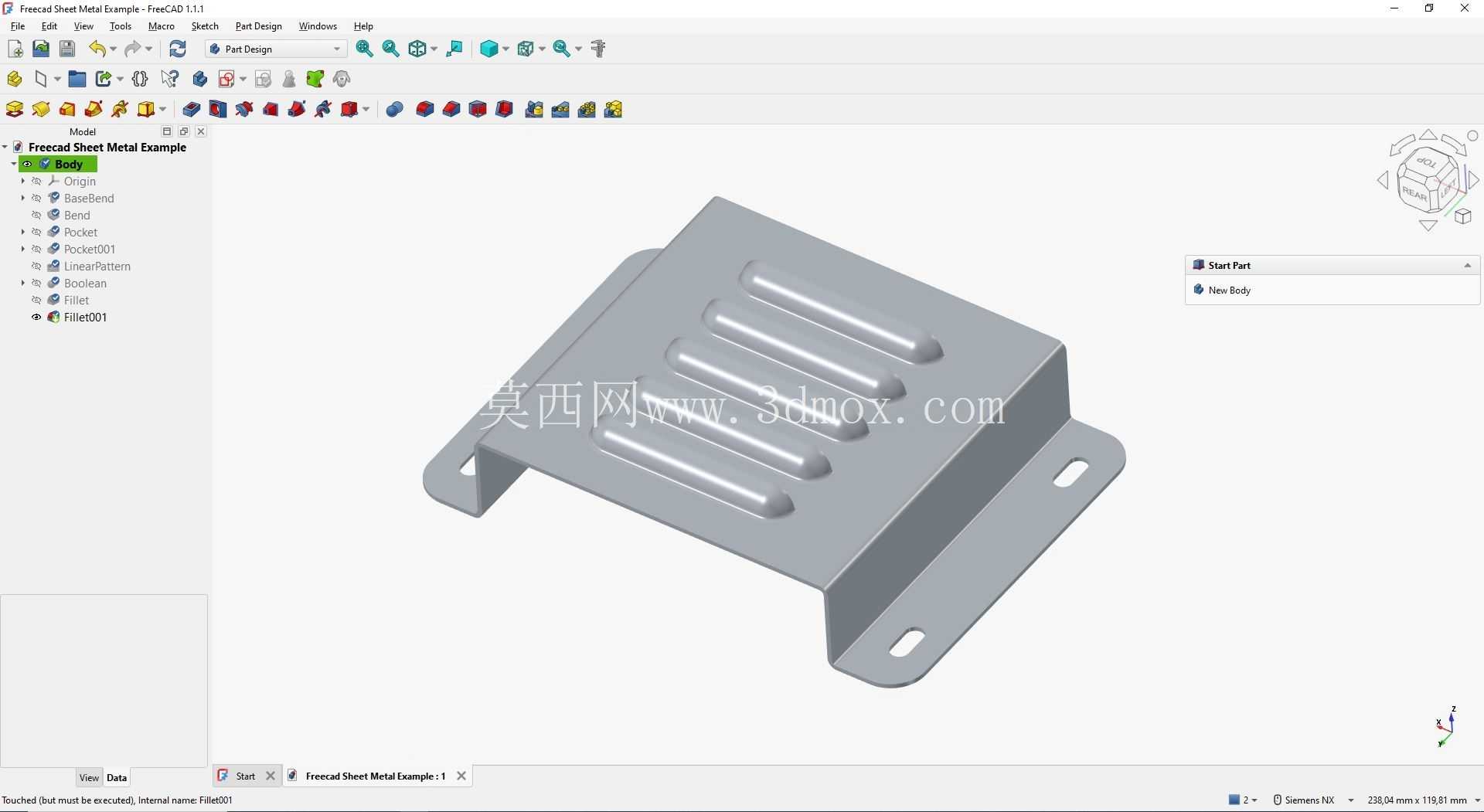

带安装耳长条通风槽钣金防护盖板

　　这款钣金件是小型电控模块、嵌入式工控板卡配套的通风防护盖板，日常在户外小型控制盒、桌面型测试治具、低压信号采集终端里应用较多，主要作用是覆盖设备内部的电路板与接线区域，同时通过自身的通风结构保证内部发热元件的热量可以顺利散出，避免密闭空间积热导致元件工作温度超标。从结构设计来看，主体采用1.2mm厚度的冷轧钢板折弯成型，整体为矩形平板基底，两侧延伸出带安装孔的折弯耳片，耳片与主体平面呈90度垂直折弯，安装孔为长圆形设计，预留了0.8mm的装配调节余量，可抵消安装面的平面度误差与孔位加工公差，降低现场装配时的对位难度。

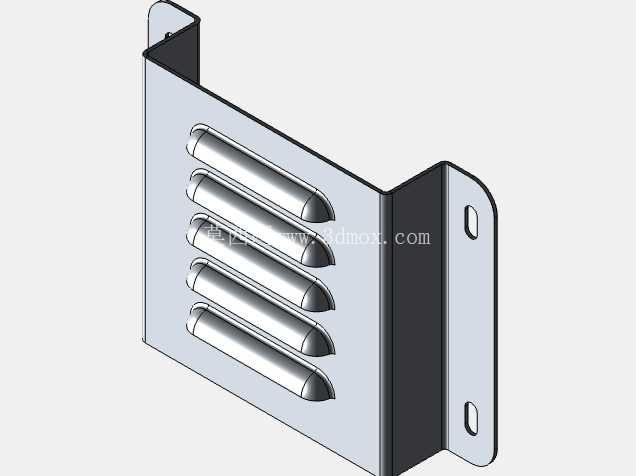

　　主体板面均匀排布了五组长条形一体冲压通风槽，通风槽采用百叶窗式冲压成型工艺，槽体凸起高度为3mm，开口方向统一朝向设备侧下方，既可以保证空气流通的有效截面积，又能避免垂直滴落的液体、灰尘直接从槽口落入设备内部，兼顾散热与基础防护需求。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯内角均设置为与板材厚度匹配的R0.8圆角，避免折弯处出现应力集中开裂的问题；通风槽的冲压模具采用连续模排布，一次冲压即可完成所有槽体的成型，减少单工序冲压带来的定位误差，同时控制加工成本。

　　安装边界方面，两个安装耳片的外侧间距为120mm，耳片上的安装孔中心距主体平面的垂直高度为15mm，适配M4规格的十字盘头螺丝进行固定，安装时不需要额外增加压铆螺母，可直接固定在设备壳体的预设螺柱上，装配步骤简单。主体板面的有效覆盖尺寸为80mm*90mm，可完全覆盖常规尺寸的小型PCB板与接线端子区域，板面边缘设置了0.5mm的折边，既可以提升整体结构的刚性，避免薄钣金件受力出现翘曲变形，又能消除板材剪切后的锋利毛边，防止装配人员划伤。

　　在实际应用场景中，这类钣金盖板常搭配ABS材质的设备底座使用，相比全塑料盖板，金属材质的钣金件具备更好的电磁屏蔽效果，可以减少外部电磁信号对内部电路板的干扰，同时金属材质的导热性能更好，能辅助带走板面附近的积热，提升设备长时间工作的稳定性。设计时特意将通风槽的排布间距设置为等距12mm，保证整个板面的通风量均匀，不会出现局部区域通风不足的问题；耳片的折弯处增加了小尺寸的压筋结构，提升耳片的抗弯折强度，避免安装时螺丝锁紧力过大导致耳片变形。整个零件没有额外的焊接工序，所有结构均通过剪切、冲孔、折弯、冲压成型完成，加工工序少，适合批量生产，表面可根据使用场景做喷塑、镀锌或者阳极氧化处理，适配不同的防腐与外观需求。在结构验证阶段，需要重点确认折弯后的耳片平面度，保证安装时耳片与设备安装面完全贴合，避免出现间隙导致固定后盖板翘曲；同时要验证通风槽的冲压毛刺方向，将毛刺控制在零件内侧，防止外侧毛刺影响外观与装配安全。
