农业轮拖配套类带支撑框架牵引悬挂装置

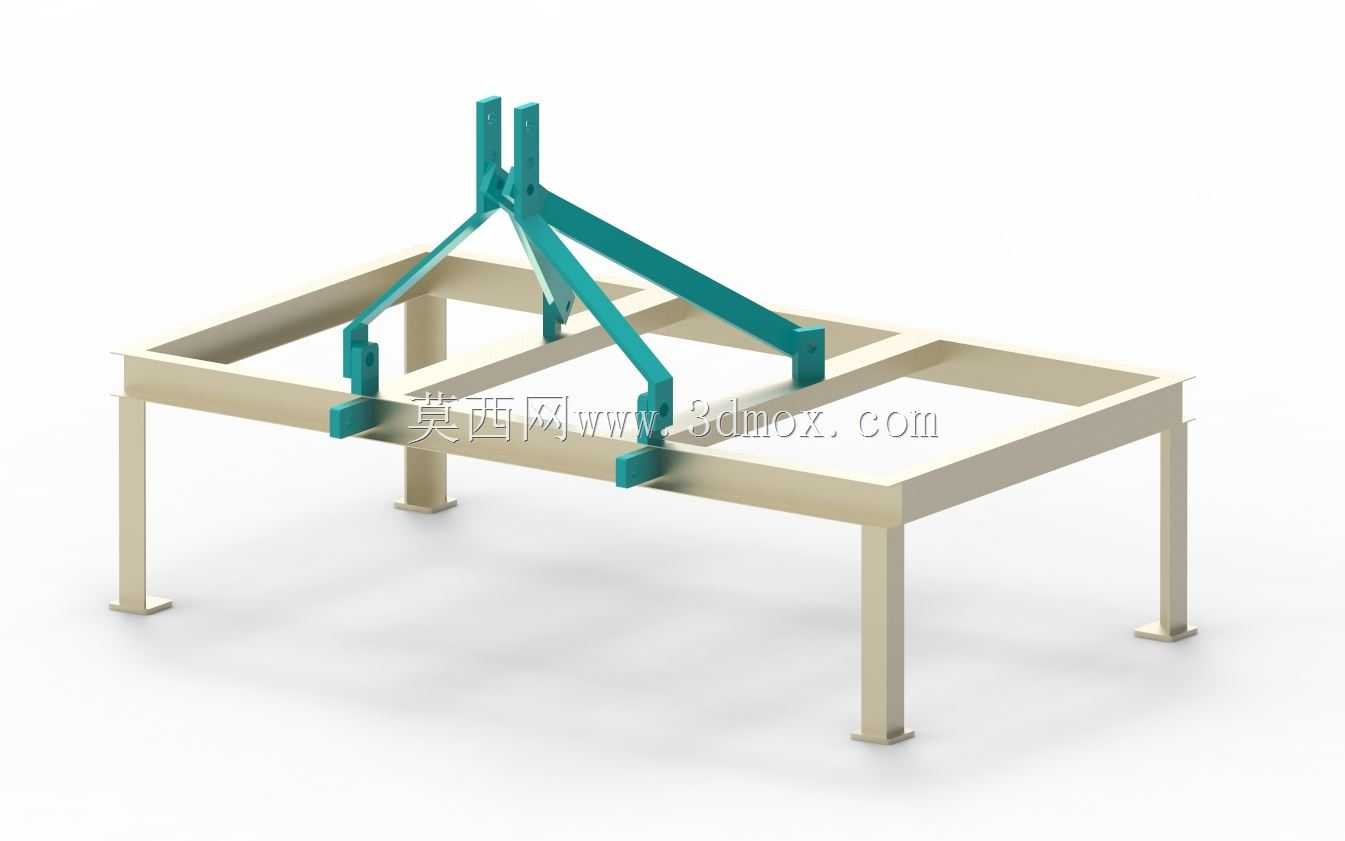

这套牵引悬挂结构主要面向农业轮式拖拉机的后置作业场景设计，核心作用是为拖拉机挂载各类后置农机具提供可靠的连接与动力传递接口，适配耕整、播种、植保等多种需要后置挂载的农田作业环节。从结构布局来看，整体采用框架式承载基座搭配斜向支撑臂的组合形式，底部的矩形支撑框架采用等截面矩形型钢焊接成型，四条支腿底部设置带安装孔的固定脚盘，既可以作为台架试验时的固定支撑结构，也能直观还原实车安装时的挂载基准面，方便设计人员核对挂载间隙。上部的青绿色牵引支撑臂采用分叉式双点上挂结构，配合下部三个对应三点悬挂标准的连接点位，完全匹配农业轮式拖拉机后置三点悬挂的安装尺寸规范，连接点位处均预留了标准销孔，可直接与对应规格的挂载销配合，不需要额外加工转接件即可完成常规农机具的挂载。

设计过程中严格遵循农业轮式拖拉机后置悬挂及动力输出的相关尺寸与强度要求，斜向支撑臂的角度经过反复校核，既保证挂载作业时的受力传递路径合理，避免应力集中在框架焊接节点处，也预留了足够的农机具摆动空间，防止作业过程中农机具与拖拉机尾部结构发生运动干涉。支撑框架的主梁截面选型经过载荷验算，可满足对应马力段拖拉机额定挂载载荷下的强度要求，焊接节点处均做了圆弧过渡处理，减少应力集中带来的结构疲劳风险，支腿的高度设置参考了常规拖拉机尾部悬挂的安装高度基准，在台架状态下即可模拟实车挂载的空间位置，方便设计人员提前核对不同农机具挂载时的俯仰角度调节范围。

从安装边界来看，上部牵引臂的两个上挂点间距符合对应马力段三点悬挂的上拉杆安装尺寸，下部三个连接点的横向、纵向间距均严格匹配标准要求，挂载后农机具的动力输入轴可直接对准拖拉机后置动力输出轴的中心位置，不需要额外调整传动轴的角度，可有效降低动力传递过程中的万向节磨损。整个结构的外形轮廓在设计时充分考虑了拖拉机尾部的安装空间，两侧突出部分不会超出拖拉机后轮的外侧轮廓，避免田间作业时挂碰作物或田埂，支撑框架的下部预留了足够的离地间隙，可适配拖拉机在起伏农田作业时的姿态变化，不会因为地形起伏导致框架剐蹭地面。

在实际使用场景中，这套结构除了作为拖拉机的后置悬挂基座外，也可作为台架测试工装使用，将整套结构通过底部脚盘固定在试验平台上，即可挂载不同类型的后置农机具进行空载运转测试，检查挂载连接的可靠性、动力传递的平顺性，不需要占用实车资源，可大幅缩短农机具配套开发的测试周期。结构上的所有连接点位均采用标准化尺寸设计，不同马力段的同类型机型只需要调整支撑臂的截面厚度与连接点位置即可快速适配，具备较好的设计通用性，可减少后续同系列产品的重复建模工作量。斜向支撑臂与底部框架的连接采用螺栓加焊接的复合固定形式，既保证了连接强度，也可在支撑臂出现磨损时单独更换，不需要整体报废底部框架，降低了后期的维护成本。
