2GT-60T BF型同步带轮传动件设计

项目分类:通用机械零部件 发布时间:2025-10-12 ID:1090053
  • 2GT-60T BF型同步带轮传动件设计
  • 2GT-60T BF型同步带轮传动件设计
  • 2GT-60T BF型同步带轮传动件设计
  • 2GT-60T BF型同步带轮传动件设计
  • 2GT-60T BF型同步带轮传动件设计
  • 2GT-60T BF型同步带轮传动件设计
  • 2GT-60T BF型同步带轮传动件设计
  • 2GT-60T BF型同步带轮传动件设计
  • 2GT-60T BF型同步带轮传动件设计
  • 2GT-60T BF型同步带轮传动件设计

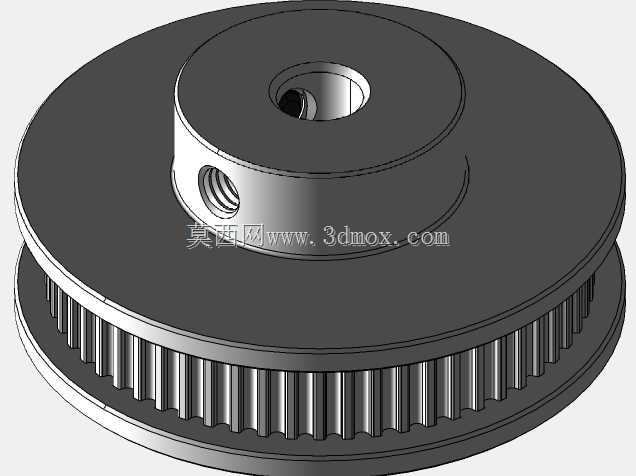

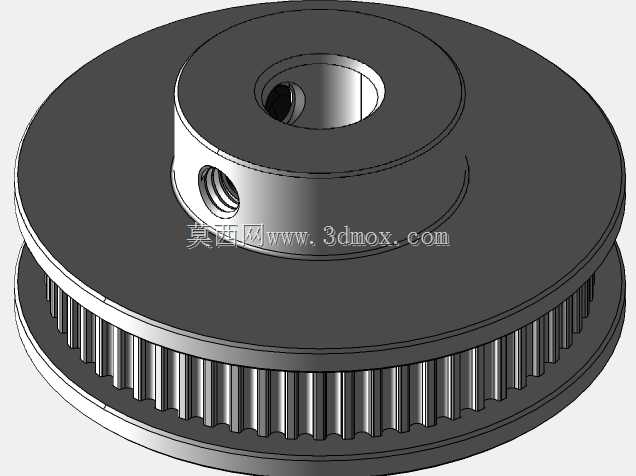

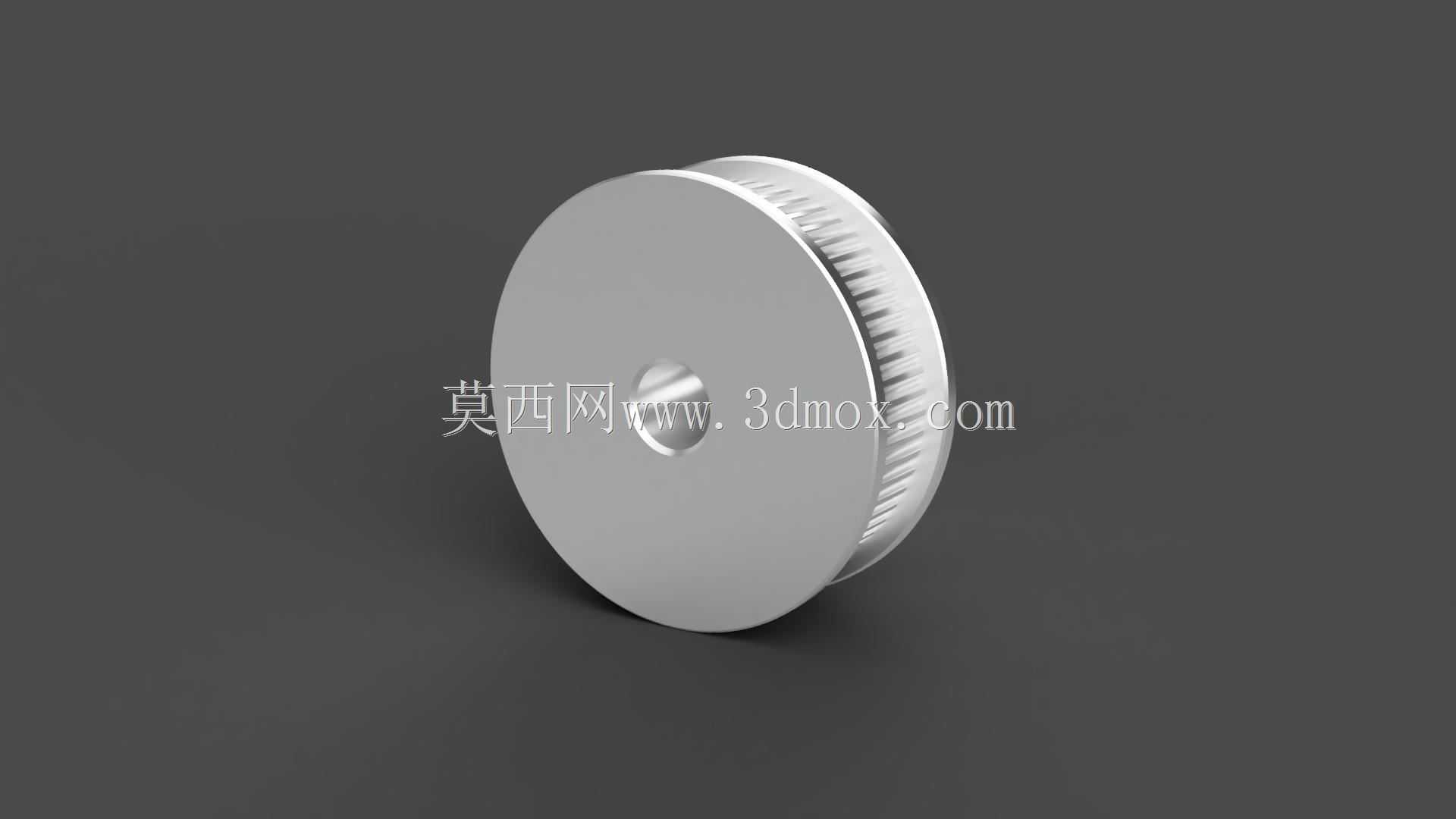

在轻载精密传动场景中,同步带轮的选型与设计直接决定整套传动机构的运行精度、噪音水平与维护周期,这款BF型2GT同步带轮,正是针对小空间、高精度传动需求开发的常用传动元件。日常做桌面级自动化设备、小型输送机构、3D打印运动轴、精密检测仪器的传动结构设计时,这类带轮的出镜率非常高,相比平带传动它不会出现打滑丢步的问题,相比齿轮传动它不需要严苛的中心距公差,装配容错率更高,运行噪音也更低,适合中低负载、需要恒定传动比的工况。

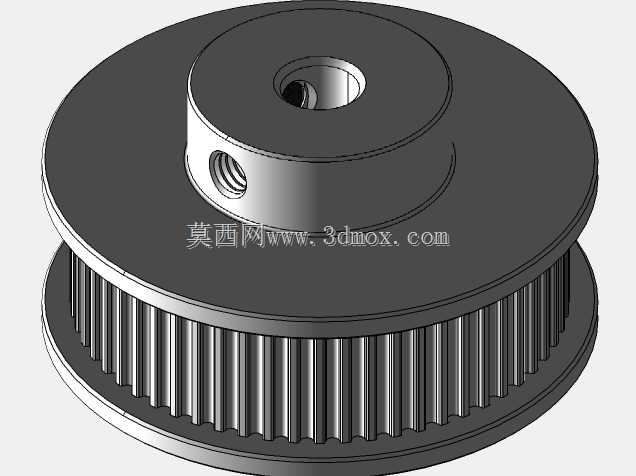

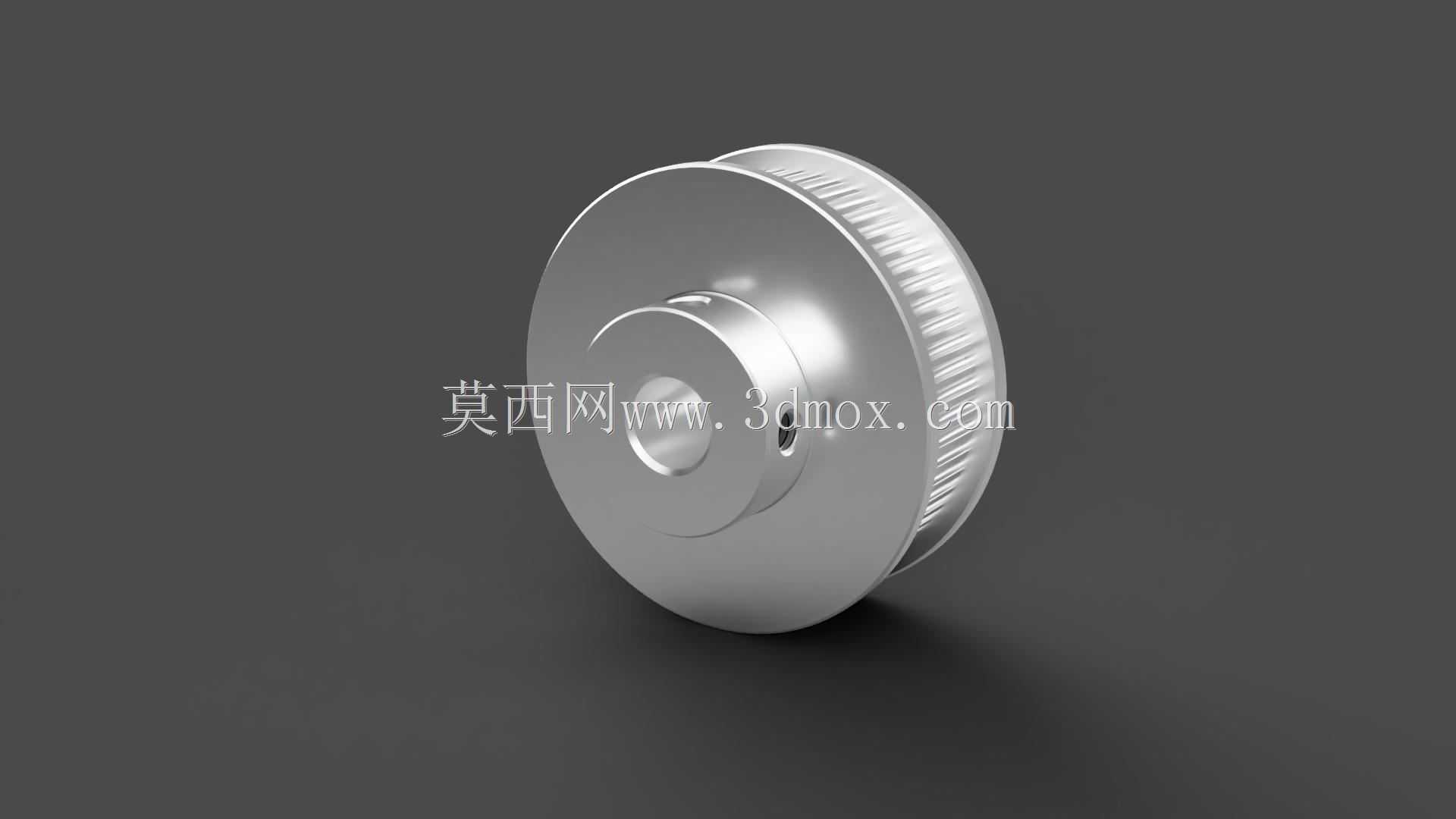

这款带轮采用60齿的2GT齿型设计,齿距2mm的圆弧齿廓能和配套同步带的齿形充分啮合,传动过程中齿面接触应力分布均匀,不会出现梯形齿常见的应力集中导致的齿根开裂问题,高速运转时的多边形效应也更弱,传动平稳性更优。带轮外径控制在42毫米,轮缘采用BF型双侧挡边结构,挡边高出齿顶合适距离,能避免同步带在运转过程中出现轴向窜动、掉带的问题,尤其是在中心距较长、带轮安装存在微小平行度误差的场景下,双侧挡边的限位作用能大幅降低设备调试阶段的故障率,减少后期运维的调整频次。

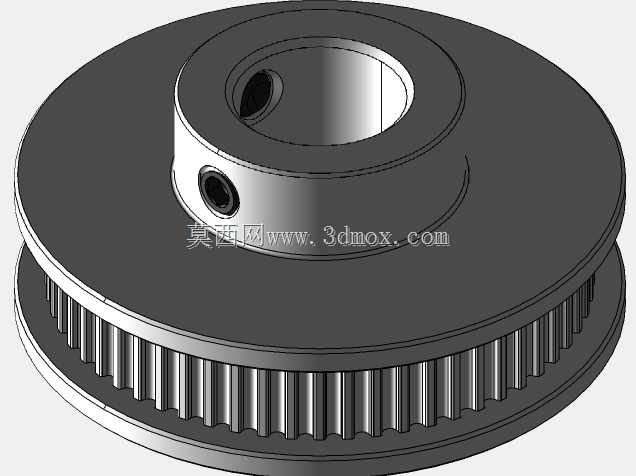

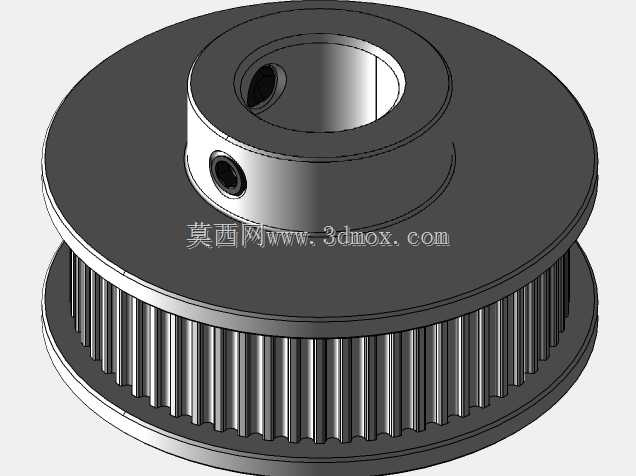

设计时针对常用的同步带宽度做了适配,可兼容6毫米与10毫米两种宽度的2GT同步带,选型时可以根据实际负载大小匹配对应带宽:负载较小的传感检测机构、小型指针传动结构选6毫米带宽即可满足扭矩传递需求,负载稍大的直线运动轴、小型物料输送结构则可以选10毫米带宽,提升传动的负载能力,避免带齿剪切失效。内孔做了多规格适配设计,覆盖6毫米、8毫米、10毫米、12毫米四种常用轴径,能直接匹配市面上绝大多数微型电机、步进电机、输出轴的安装尺寸,不需要额外做轴套转接,减少装配环节的零件数量,也能降低转接带来的同轴度误差。

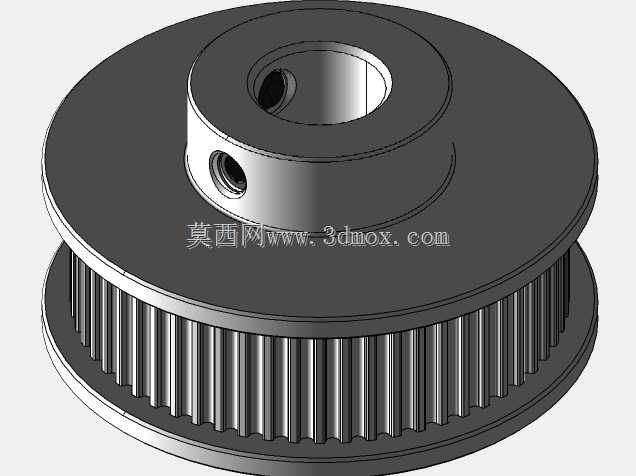

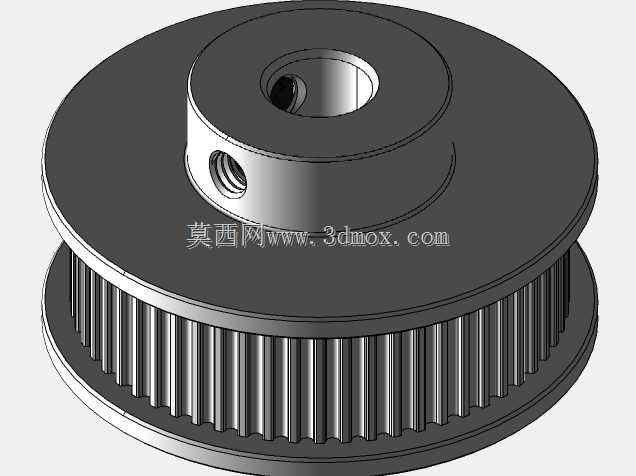

带轮本体上设计有M4紧定螺钉安装位,装配时将紧定螺钉顶在电机轴的定位平面上,就能实现带轮与轴的周向固定,不需要额外加工键槽,对于小直径轴的传动场景来说,这种固定方式加工难度低,装配拆卸都很方便,只要控制好紧定螺钉的锁紧扭矩,就能满足轻载场景下的扭矩传递需求,不会出现带轮与轴相对打滑的问题。做三维建模时,齿形部分严格按照2GT带轮的齿廓参数绘制,保证齿形与标准同步带完全啮合,不会出现干涉或者啮合间隙过大的问题;挡边部分做了微小的倒角处理,避免装配时锋利的边缘割伤同步带的带基,延长同步带的使用寿命;轮毂部分的厚度经过优化,在保证结构强度的前提下尽可能控制轴向尺寸,减少带轮整体占用的安装空间,适合结构紧凑的小型设备使用。

实际选型装配时需要注意,带轮安装要保证两个配对带轮的端面平行度误差控制在允许范围内,否则会导致同步带单侧受力,加剧带边磨损,缩短使用寿命;紧定螺钉的锁紧位置要对应轴上的铣平面,不要直接顶在光滑的轴面上,避免长期运转后出现松动;同步带的张紧力要调整到合适区间,张紧力过大会加剧带轮轴承的负载,张紧力过小则容易出现跳齿问题。这款带轮的尺寸边界清晰,安装时不需要预留太大的周边空间,轴向尺寸紧凑,非常适合在狭小的设备腔体内部布置,做结构设计时可以直接调用模型完成装配干涉检查,提前验证传动路径的合理性,减少实物打样阶段的修改次数。在小型自动化设备的送料机构、精密检测仪器的指针传动、桌面级数控设备的运动轴传动等场景中,这类规格的带轮都能稳定发挥作用,兼顾传动精度与装配便利性。
