可焊式液压铰接关节部件三维设计

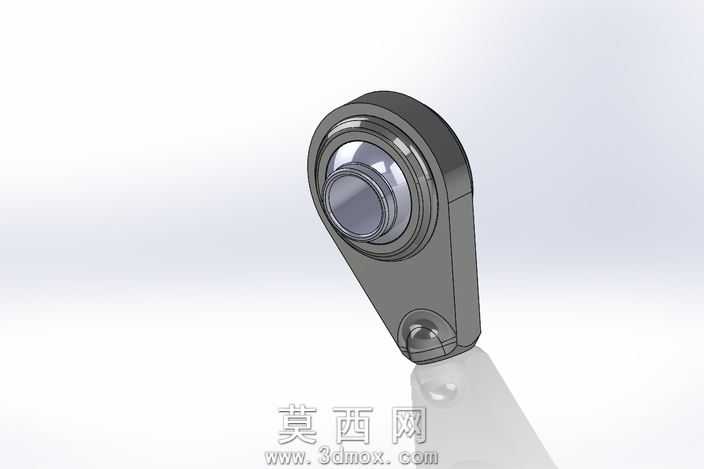

本模型为可焊接附加式液压铰接连接部件，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循液压元件安装配合的尺寸规范，对部件的每一处结构细节都做了精准还原。模型主体为一体式锻造结构的连接臂，上端集成了自润滑向心关节轴承结构，轴承外圈与连接臂的安装座采用过盈配合设计，内圈为球面配合结构，可实现多维度的角度偏转，能够补偿液压系统安装过程中产生的位置偏差与运行过程中的角度摆动，适配液压管路或油缸在动态工况下的位移需求。下端设置了带定位凸台的焊接安装端，凸台结构可在焊接作业时实现快速定位，保证部件与被连接件的装配同轴度，焊接端面预留了合理的焊接收缩余量，避免焊接变形影响整体装配精度。材质设定上，主体连接臂采用高强度合金结构钢，表面做发黑防锈处理，关节轴承内圈采用轴承钢材质，球面做抛光硬化处理，具备优异的耐磨性能与抗载荷能力，渲染阶段通过材质参数的精细调整，还原了金属部件的哑光金属质感、轴承表面的高光金属光泽以及部件边缘的倒角光影过渡，呈现出真实的工业零件视觉效果。设计过程中充分考虑了部件的实际使用场景，针对液压系统工况下的径向载荷、冲击载荷做了结构强度优化，连接臂的截面采用变厚度设计，在保证结构强度的前提下尽可能降低部件自重，关节轴承的密封槽结构预留了密封件安装位置，可适配防尘密封圈，避免工况中的粉尘、杂质进入轴承配合面，延长部件使用寿命。整体模型结构完整，各配合部位的尺寸公差符合液压元件的通用设计标准，可直接用于液压系统的装配仿真、工况模拟以及生产加工的参考依据，能够帮助设计人员快速完成液压管路连接、油缸铰接端的结构匹配，缩短液压系统的整体设计周期。
