卧式多级不锈钢离心泵结构设计

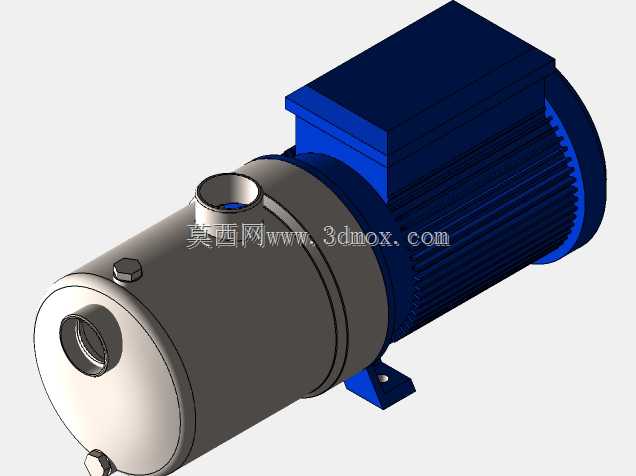

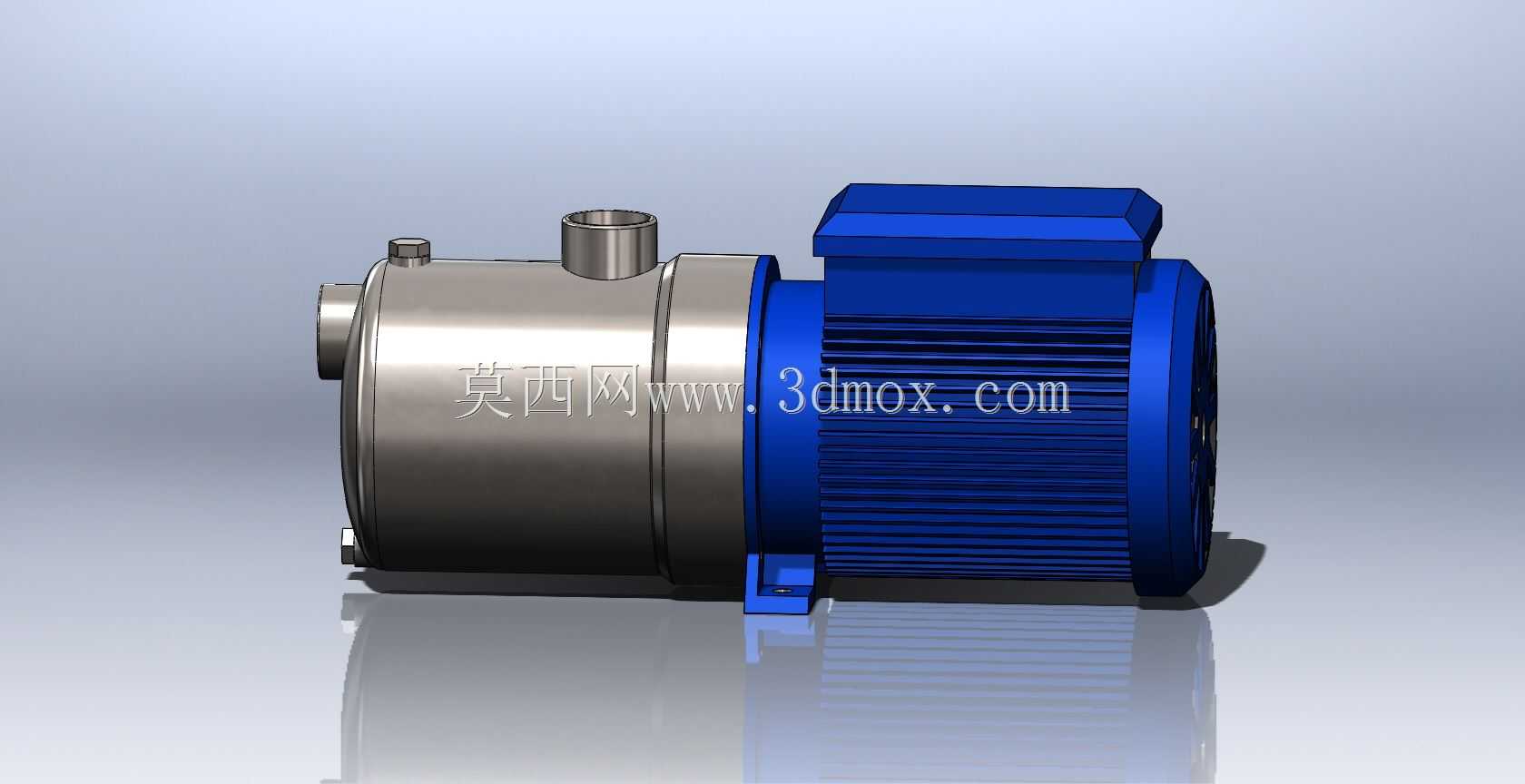

这款卧式多级不锈钢离心泵，主要面向民用供水、轻工制程流体输送、中小型水处理系统等场景使用，可完成清水或低腐蚀性理化性质与水接近的介质增压输送任务，常见于楼宇二次供水、食品加工流体管路、小型暖通循环系统、净水处理设备配套等工况，能够在稳定提供额定扬程的同时，兼顾长期运行的抗腐蚀能力与低噪表现。从功能特性来看，该泵采用卧式安装布局，将过流泵腔与驱动电机同轴直联，省去了中间传动结构，整体传动损耗更低，运行时的同轴度偏差更小，振动幅度控制在较低区间；过流部分采用不锈钢材质打造，既可以避免长期输水过程中锈渍污染介质，也能耐受轻度弱酸弱碱介质的侵蚀，适配更多对卫生条件有基础要求的输送场景，多级叶轮串联的结构设计，能够在单级叶轮尺寸受限的前提下，通过逐级增压的方式实现更高的输出扬程，满足高层供水、长距离管路输送的压力需求。在设计思路上，这款泵优先平衡了安装便捷性与运行稳定性：泵体与电机的连接法兰采用标准化定位止口设计，装配时无需反复调整同轴度，后期维护拆解更换密封件、叶轮时也能快速复位；底部的一体式安装脚座同时承托泵腔与电机重量，安装脚的开孔位置匹配常规民用泵的安装尺寸规范，无需额外定制安装支架即可适配多数现有安装位；进出水接口采用标准管螺纹设计，可直接对接常规公称通径的输水管道，减少现场管路改装的工作量。从外形与安装边界来看，整机轴向长度控制在适配小型设备机房、家用供水点位的尺寸区间，径向最大尺寸为电机外壳的散热筋外径，安装时预留的侧面操作空间仅需满足接线、日常排气操作即可，无需预留过大的检修通道；泵体顶部设置的排气螺塞位置符合日常操作的人机高度，无需俯身即可完成启动前的排气操作；进水口设置在泵腔侧端轴向位置，出水口设置在泵腔顶部径向位置，管路走向适配多数下进上出的常规管路布局，能够减少管路弯头的使用量，降低管路沿程压力损失。泵体与电机之间采用机械密封结构，相比传统填料密封泄漏量更低，长期运行无需频繁调整密封压盖，日常维护工作量更小；电机外壳的轴向散热筋顺着电机运行时的散热风路走向设计，能够在自带散热风扇的作用下快速带走运行产生的热量，保障长时间连续运行时电机温度处于合理区间，避免过热导致的绝缘老化加速问题。
