热酸蒸汽用玻璃盘管式冷凝换热装置

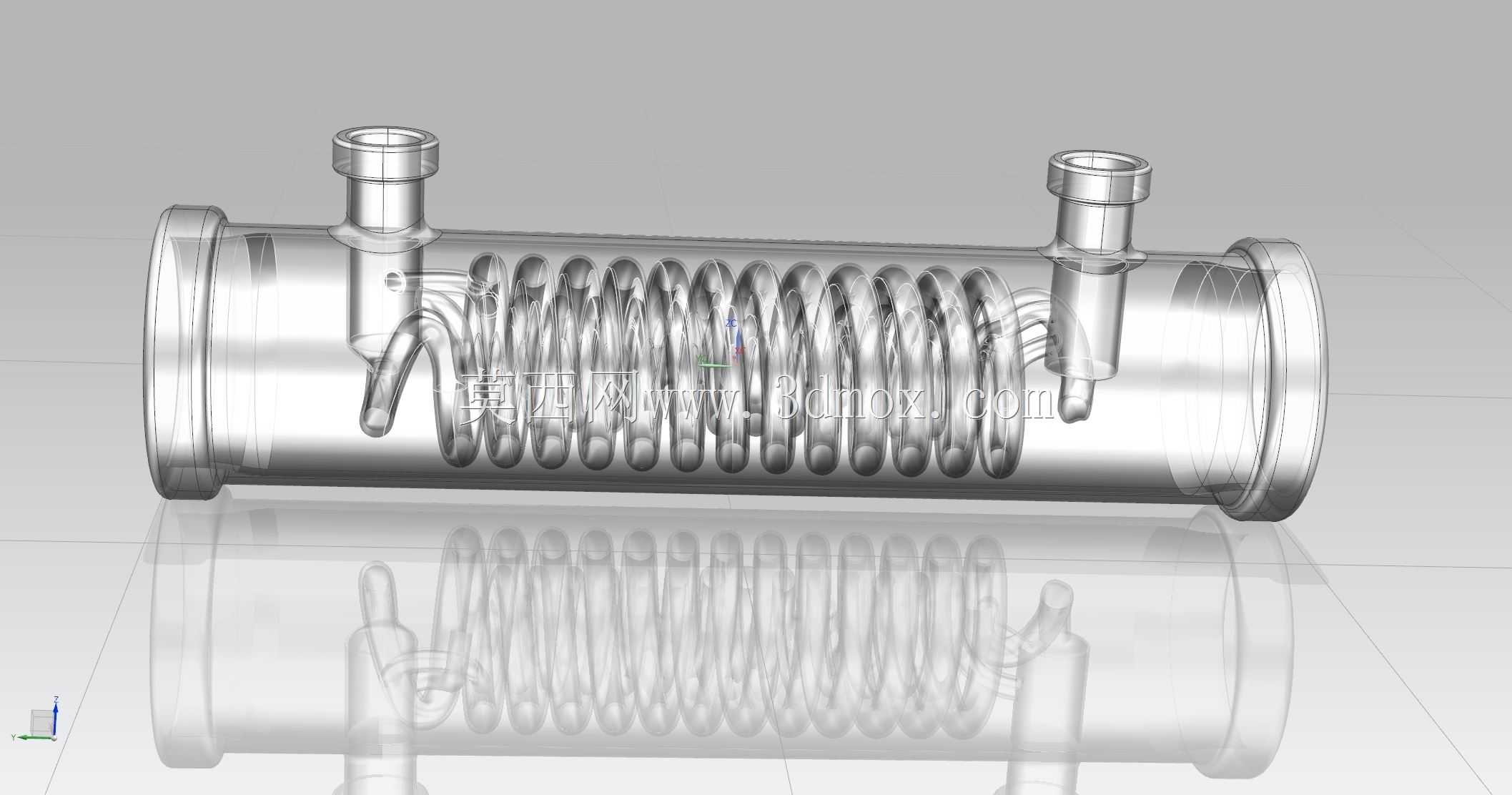

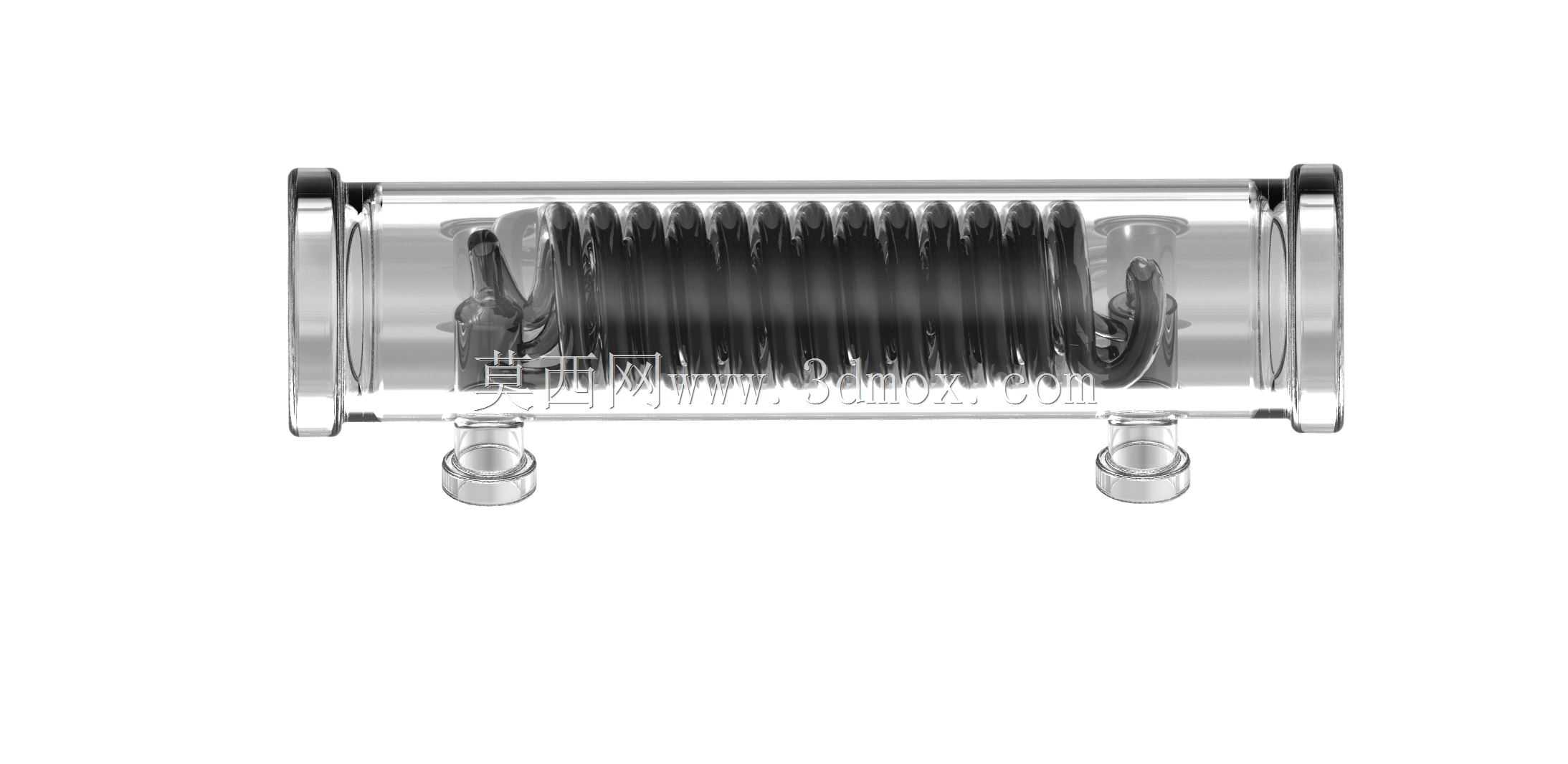

在湿法冶金、精细化工涉及热酸蒸汽处理的工序段，这类玻璃材质的盘管冷凝器是核心的换热回收单元，尤其适配黄金精炼工艺里酸性挥发蒸汽的冷凝回收场景，能在接触腐蚀性介质的工况下稳定完成汽态介质的相变冷凝，避免金属材质被酸雾腐蚀带来的设备损耗与介质污染问题。设备主体采用透明硼硅玻璃外壳作为承压腔体，内部集成螺旋盘绕的换热流道，两端通过快开法兰结构实现工艺管线的对接，壳体下方设置两个对称的下接接口，分别作为冷凝液排出口与冷却介质的进出接口，整体卧式安装的结构能大幅降低现场安装的垂直空间占用，适配车间内紧凑的管线布局。从结构设计逻辑来看，内部螺旋盘管的排布经过流场仿真优化，盘管间距保持均匀一致，既保证壳程蒸汽流通时无流动死区，也让管程冷却介质的流速保持在合理区间，避免冷却水流速过低导致的换热效率下降，或是流速过高带来的管路压损过大问题。玻璃外壳的透明属性是这类设备的核心设计优势，现场运维人员可直接观察内部蒸汽的冷凝状态、盘管表面的结垢情况，无需拆解设备就能判断工况是否正常，大幅降低日常巡检的工作量。安装边界方面，设备两端法兰的同轴度公差控制在合理范围，对接时无需额外调整管线角度，下方两个接口的中心距与行业通用的冷凝液收集管路规格匹配，可直接替换同规格的老式石墨冷凝器，无需对现场管线做大规模改造。设备运行时，热酸蒸汽从壳体一端的法兰接口进入壳程，在壳体内与盘管内流动的冷却介质完成热量交换，汽态介质遇冷相变后凝结为液态，顺着壳体内壁汇集到下方的排液口排出，冷却介质在盘管内持续流动带走热量，螺旋结构的盘管大幅延长了换热路径长度，在有限的壳体空间内最大化换热面积，保证热酸蒸汽的冷凝回收率满足工艺要求，避免挥发性酸雾随尾气排出带来的物料损耗与环保风险。这类结构的冷凝设备在设计时还考虑了热胀冷缩的补偿问题，盘管两端的连接位置预留了微小的形变余量，避免设备在通蒸汽升温、通冷却水降温的交替工况下，因热应力导致盘管或玻璃壳体出现开裂泄漏，适配化工、冶金工序中频繁启停、负荷波动的实际使用场景。
