小型船舶用消防灭火泵结构设计

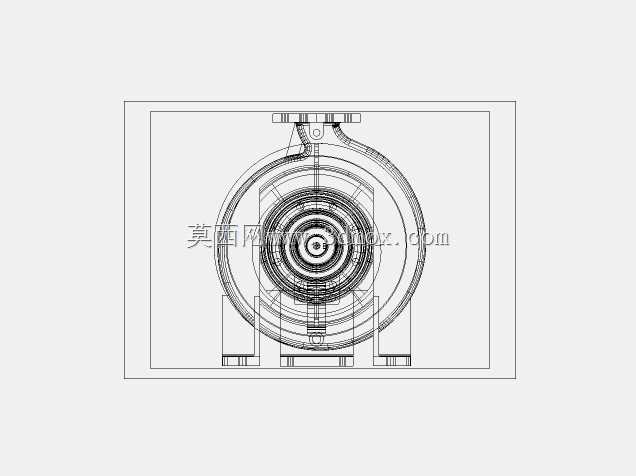

　　这款小型船舶灭火泵的结构设计，核心围绕内河小型作业船舶、近海休闲渔船的舱内消防需求展开，这类船舶的舱室空间普遍紧凑，常规陆用消防泵的安装尺寸、抗颠簸性能很难适配航行中的复杂工况，因此在设计初期就把安装边界的适配性放在了首位。从结构布局来看，泵体采用蜗壳式离心结构，进水口与出水口的法兰接口采用同轴线侧置布局，能最大程度压缩泵体的轴向安装尺寸，适配船舶舱壁旁狭窄的安装空间，安装时不需要额外改造舱内原有管路走向，可直接对接船舶现有消防水管路系统，降低现场改装的施工量。

　　泵体的转子部分做了动平衡校准，考虑到船舶航行时会持续存在横摇、纵摇的工况，轴承支撑位采用双侧密封角接触轴承搭配机械密封结构，避免航行颠簸状态下出现密封渗漏、轴承偏磨的问题，同时泵壳的壁厚做了针对性加强，能承受消防工况下瞬间的水压冲击，也能抵御舱内潮湿盐雾环境带来的腐蚀影响。在功能特性上，这款泵的额定工况匹配小型船舶的消防水压力需求，启动后可快速建立稳定水压，满足舱内初期火情处置的供水要求，同时泵体的进出口法兰尺寸统一采用船用标准通径，可兼容船上现有的消防水带、消火栓接口，不需要额外配置转换接头。

　　设计过程中，对泵体的安装脚位置做了多方案迭代，最终采用三点式支撑安装脚，安装脚的螺栓孔预留了足够的调节余量，可适配不同厚度的舱内安装基座，即使安装基座存在少量平面度误差，也能通过垫片调整完成可靠固定，避免安装应力传导到泵壳导致运行时出现异常振动。从实际应用场景来看，这类小型灭火泵除了承担船舶消防供水功能外，也可兼顾舱底积水抽排、甲板冲洗的辅助用途，在非消防工况下可切换管路阀门实现功能转换，提升设备的利用率，减少船上额外配置水泵的空间占用。

　　泵体的过流部件采用流线型流道设计，在建模阶段就通过流道曲率的反复调整，降低水流在泵壳内的紊流损失，提升运行效率，同时叶轮的叶片数量和角度经过匹配调校，在保证供水压力的前提下降低运行噪音，避免小型船舶舱室内设备运行噪音过大影响船员作业。考虑到船舶上的维护条件有限，泵体的端盖采用快拆式螺栓固定结构，不需要完全拆解泵体与管路的连接，即可打开端盖清理流道内的杂物、检查叶轮磨损情况，日常维护的操作门槛更低，船员经过简单培训即可完成常规维保作业。安装边界方面，泵体的整体径向尺寸控制在适配小型船舶舱内预留安装位的范围，顶部的排气螺塞位置预留了足够的操作空间，日常排气作业不需要挪动周边其他设备，底部的放油孔位置正对安装基座的预留缺口，更换润滑油时不会污染舱内底板。整个泵体的外部轮廓没有突出的尖锐棱角，避免船舶摇晃时船员磕碰受伤，所有外露的螺栓都采用防腐镀层处理，适配海上高盐雾的使用环境，延长设备的实际使用寿命。
