直列四缸内燃机缸体结构三维设计

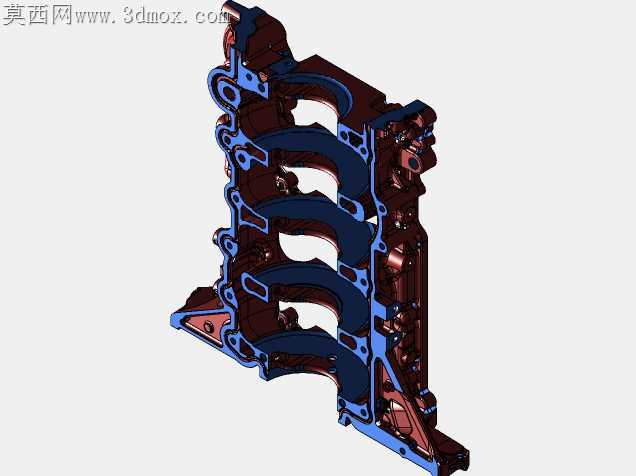

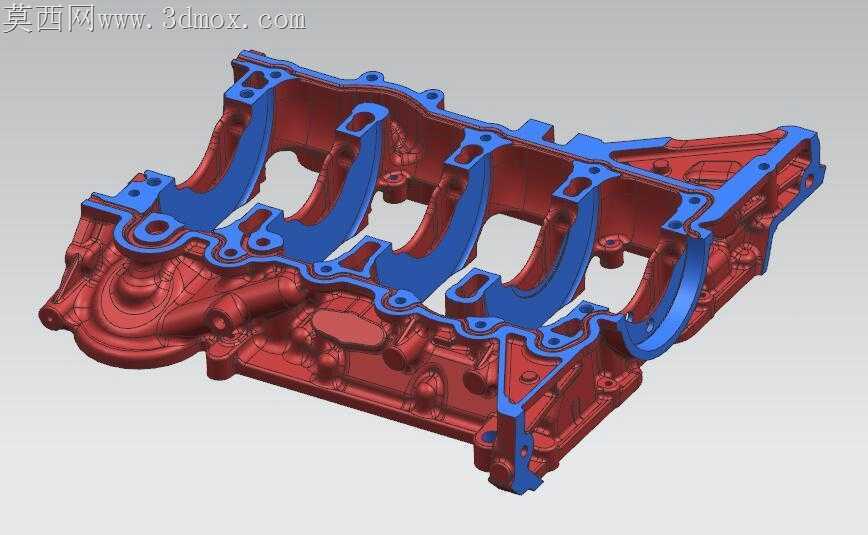

这款直列四缸内燃机缸体是内燃动力系统的核心承载基体，广泛适配民用乘用车、轻型商用车的小排量动力总成，也可作为固定式发电机组、小型工程机械动力单元的基础结构件，是整台内燃机所有零部件的安装定位基准，承担着动力输出过程中全部的载荷传递、密封隔离与介质导流作用。从实际应用场景来看，该缸体需要在高温、高压、高交变载荷的持续工况下稳定工作，既要为活塞往复运动、曲轴旋转运动提供高精度的运动腔体，也要整合冷却水道、润滑油道的布设路径，同时保证与缸盖、油底壳、正时机构、进排气歧管等周边部件的安装配合精度，直接决定了整台发动机的运行可靠性、NVH表现与服役寿命。从功能特性来看，该缸体采用分体式主轴承座结合面设计，蓝色区域为与缸盖、主轴承盖配合的高精度密封结合面，加工时需要保证极高的平面度与位置公差，避免燃烧室漏气、润滑油渗漏、冷却液串腔等故障；红色区域为缸体主体结构，内部集成了四个连续的气缸腔体，腔体周边环绕布置冷却水流道，能够在发动机工作时持续带走燃烧室传递的热量，保证缸体工作温度维持在合理区间；缸体下部的曲轴安装腔预留了主轴承座安装位，能够为曲轴提供稳定的旋转支撑，同时腔体结构做了加强筋布设，可抵消活塞做功时传递的侧向冲击力与曲轴旋转带来的振动载荷。从设计思路来看，该缸体采用高压压铸铝合金的工艺适配结构，在保证结构强度的前提下尽可能降低自身重量，符合当前动力总成轻量化的设计趋势；所有安装孔位、螺栓过孔、定位销孔的位置都经过匹配校核，既保证周边附件安装时的操作空间，也避免应力集中导致的缸体开裂风险；结合面处的密封槽布设位置经过优化，能够配合密封垫片实现燃烧室、冷却水道、润滑油道的完全隔离，杜绝不同介质互串的问题。从安装边界来看，该缸体的整体外形轮廓适配横置前驱动力舱的布局要求，进气侧、排气侧的附件安装面预留了发电机、起动机、水泵、机油滤清器等附件的安装凸台与螺栓孔位，与变速箱连接的端面定位尺寸匹配主流手动、自动变速箱的连接规范，整机安装悬置点的位置经过重心校核，能够有效降低动力总成运行时传递到车架的振动，不需要额外做大幅结构修改即可适配多款同平台车型的动力舱安装需求。
