铝型材框架皮带输送设备结构设计

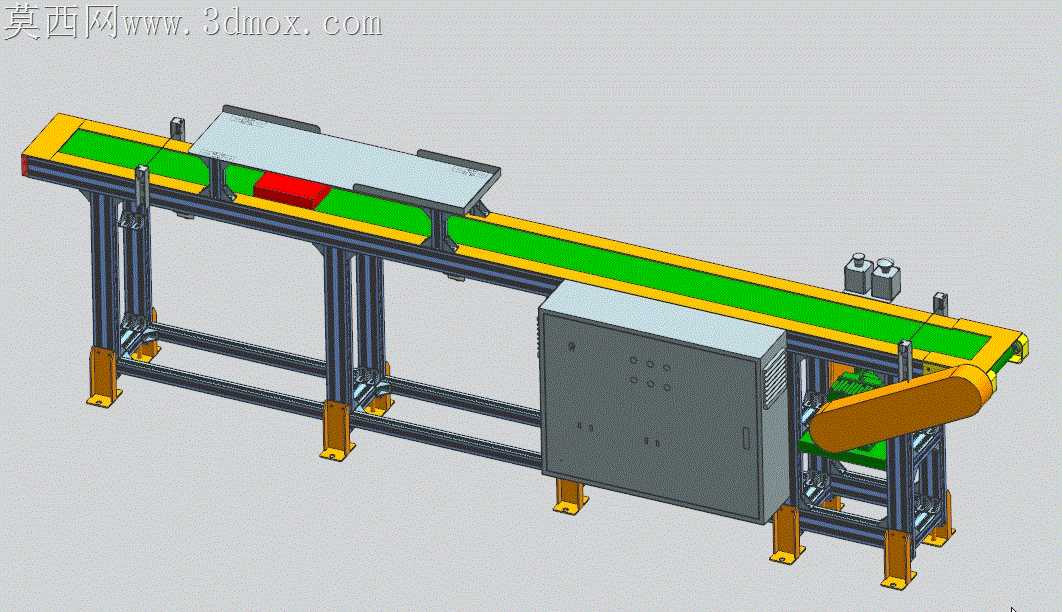

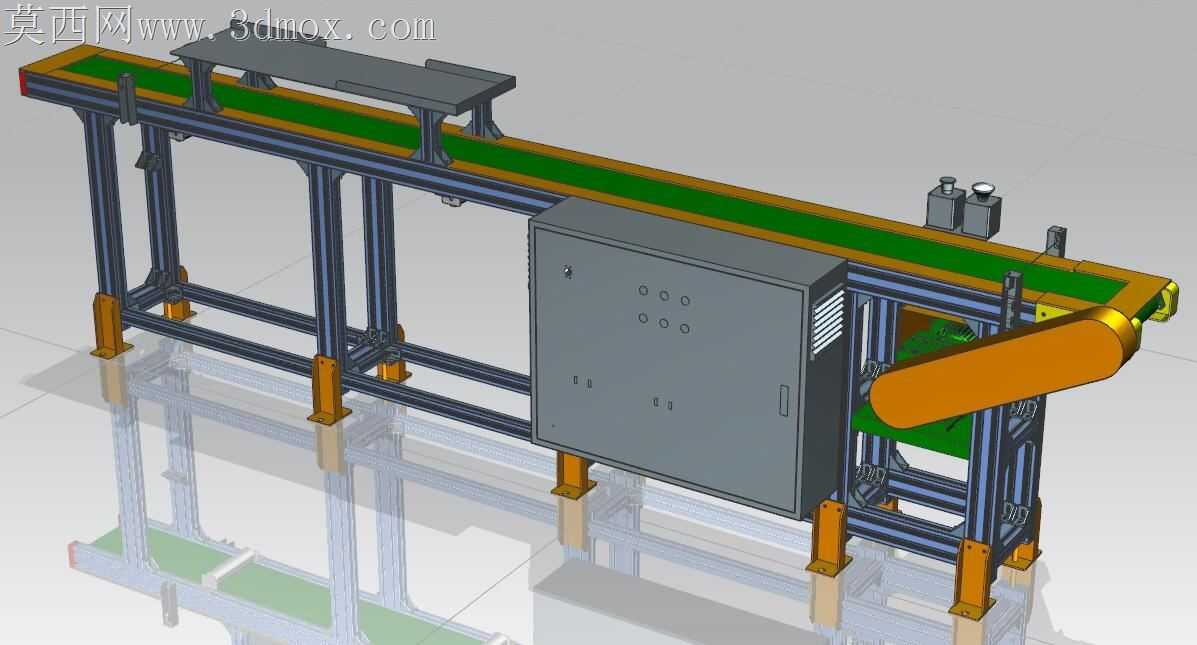

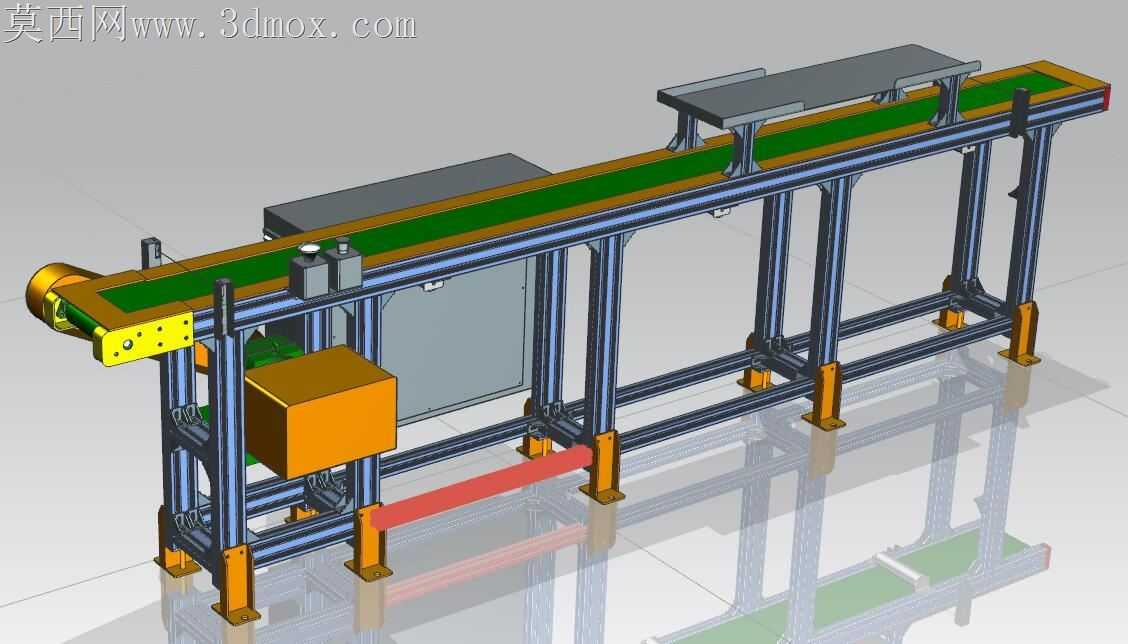

车间现场搭建皮带输送线时，常遇到型材拼接孔位错位、皮带跑偏刮边、电控箱走线干涉的问题，这套铝型材带式输送结构在加工适配层面做了大量落地性调整。支脚底部的橙色调节脚座预留了15mm的高度调节余量，适配车间地面不平整的安装工况，不用额外垫塞铁片调整机架水平度，每处脚座与型材端面的连接都采用内嵌式T型螺母，避免外凸螺栓刮蹭过往操作人员的工服，也减少积灰藏污的卫生死角。绿色PVC皮带的张紧结构藏在机头传动端的橙色护罩内部，不用拆解侧边护板就能通过调节螺栓调整皮带张紧度，张紧行程预留了20mm，抵消皮带长期运行后的拉伸形变，皮带下方每隔400mm设置一根光滑托辊，避免重载物料压塌皮带导致的下凹跑偏，托辊两端采用卡簧式快拆结构，磨损后不用拆动整根横梁就能单独更换。侧边的灰色电控柜体直接固定在机架中段的型材立柱上，没有采用外伸支架悬空安装，柜体与型材的贴合面垫了2mm厚的橡胶减震垫，抵消皮带运行时的震动传导，避免柜内接线端子因为长期震动松脱，柜体侧面开了冲压成型的散热格栅，格栅开口朝下倾斜15度，防止车间清扫时的水花溅入柜内，柜门的密封胶条沿着柜体边缘整圈嵌入，阻隔车间内的粉尘进入电控区域。机架上方的两块置物托板采用折弯成型的钣金件，直接卡在型材的T型槽内，不用额外打孔固定，方便后期调整托板的安装位置，用来放置扫码枪、检测探头这类工位辅助配件，托板边缘做了10mm高的翻边，防止放置的小零件滑落砸到运行中的皮带。机头传动端的电机护罩做了圆弧过渡，没有尖锐的直角棱边，护罩与型材的连接采用快拆式卡扣，日常检修传动部件时不用拧动多颗螺栓就能掀开护罩，所有型材的切割端面都做了倒角处理，去除切割毛刺，避免组装时划伤装配人员的手部，型材拼接处的角件都采用内藏式安装，外表面没有凸起的连接块，整线外观整洁流畅，也不会勾挂输送过程中垂落的物料包装袋。
