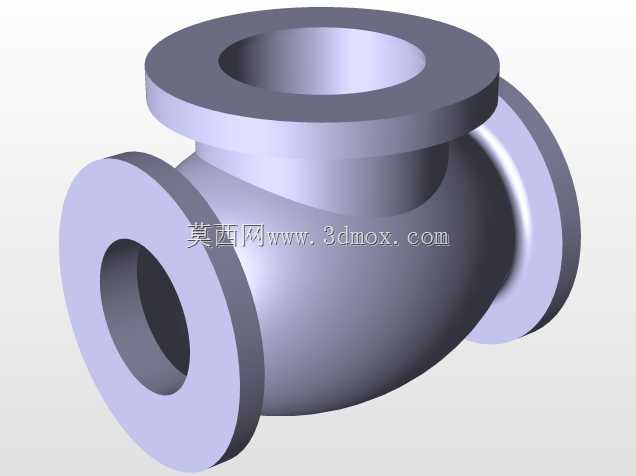

三通法兰式流体控制阀体结构设计

　　在工业流体输送管网的搭建中，这类三通法兰式阀体是管路系统里改变介质流向、实现分支汇流的核心承压部件，常见于化工介质输送、市政给排水、暖通循环系统、工业制程管线等场景，作为流体通路的壳体基础件，它的结构合理性直接决定了整条管线的运行稳定性与密封可靠性。从实际工程应用来看，这类阀体需要同时承接三个方向的管路对接，三个端口均采用标准法兰连接结构，法兰端面的密封面平整度、螺栓孔的位置度公差都有严格要求，安装时可通过法兰盘与对应通径的管道、阀盖、执行机构等部件直接对接，依靠法兰间的密封垫片实现静密封，能够承受管线内的额定工作压力，避免介质外泄。

　　设计这类阀体时，首先要根据管路的公称通径、额定工作压力确定壳体的基础壁厚，流道部分采用圆弧过渡的腔体结构，避免介质在腔体内形成直角对冲，减少流阻损失与介质对腔壁的长期冲刷，尤其是三个通路交汇的腔体核心区域，壁厚要做均匀过渡处理，既不能出现局部壁厚过薄导致承压不足，也不能因为局部壁厚突变造成铸造应力集中，给后续的长期使用留下开裂隐患。从安装边界来看，三个法兰端的外圆尺寸、螺栓孔分布圆直径、法兰厚度都匹配对应压力等级的法兰标准，安装时不需要额外做适配加工，只要匹配对应通径的管路法兰，对齐螺栓孔穿入紧固件即可完成对接，整体的外部轮廓没有突出的尖锐结构，在管线排布时能够节省安装空间，相邻管路的排布不会和阀体本体产生干涉。

　　实际选型使用时，这类阀体作为三通类阀门的基础壳体，内部可以根据工况需求装配阀芯、密封座、阀杆等组件，实现介质的换向、截流、调节等功能，壳体本身的流道曲率经过优化，介质在腔体内流动时的紊流区域更小，相比直角对接的三通结构，能够降低介质输送过程中的压力损耗，同时减少固体颗粒介质在腔体内的沉积概率。在结构细节处理上，法兰与腔体的连接位置做了圆弧倒角过渡，避免铸造过程中出现冷隔、缩松等缺陷，同时也能降低管路运行时应力在连接位置的集中效应，当管线出现轻微的振动或者热胀冷缩位移时，过渡区域的结构能够分散局部应力，避免法兰根部出现裂纹。

　　三个端口的法兰密封面采用突面结构，适配常用的非金属平垫片、缠绕垫片等密封元件，对于常规的水、油品、低压气体等介质都能实现可靠密封，不需要额外加工特殊的密封槽结构，降低了加工与密封件选型的成本。从建模逻辑来看，整个阀体的结构以回转特征为基础，先构建出三个方向的流道回转体，再通过布尔运算整合出中间的交汇腔体，之后添加法兰盘的螺栓孔、密封面等结构特征，所有的倒角、圆角参数都匹配铸造工艺与机加工工艺的要求，比如法兰端面的加工余量预留、非加工面的铸造圆角设置，都符合实际零部件生产的工艺要求，不会出现无法脱模或者加工干涉的结构问题。在管线系统的布局中，这类三通阀体通常用在需要做管路分支或者介质汇流的节点位置，相比采用多个弯头、直通件拼接的分支结构，一体式的三通阀体减少了密封连接点的数量，也就降低了整个管路节点的泄漏风险，同时整体结构的刚性更好，能够承受更高的管线压力与外部载荷。日常运维过程中，法兰连接的结构也方便后续的拆解检修，不需要切割管路就可以将阀体从管线上拆下，更换内部的密封件或者阀芯组件，降低管线维护的成本与工作量。
