挤压铝制浮桥配套船用系缆固定桩

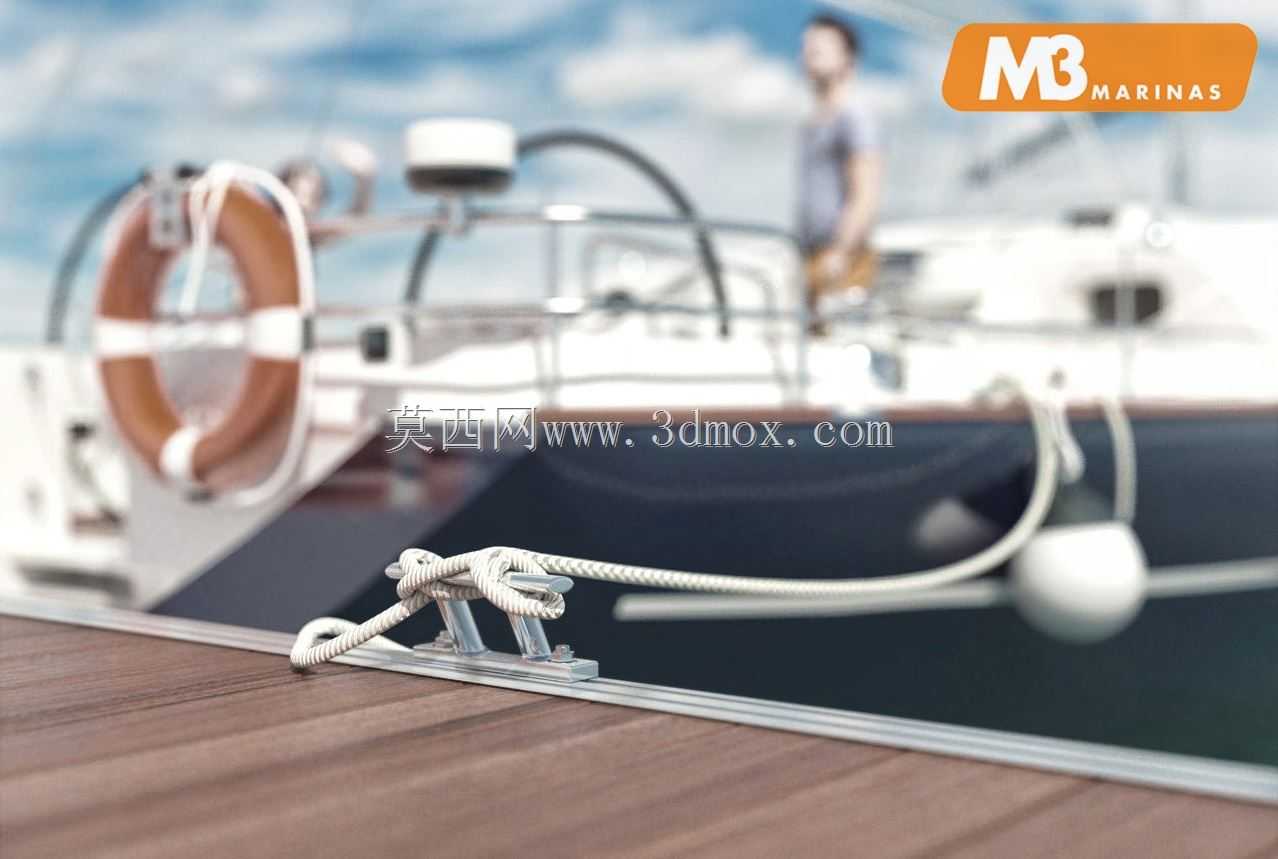

　　在游艇码头、内河休闲浮桥、临水观光平台的系泊场景中，系缆桩是承担船舶停靠固定载荷的核心受力构件，这款采用挤压铝工艺成型的船用系缆桩，正是针对铝合金浮桥系统的安装特性做了适配性设计。不同于传统铸铁系缆桩厚重的基座结构，这款产品整体采用6系铝合金挤压成型后做表面硬质阳极氧化处理，整体重量控制在同载荷等级铸铁件的三分之一左右，不会给浮桥模块增加额外的集中载荷，避免浮桥面板因局部负重过大出现形变。

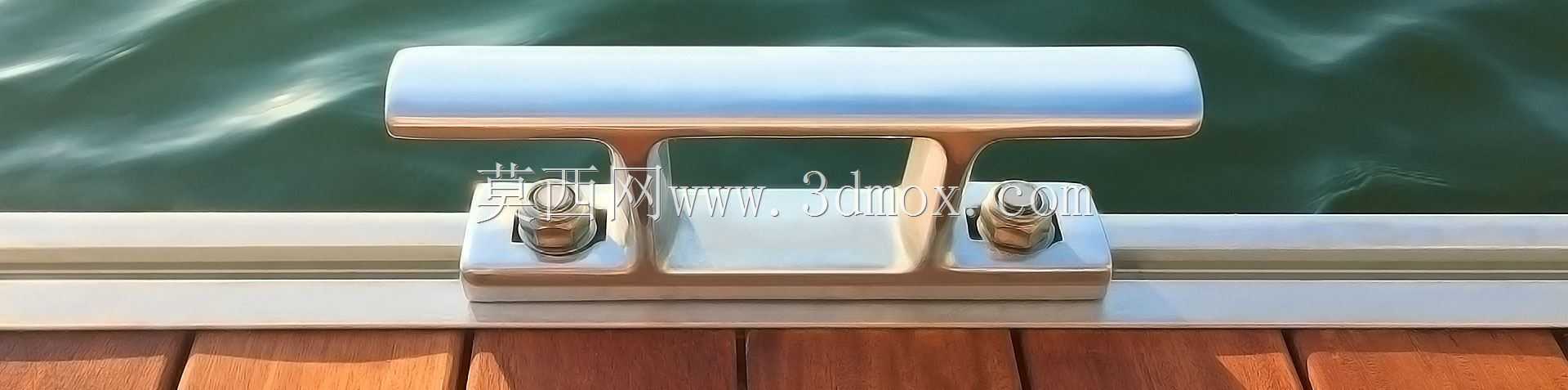

　　从结构设计逻辑来看，这款系缆桩的缆绳挂接部位做了双圆弧过渡处理，没有尖锐的切削棱角，当船舶受水流、风浪作用出现小幅位移时，缆绳在桩体表面滑动不会出现应力集中割损缆绳的情况，常规直径12-20mm的尼龙系泊缆、丙纶缆都可以顺畅绕桩固定，单桩额定系泊拉力可以满足8米以下休闲游艇、小型作业交通艇的停靠固定需求。安装边界上，这款系缆桩的基座采用与浮桥铝型材卡槽匹配的嵌入式安装结构，基座底部的定位凸台可以直接卡入浮桥面板的标准T型槽内，不需要在浮桥面板上额外打孔破坏防水层，安装时只需要在卡槽内滑入对应规格的T型螺栓，拧紧螺母即可完成固定，安装点位可以根据实际停靠需求沿浮桥边缘灵活调整，不需要提前预埋固定件。

　　桩体的整体高度控制在120mm，基座安装面宽度为80mm，突出浮桥甲板面的高度不会对人员在浮桥上的通行造成磕碰阻碍，同时预留的缆绳缠绕空间足够完成3圈以上的缆绳固定操作，即使遇到突发的阵风、水流加急情况，缆绳也不会从桩体上滑脱。从实际使用场景出发，这款系缆桩的表面氧化层可以抵御海水盐雾、码头区域潮湿空气的腐蚀，不需要定期做刷漆防锈维护，长期户外使用不会出现锈渍污染浮桥甲板的情况。结构建模过程中，针对桩体与基座连接的受力部位做了局部加厚处理，通过有限元受力模拟验证，在15kN的横向拉力作用下，桩体的最大形变量小于0.2mm，不会出现基座变形、桩体倾斜的问题。

　　不同于焊接成型的铝制系缆桩，挤压一体成型的结构不存在焊缝应力集中的隐患，在反复受缆绳拉力冲击的工况下，不会出现焊缝开裂的失效问题。在浮桥系统的配套选型中，这款系缆桩可以直接适配市面上主流的挤压铝浮桥型材规格，不需要额外做转接件设计，整体安装效率比传统螺栓穿孔固定的系缆桩提升60%以上，后期如果需要调整浮桥功能区域，只需要松开T型螺栓就可以将系缆桩移动到对应位置，不会在浮桥面板上留下安装孔洞。桩体顶部的圆角处理也考虑到了人员意外磕碰的防护需求，即使人员在浮桥上行走时不慎碰到桩体，也不会造成严重的磕碰伤害，符合临水公共区域的安全设计要求。在缆绳挂接的受力方向上，这款系缆桩的双柱式结构可以同时满足两艘小型船舶的并排系泊需求，也可以供单艘船舶交叉绕桩固定，提升系泊的稳定性，当船舶需要离泊时，解缆操作也不需要将缆绳从桩体顶部完全抽出，只需要松开缆绳活结就可以快速完成解缆，适配码头快速停靠离泊的使用需求。
