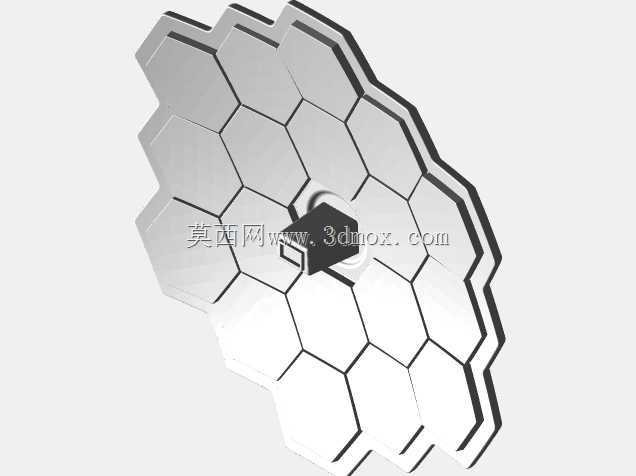

詹姆斯韦伯太空望远镜六边形镜面阵列结构

　　在深空探测领域，大口径空间望远镜的镜面系统是决定观测分辨率与集光能力的核心部件，受限于运载火箭的整流罩尺寸约束，无法将单块大口径镜面直接送入轨道，分块式可展开镜面阵列成为解决这一矛盾的主流技术路径，本次呈现的正是詹姆斯韦伯太空望远镜所采用的六边形拼接镜面阵列结构。从实际应用场景来看，该镜面阵列部署于日地拉格朗日L2点轨道，工作在近红外到中红外波段，承担着观测宇宙早期天体形成、系外行星大气成分分析、太阳系外天体探测等核心任务，需要在极低温、高真空、强宇宙辐射的轨道环境中长期保持极高的面形精度，单块镜面的位置误差需要控制在纳米级别，才能保证拼接后的整体镜面达到等效大口径反射镜的光学性能。

　　从功能特性上看，该阵列采用正六边形作为单块镜面的基础构型，相比圆形或方形镜片，六边形能够实现镜面之间的无缝密铺，最大化利用主镜的有效通光面积，同时每一块子镜都配备独立的六自由度微位移调整机构，可在入轨后根据波前传感系统的检测数据，实时调整每块子镜的位置、倾斜角度与曲率，补偿发射过程中的结构形变、轨道环境下的热变形带来的面形误差，最终让所有子镜协同工作，等效为一块直径6.5米的完整反射镜。

　　在设计思路层面，整个镜面阵列采用中心对称的蜂窝状排布逻辑，中心区域的子镜作为基准定位单元，外围子镜沿径向分层排布，整体轮廓在收拢状态下可折叠收拢至运载火箭整流罩的容纳尺寸范围内，入轨后通过展开机构逐步展开到位，每一块子镜的背部都采用轻量化的蜂窝夹层结构，在保证结构刚度的前提下尽可能降低整体重量，减少发射载荷成本，同时镜面表面镀金膜层，提升红外波段的反射率，满足红外观测的需求。

　　从安装边界与尺寸约束来看，单块六边形子镜的对边尺寸约1.32米，厚度仅约5厘米，整体主镜完全展开后总直径约6.5米，总重量控制在705千克以内，子镜之间的安装间隙预留了微调整机构的运动空间与热变形补偿余量，避免温度交变下子镜之间发生结构干涉，每块子镜与背部支撑结构的连接点采用柔性铰链设计，能够隔离支撑结构的微形变传递到镜面反射面，保证镜面面形的稳定性。在结构建模过程中，需要重点还原每块六边形镜面的几何轮廓、相邻子镜之间的排布间隙、中心副镜支撑结构的相对位置，以及整体阵列的分层排布逻辑，建模时需要注意六边形密铺的几何约束关系，保证相邻子镜的边完全平行对齐，间隙均匀一致，中心区域的副镜安装座与周围子镜的位置关系需要匹配实际光学系统的遮拦比要求，同时要考虑展开状态下各子镜的角度一致性，保证所有子镜的反射面最终共焦，满足光学系统的成像要求。这类分块式镜面阵列的设计逻辑，不仅应用在空间望远镜领域，在大口径地面天文望远镜、远距离激光通信发射接收系统、高分辨率对地观测光学系统中也有广泛的借鉴意义，其核心的密铺构型设计、微位移调整接口、轻量化结构思路，都能为同类大口径光学反射系统的结构设计提供参考，建模过程中对几何精度、装配关系的还原，也能为相关专业的学习者理解空间光学载荷的结构设计逻辑提供直观的三维参照。
