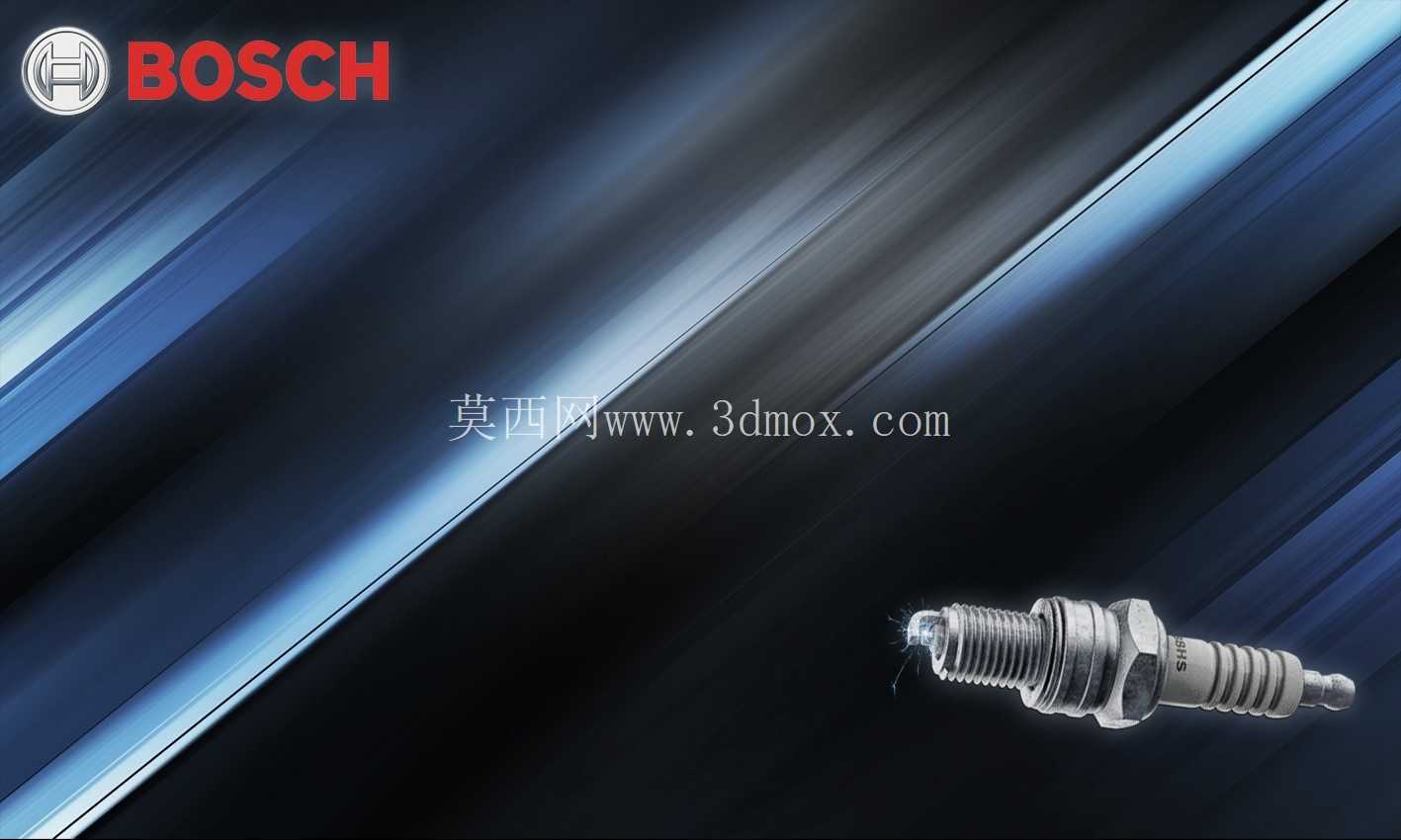

博世款车用点火火花塞结构设计

这款火花塞的三维结构设计，核心围绕汽油发动机点火工况的实际需求展开，首先要明确的是，火花塞作为内燃机点火系统的终端执行部件，直接决定缸内混合气的点火可靠性，其安装边界完全匹配主流乘用车汽油机的缸盖安装位，螺纹段采用M14×1.25的标准规格，六角对边尺寸为16mm，拧入缸盖后的有效螺纹深度控制在19mm，这个尺寸边界是经过多轮缸盖热负荷校核确定的，既不会因为拧入过深顶碰活塞顶部，也不会因为拧入深度不足导致点火位置偏离燃烧室中心，造成火焰传播距离过长引发的燃烧不充分问题。

从功能特性来看，这款火花塞的电极结构采用了中心电极加侧电极的经典布局，中心电极端部直径收窄至0.8mm，这种细电极设计可以有效降低点火所需的击穿电压，在发动机高转速、高负荷工况下，点火线圈输出电压波动时也能保证稳定跳火，侧电极采用了切边处理，避免遮挡火焰核心的扩散路径，让混合气点燃后的火焰锋面可以快速向整个燃烧室传播，提升燃烧效率。绝缘体部分采用了多段棱纹结构，不光是为了增加爬电距离，避免高压电在缸盖外部出现闪络，棱纹之间的空气槽还能起到辅助散热的作用，平衡火花塞自身的热值——热值是火花塞设计的核心参数，这款属于中等热值型号，适配大部分自然吸气及小排量涡轮增压发动机的日常工况，既不会因为散热过快导致电极温度过低产生积碳，也不会因为散热不足造成电极过热引发早燃。

设计过程中，首先要还原的是金属壳体与绝缘体的压装配合结构，壳体采用冷镦成型的钢制基材，表面做镀镍处理，兼顾耐腐蚀性能与螺纹装配的顺滑度，壳体与绝缘体之间的密封层采用铜粉填充结构，这个位置的密封可靠性直接决定燃烧室的气密性，一旦密封失效，缸内高压燃气会顺着配合间隙窜出，导致缸压不足、动力下降。中心电极的导电密封结构采用玻璃密封剂烧结，既保证导电性能，又能隔绝燃烧室的高温燃气窜入火花塞内部，避免高压接线端出现腐蚀问题。

在实际应用场景中，这类火花塞广泛适配排量1.2L到2.5L的乘用车汽油发动机，覆盖日常家用代步、城际通勤等多数使用场景，安装时需要严格控制拧紧力矩在25-30N·m，力矩过大会导致壳体螺纹滑牙甚至绝缘体开裂，力矩过小则会出现密封不严、导热不良的问题。建模过程中，对电极端部的间隙做了精准还原，标准间隙设定为1.1mm，这个间隙值是匹配常用点火系统输出电压的最优值，间隙过大需要更高的击穿电压，容易出现高速缺火，间隙过小则火花能量不足，无法充分点燃混合气。

外形设计上，接线螺母采用标准的卡扣式结构，适配主流的高压点火线与独立点火线圈的接头，陶瓷绝缘体的外露长度控制在50mm，预留足够的高压绝缘距离，避免在发动机舱潮湿、多尘的环境下出现高压漏电。侧电极与中心电极的对中精度在建模时做了严格约束，偏心量控制在0.1mm以内，电极偏心会导致跳火位置偏移，长期使用会加剧单侧电极的烧蚀，缩短火花塞的使用寿命。整个模型的结构还原覆盖了从外部安装结构到内部密封、导电、点火的全部核心细节，能够直接用于点火系统匹配教学、发动机维修结构演示、汽配产品展示等场景，结构尺寸完全对标量产实物的工程参数，不存在结构偏差，可用于相关结构设计的参考校核。
