方管扁钢手动弯曲成型工装设备

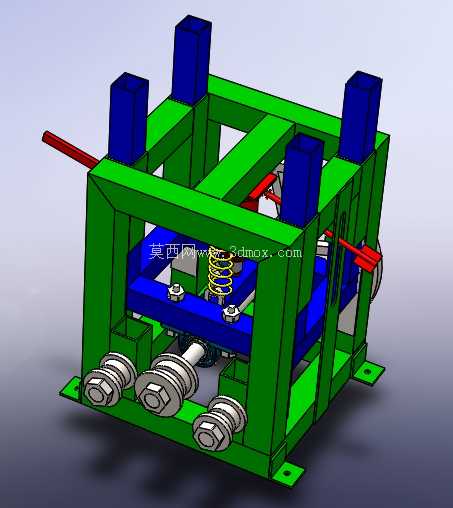

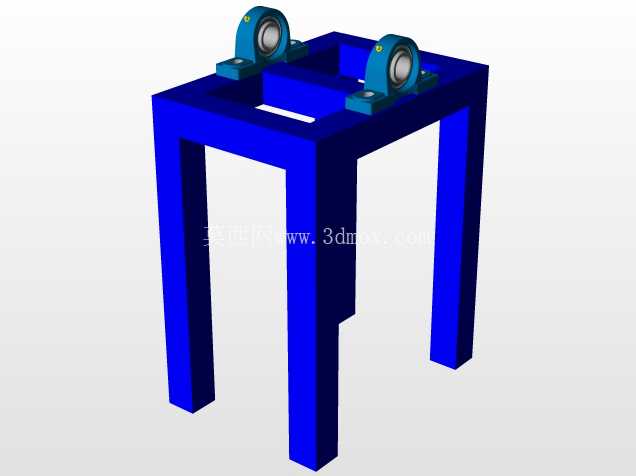

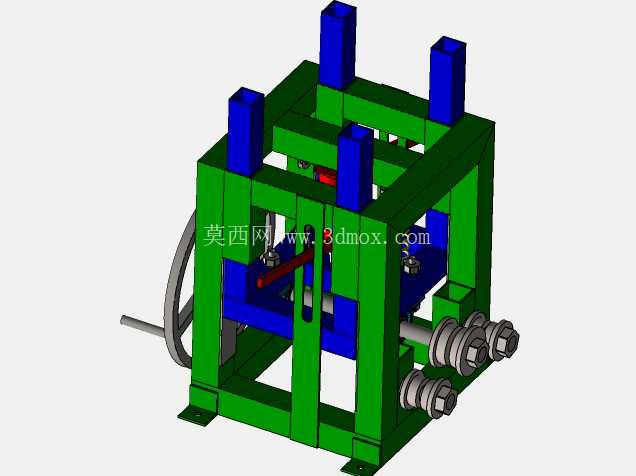

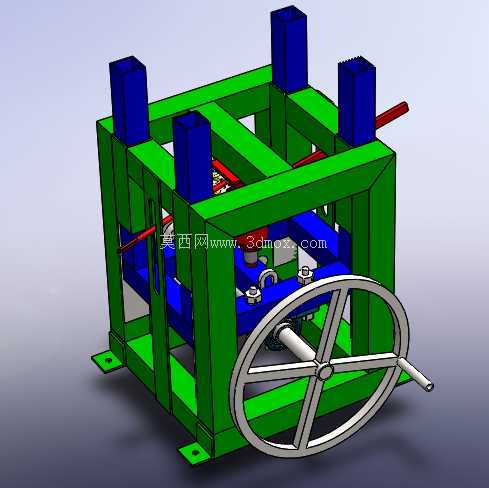

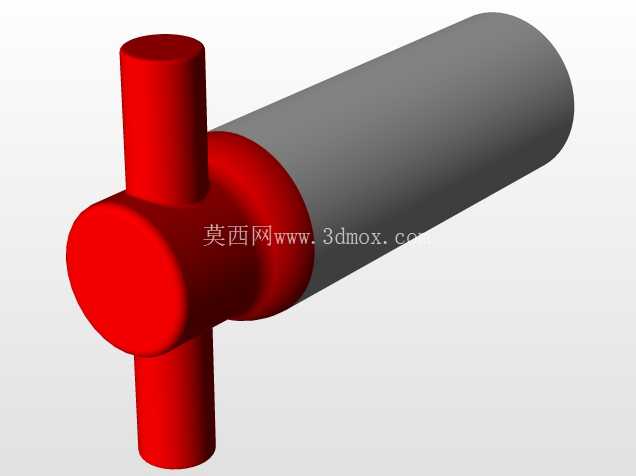

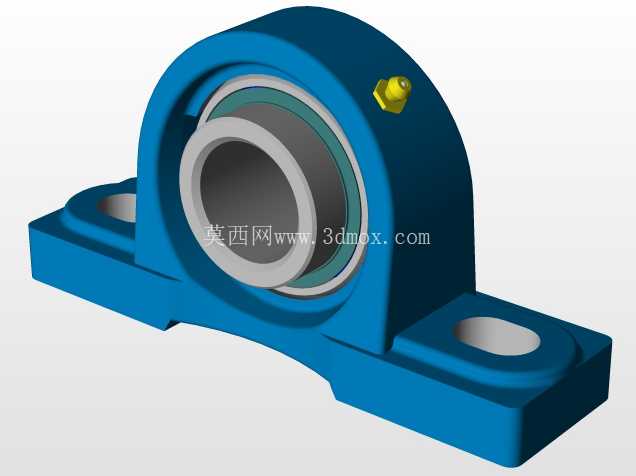

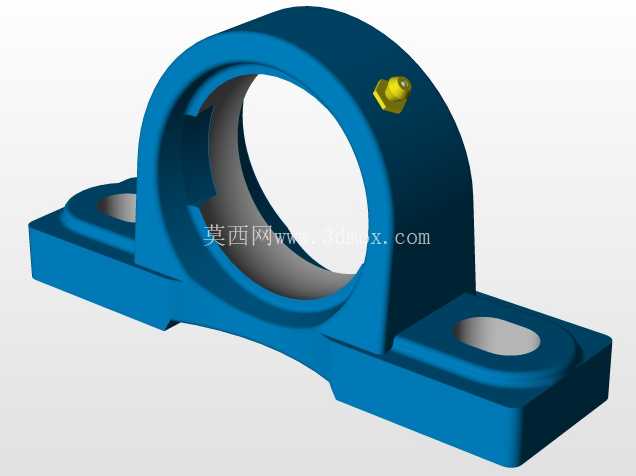

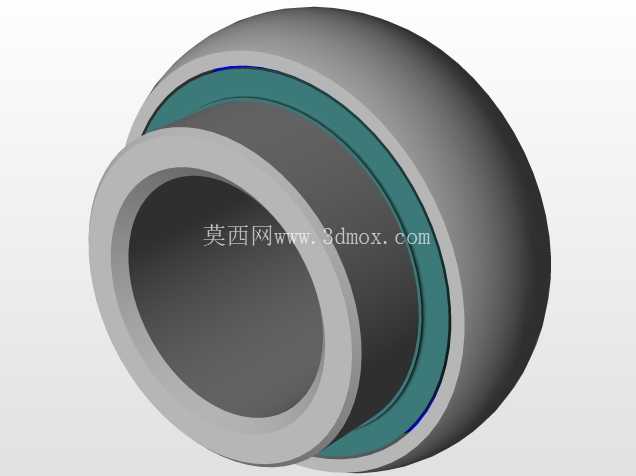

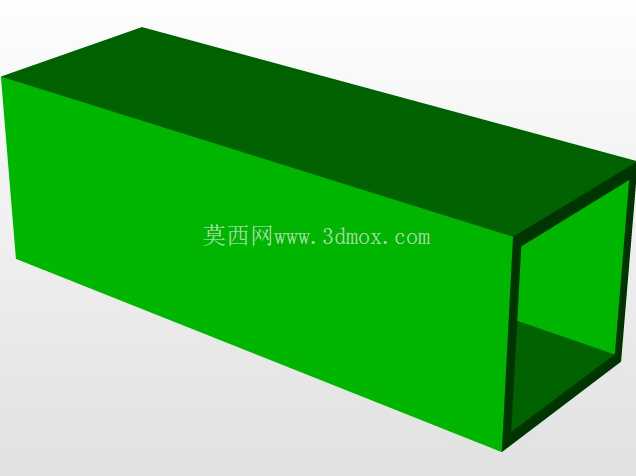

　　在小型金属加工门店、护栏加工作坊、户外铁艺构件生产场景中，常遇到小批量方管、扁钢的弯折需求，这类加工往往不需要大型数控折弯设备的高投入，手动操作的弯曲工装就能适配灵活多变的小单生产节奏，本次呈现的弯曲工装正是针对这类场景设计的实用型加工设备。从结构布局来看，设备采用框架式方管焊接主体作为承载基础，四根立式导向柱分布在框架四角，为上压模的垂直运动提供稳定导向，避免压合过程中出现偏载卡顿；底部并排布置三组可调式辊轮支座，辊轮采用外圆带限位台阶的结构，可根据待加工型材的截面尺寸调整辊轮间距，适配20-50mm规格方管、3-10mm厚度扁钢的弯曲作业，辊轮轴端采用六角锁紧螺母固定，调整时无需专用工具，手动即可完成间距切换，适配现场快速换型的需求。

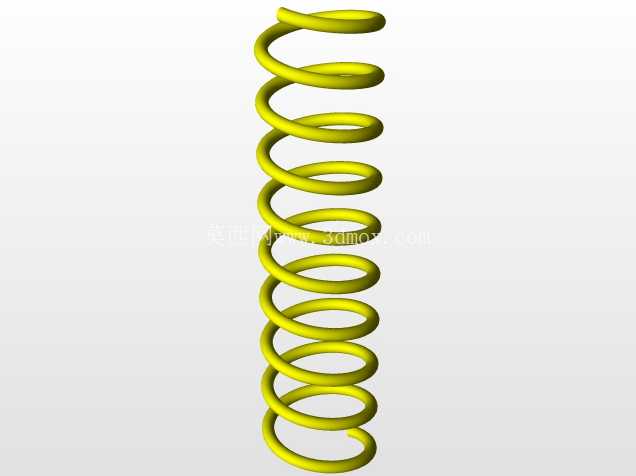

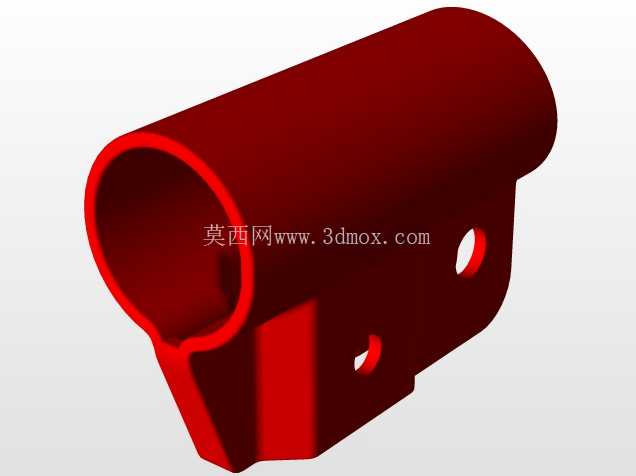

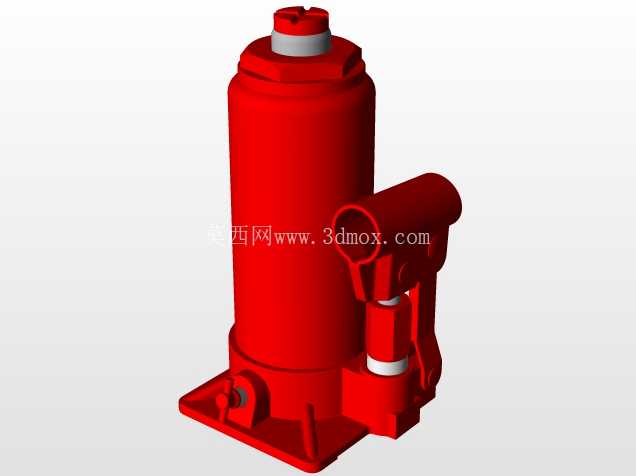

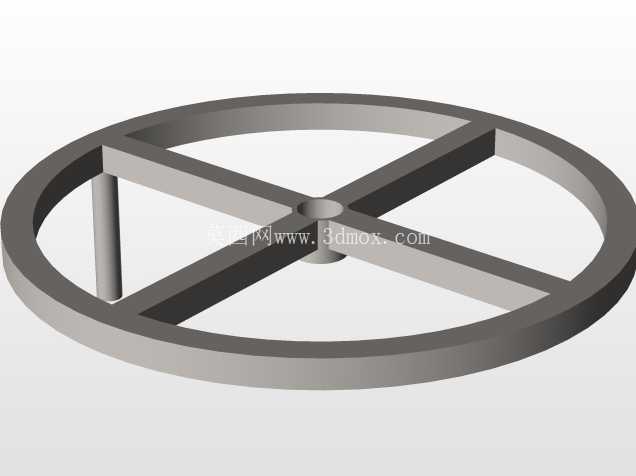

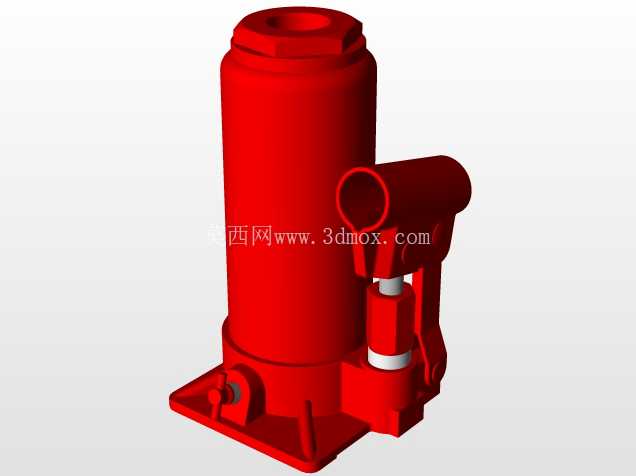

　　设备的压合执行部分采用弹簧复位结构，上压模座与框架横梁之间布置圆柱螺旋压缩弹簧，非工作状态下弹簧将上压模顶起至最高位，留出足够的型材穿入空间；操作端延伸出长杠杆手柄，利用杠杆原理放大操作力，操作人员无需额外辅助动力，手动扳动手柄即可带动上压模下行，配合底部辊轮实现型材的连续弯曲成型，手柄长度经过力臂核算，单人操作即可完成常规厚度型材的弯折，降低作业劳动强度。

　　从安装边界来看，设备底座预留四个地脚安装孔，可直接通过膨胀螺栓固定在车间水泥地面或者加厚钢板工作台上，整体占地面积不足0.5平方米，不需要预留大型设备的操作维护空间，适合空间有限的小型加工场所使用；设备整体无外接电、气、液管路，不存在管线排布的干涉问题，可根据生产需求随时挪动安装位置，适配流动加工作业的场景。设计过程中重点考虑了型材弯曲的形变控制，上压模的工作面采用圆弧过渡结构，避免硬棱角挤压造成型材表面出现压痕或者局部凹陷，针对方管弯曲易出现的内壁瘪塌问题，压模与辊轮的型面按照方管外轮廓做仿形设计，弯曲过程中型材四周受力均匀，有效减少截面变形量，成型后的构件无需额外校形即可直接进入下一工序。

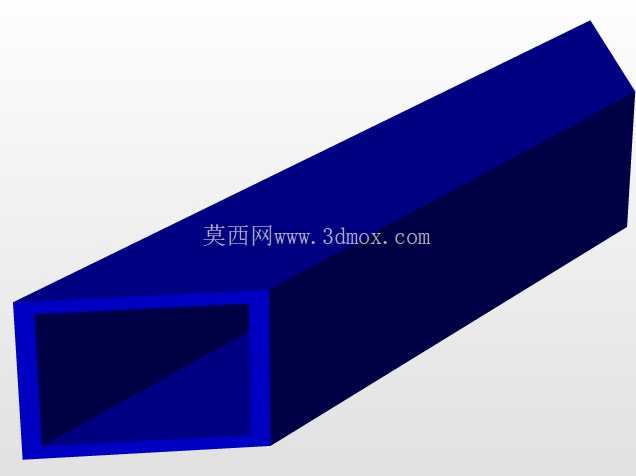

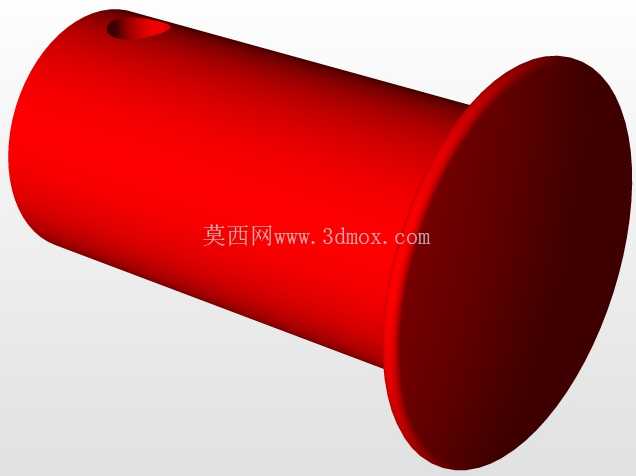

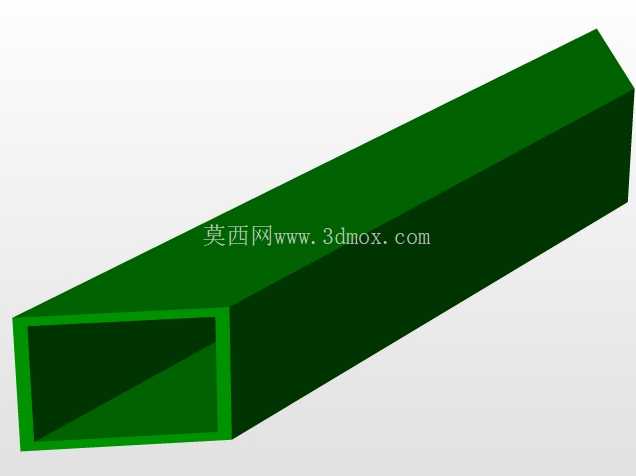

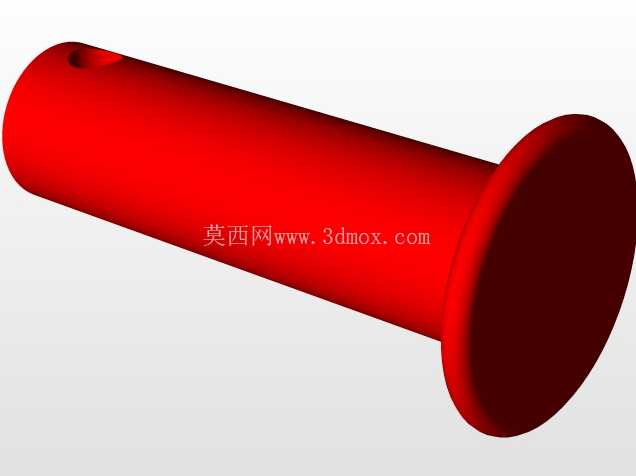

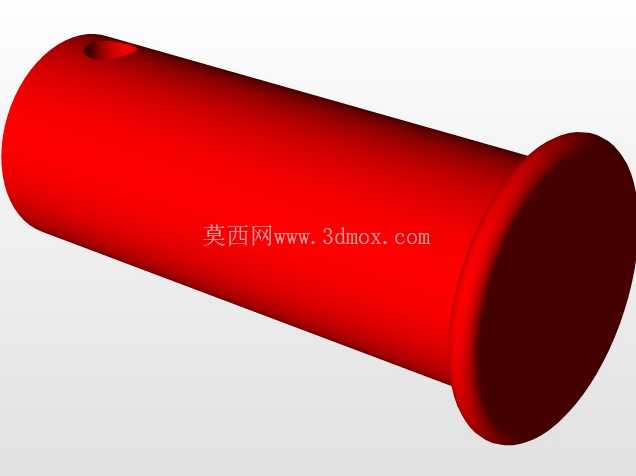

　　设备的受力部件均做了加厚处理，框架主体采用壁厚不小于4mm的方管焊接成型，焊接后做去应力处理，避免长期受力出现框架变形；导向柱表面做淬火处理，提高耐磨性能，延长设备使用寿命；所有转动销轴部位都预留润滑注油孔，日常维护只需定期加注润滑脂即可，没有复杂的维护保养要求，一线操作人员无需专业培训即可上手使用。在实际生产应用中，这类手动弯曲工装可完成护栏弯弧、铁艺支架弯折、扁钢抱箍成型等多种加工作业，相比大型折弯设备，其换型速度快、操作门槛低、投入成本小，尤其适合多品种小批量的型材加工场景，对于加工批量不大、弯折形状不复杂的生产需求，这类设备的投入产出比远高于大型数控加工设备，是小型金属加工场景中非常实用的配套工装。
