带中心定位凸台圆形密封塑料端盖结构

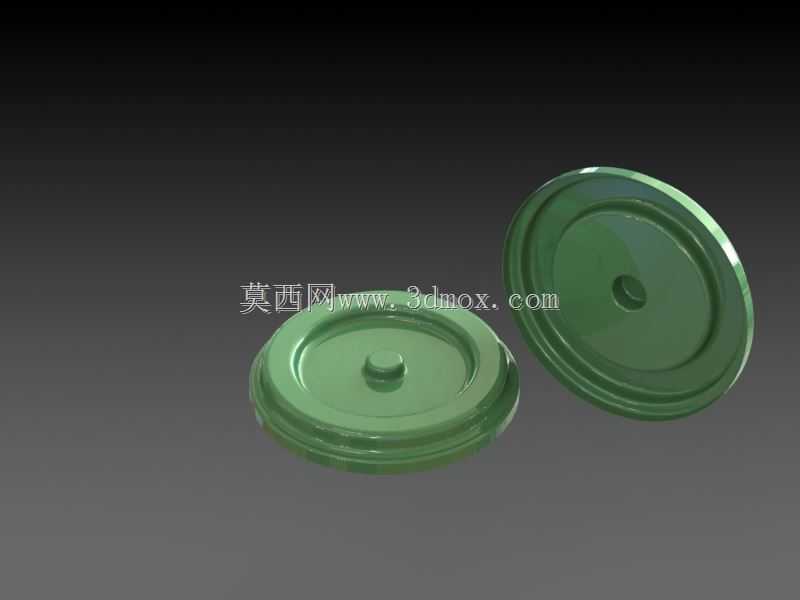

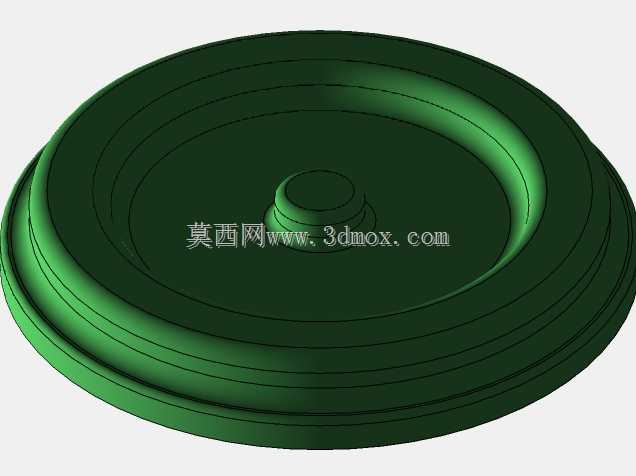

　　这类带中心定位凸台的圆形塑料盖，日常在流体存储容器、小型机电设备端部、包装罐体上的应用覆盖率极高，做结构设计时首先要匹配安装端的限位尺寸，盖体边缘的多层环形凸筋不是随意排布的，每一圈凸筋的高度、厚度都对应安装位的卡槽间隙，最外侧凸筋主要承担防尘挡污的作用，阻挡外界粉尘、飞溅液体进入连接位，中间层凸筋负责过盈卡合，和安装位的内壁形成紧密贴合，避免盖体受轻微外力就出现松脱，最内侧的环形槽则是预留密封件的安装位，若使用场景有防水、防挥发要求，可在槽内加装O型密封圈，进一步提升密封性能。盖体中心的圆柱形凸台是核心定位结构，设计时凸台的外径要和安装位中心的定位孔保持小间隙配合，公差带控制在H7/h6区间即可，

　　既不会因为间隙过大导致盖体安装后出现偏心晃动，也不会因为间隙过小造成装配卡滞，凸台的高度要略低于定位孔的深度，避免安装后凸台顶到孔底造成盖体无法完全压合到位，凸台根部做了R0.5的圆角过渡，减少注塑成型时的应力集中问题，同时也能避免装配时凸台根部受剪切力出现断裂。从实际使用场景来看，这类塑料盖常被用在小型润滑油储罐、日化产品包装罐、机电设备的轴承端部防护位置，不同场景下的壁厚设计有明显差异，用于普通包装场景时，盖体主体壁厚控制在1.2mm即可满足强度要求，若用于工业设备端部防护，壁厚需要提升到1.8-2mm，同时环形凸筋的厚度也要同步增加0.3mm，避免设备运行过程中受振动影响导致盖体脱落。设计过程中还要考虑注塑成型的工艺性，

　　盖体所有转角位置都做了不小于0.3mm的圆角，避免尖角位置出现填充不足、应力开裂的问题，盖体的脱模斜度控制在1.5度，外表面斜度略小于内表面斜度，保证开模时塑件留在动模侧，方便顶出机构将盖体平稳顶出，不会在盖体表面留下明显的顶出痕迹。盖体的外边缘做了一圈微小的翻边，翻边宽度控制在1mm，既可以提升盖体边缘的结构强度，避免边缘受碰撞出现开裂，也能在拆卸盖体时给操作人员提供受力点，方便用手或者简易工具撬动翻边位置将盖体取下。做三维建模时，要优先保证环形凸筋的同轴度，所有环形结构都要和中心凸台保持同轴，同轴度公差控制在0.1mm以内，避免安装时出现一侧卡紧一侧松动的情况，盖体的平面度也要做相应约束，安装贴合面的平面度公差不超过0.

　　05mm，保证和安装端面贴合时不会出现缝隙。针对有密封要求的使用场景，内侧密封槽的尺寸要和选用的O型圈尺寸匹配，槽的深度为O型圈线径的70%，槽的宽度比O型圈线径大0.2mm，保证O型圈安装后有合适的压缩量，既不会因为压缩量过大导致O型圈过早老化失效，也不会因为压缩量不足达不到密封效果。另外这类塑料盖的材质通常选用PP或者PE，两种材质都有较好的韧性和耐化学腐蚀性能，PP材质的刚性更好，适合对盖体强度有要求的场景，PE材质的韧性更优，适合需要频繁拆装的场景，设计时可以根据使用场景的需求调整材质对应的壁厚参数，若选用回收料生产，壁厚需要在原设计基础上增加0.2-0.3mm，弥补回收料力学性能的下降。在安装边界的考量上，盖体压入安装位的行程要和环形凸筋的位置匹配，当盖体完全压合到位时，最外侧凸筋要刚好和安装位的端面齐平，既不会突出过多影响外观，也不会凹陷过深导致拆卸困难，盖体和安装位配合的抱紧力要控制在15-30N之间，普通成年人用手可以直接按压安装到位，拆卸时不需要借助过大的外力就能取下，同时在正常的运输、存储过程中不会自行脱落。
