基于热虹吸原理的多功能木炭燃烧装置

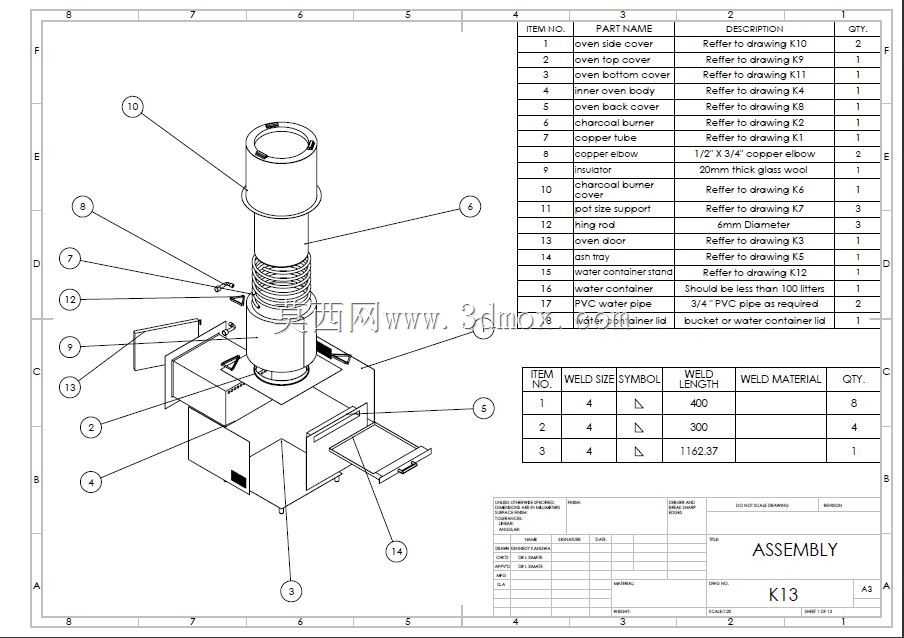

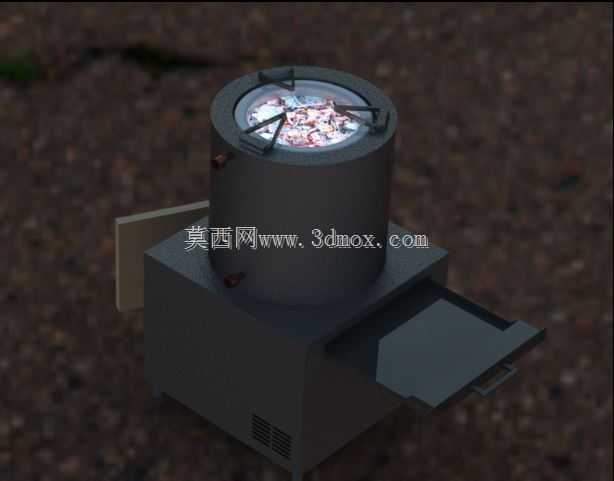

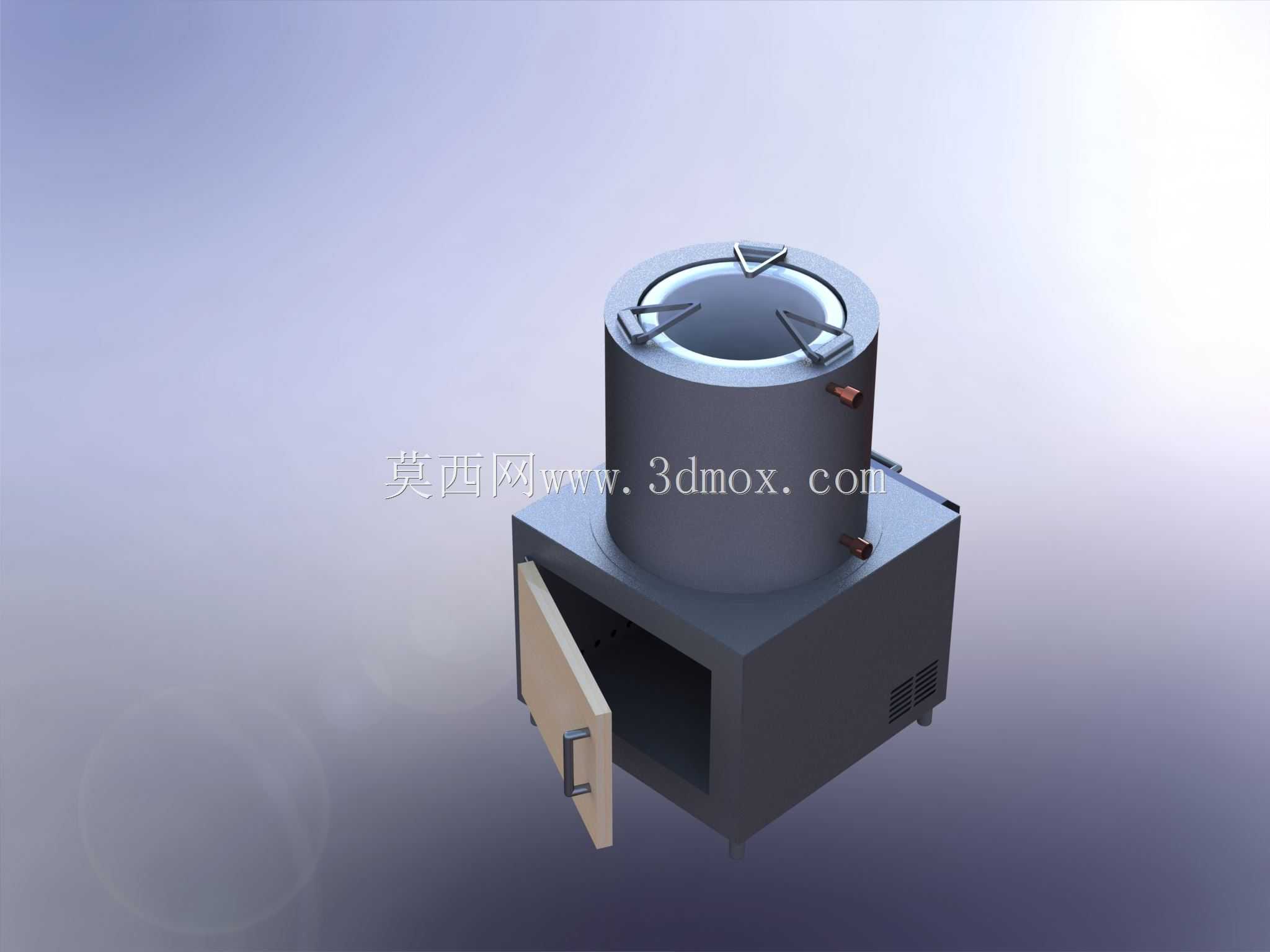

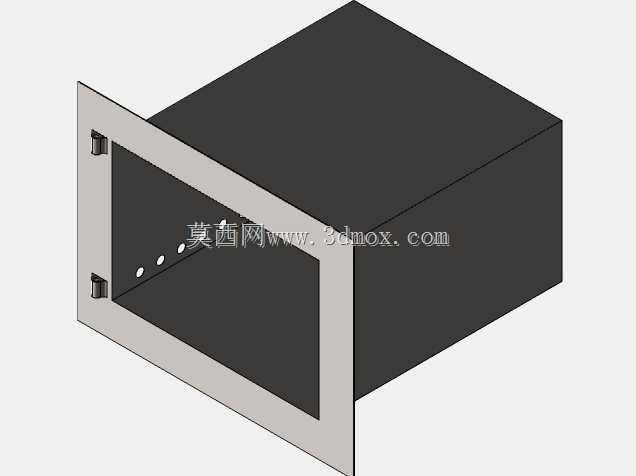

　　这款木炭燃烧装置的设计初衷，是面向无稳定电力供应的户外作业、乡村散居、临时营地等场景，解决烹饪与生活热水获取的双重需求，整套结构没有额外的电动送风部件，完全依靠热虹吸效应实现燃烧过程的自主供氧，从根源上降低了设备的使用门槛与维护成本。从结构布局来看，装置整体分为上下两个核心功能段，下部为方形储灰与送风腔体，侧面设置抽拉式灰斗，在燃烧过程中，灰斗与腔体预留的通风间隙作为冷空气的进风通道，冷空气进入下部腔体后被燃烧段的高温壁面预热，顺着腔体与上部燃烧桶之间的导流通道自然上升，持续为燃烧层补充氧气，不需要外接风机或者手动鼓风，就能保证木炭的充分燃烧，减少不完全燃烧产生的烟气与一氧化碳排放。上部圆柱形燃烧桶为核心燃烧区域，

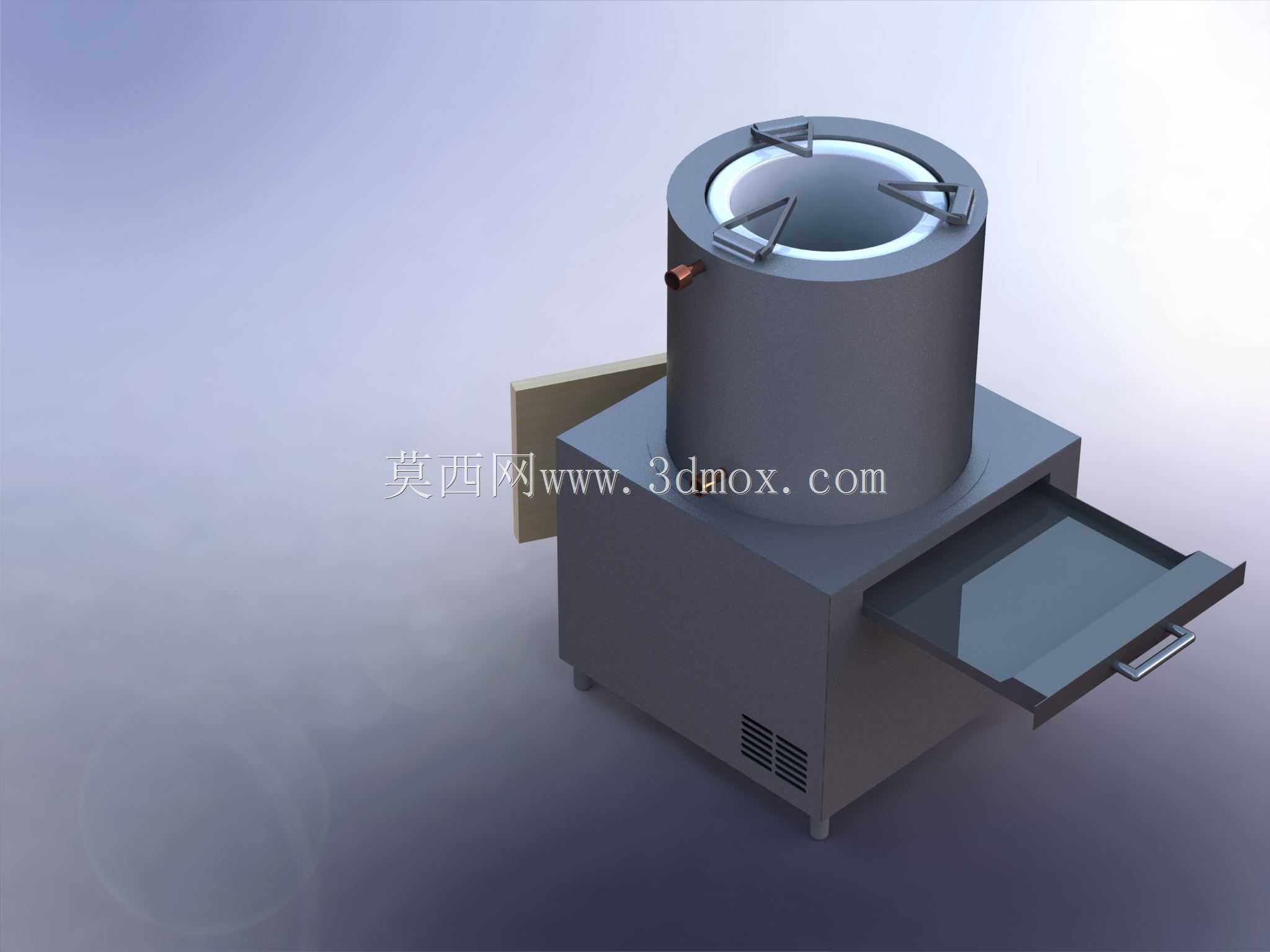

　　顶部设置三爪式锅具支架，能够适配不同底径的炒锅、煮锅、烧水壶等常用烹饪器具，支架的凸起高度经过反复校核，既能够保证锅具放置的稳定性，避免烹饪过程中滑倾，又能预留足够的火焰与高温烟气流通空间，让热量充分接触锅底，提升热利用效率。燃烧桶下部与下部腔体的衔接位置设置了落灰间隙，燃烧产生的炭灰能够顺着间隙直接落入下方的抽拉灰斗，用户只需要定期抽出灰斗清理积灰即可，不需要拆解燃烧主体结构，日常维护操作十分简便。在设计过程中，针对热虹吸效应的气流组织做了多轮迭代验证，下部腔体的进风面积、上下腔体之间的导流通道截面积、燃烧桶的高度与直径比例，都经过参数匹配，保证在不同木炭填充量的情况下，都能形成稳定的上升气流，避免出现燃烧不充分、

　　火焰溢出炉口或者燃烧火力不足的问题。下部腔体侧面的通风栅格做了防异物设计，栅格间隙控制在5mm以内，既能够保证进风通畅，又能避免外部的杂物、大颗粒灰尘被吸入风道，堵塞气流通道。从安装与使用边界来看，整套装置为一体化落地式结构，不需要额外的固定安装步骤，放置在平整的硬质地面上即可使用，整体占地尺寸约为400mm见方，总高度约为500mm，能够适配大多数户外临时操作台、乡村庭院的使用空间需求，不需要预留额外的管线连接空间，使用时只需要在燃烧桶内添加点燃的木炭，等待5-8分钟，热虹吸气流稳定后，即可进入正常燃烧状态，燃烧状态下的火力能够满足3-5人规模的餐食烹饪需求，

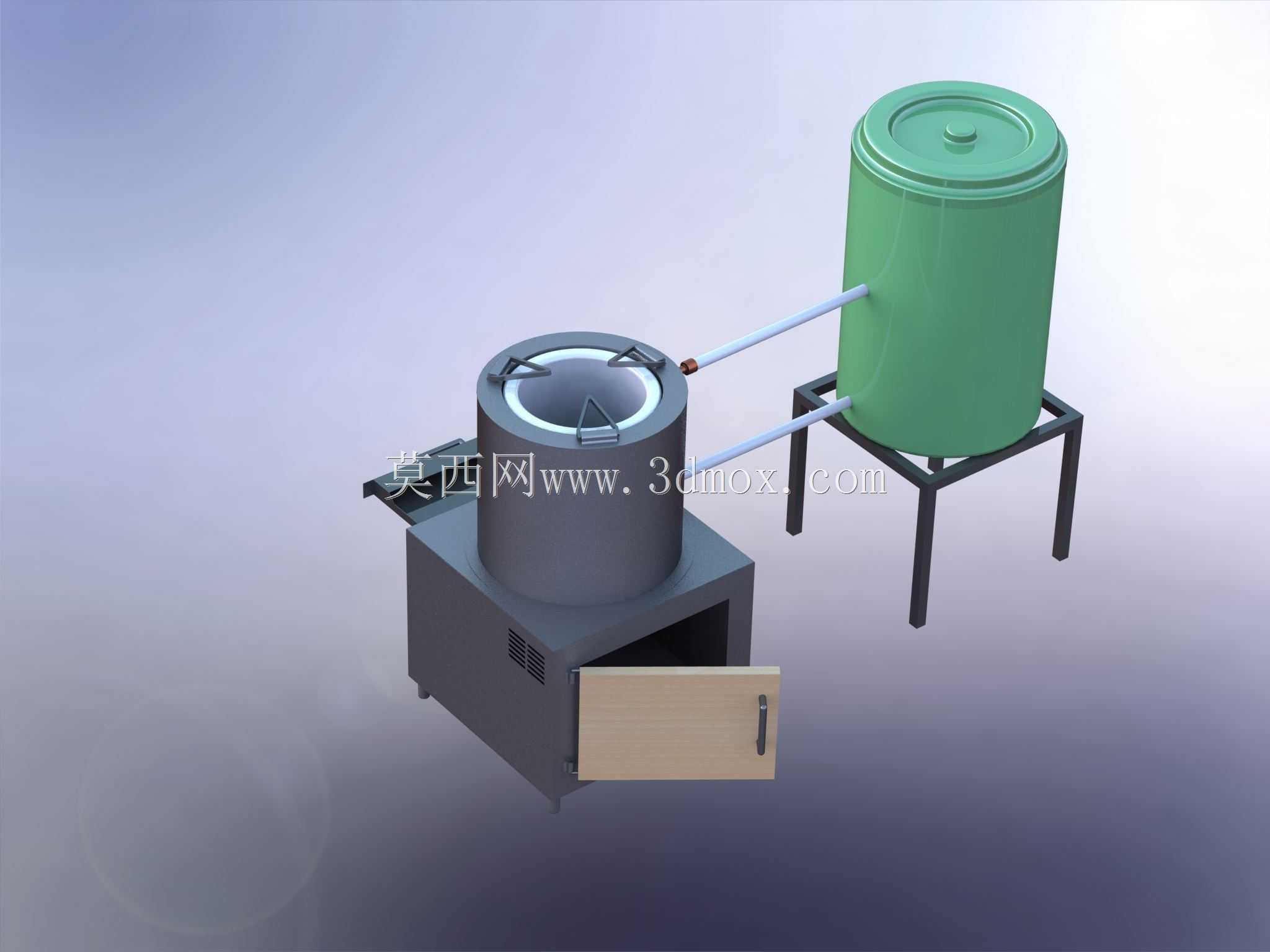

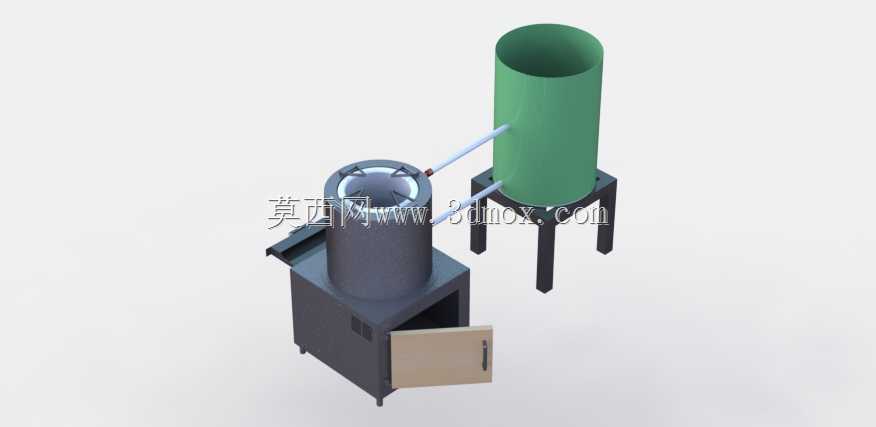

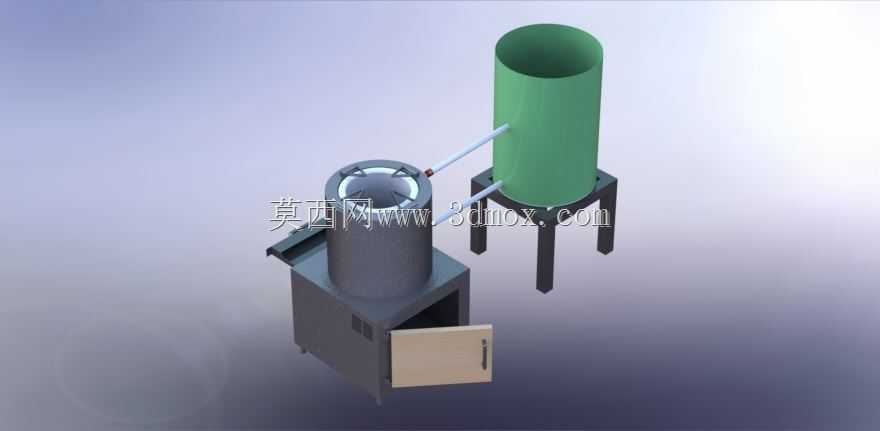

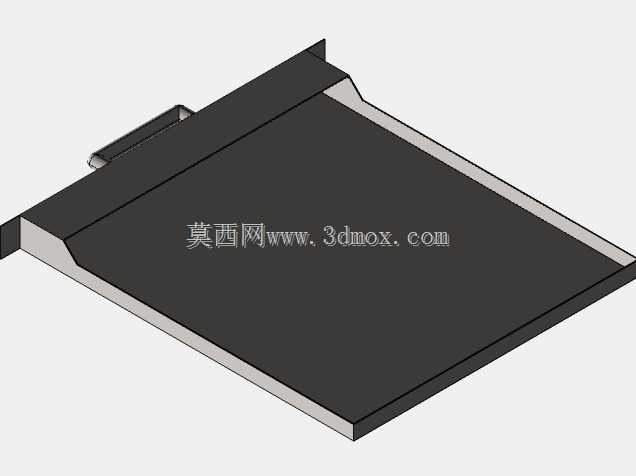

　　同时燃烧桶外壁的高温余热能够通过配套的环形水套结构（可拓展加装）加热生活用水，实现一套装置同时满足烹饪与热水供应的双重功能。结构材质选择上，燃烧桶与火焰直接接触的部分采用耐高温铸铁材质，能够承受木炭燃烧的持续高温，长期使用不会出现变形、氧化烧穿的问题，下部腔体采用普通碳素钢板焊接成型，外部做高温防锈漆处理，能够抵御户外使用过程中的潮气、雨水侵蚀，抽拉灰斗采用折弯成型的钢板结构，配合简易的限位结构，抽拉过程中不会出现脱落、卡滞的问题。针对户外使用的移动需求，装置整体重量控制在15kg以内，两侧预留的隐藏式提手结构，能够方便两名成年人短距离搬运转移，不需要借助额外的吊装、搬运设备。在实际使用场景中，这类装置不仅能够用于户外露营、野外作业营地的日常炊事，也能够作为乡村地区家庭的备用炊事设备，在燃气、电力供应中断的情况下保障基本的炊事与热水需求，同时由于采用木炭作为燃料，属于可再生生物质能源利用范畴，相比燃煤、燃气设备，燃料获取更加便捷，使用成本更低，也更适合在能源基础设施不完善的区域推广使用。设计过程中也充分考虑了使用安全性，燃烧桶顶部的支架边缘做了圆弧倒角处理，避免用户操作过程中被尖锐边角划伤，下部腔体的外壁温度经过结构隔热设计，正常燃烧状态下外壁温度控制在60摄氏度以内，不会出现误触烫伤的风险，灰斗的抽拉位置设置了防烫隔热垫，清理积灰时不需要额外佩戴厚重的防烫手套就能操作。
