平板式太阳能集热换热装置结构设计

　　在民用建筑热水供应、小型工农业低温热能供给场景中，这类平板式太阳能集热装置是光热转换系统的核心前端部件，区别于真空管式集热结构，它的结构强度更高，更适配建筑一体化安装、户外长期露天布设的使用需求，在低层住宅阳台壁挂式热水系统、农业大棚冬季辅助增温、小型工业物料预热的供能链路里，这类装置的应用占比正逐年提升。从实际使用逻辑来看，该装置核心作用是捕捉太阳辐射中的可见光与近红外波段能量，将辐射能转化为导热介质的热能，通过侧部预留的两个介质流通接口，和后端储水罐、换热盘管形成循环回路，持续向外输出温度可控的低温热能，相比直接电加热、燃气加热的供能方式，它的运行过程无额外化石能源消耗，长期使用的能耗成本极低。从结构设计思路上看，

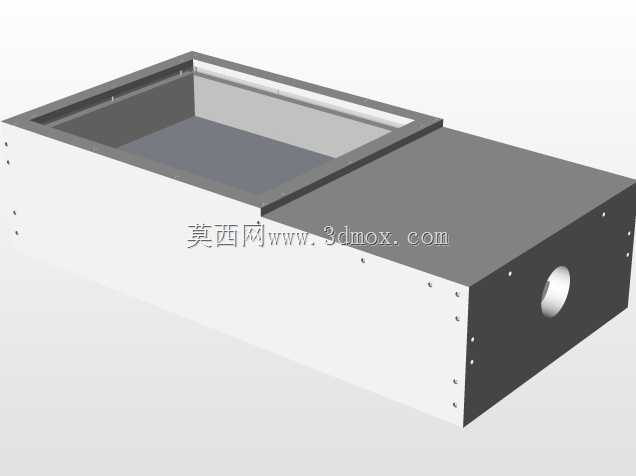

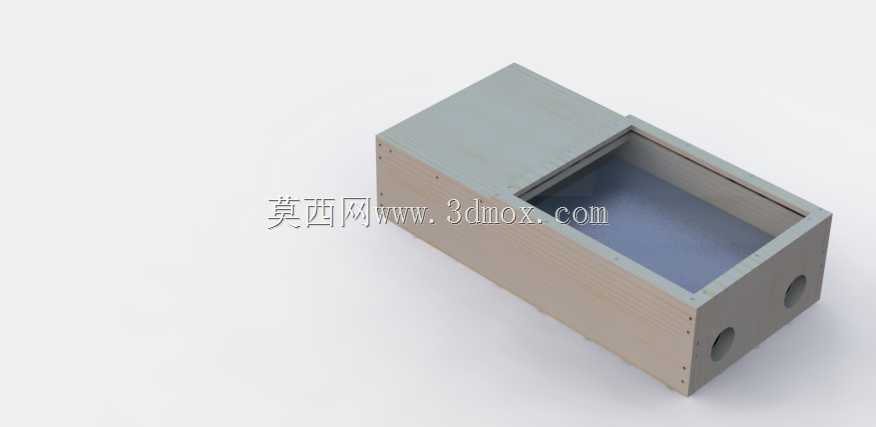

　　整个装置采用长方体箱式承载结构，外壳采用弯折成型的金属板材拼接，边角处做了密封铆接处理，避免户外使用时雨水、灰尘侵入内部腔体；箱体上部预留的矩形开口用于嵌装透光盖板，盖板采用低铁超白压花玻璃材质，既保证高太阳光透射率，又能承受户外冰雹、风压的冲击，同时和内部集热芯层之间形成封闭空气层，减少集热面的对流散热损失；箱体内部填充的保温层贴附在除透光面外的其余内壁，阻断热能向外部环境的传导损耗，让吸收到的太阳辐射能尽可能多的传递给流通的导热介质。侧部的两个圆形接口为介质进出通道，设计时采用下进上出的流道逻辑，保证导热介质在内部集热流道内充分停留，和集热翅片完成充分换热，接口处做了翻边处理，方便和外部循环管路通过卡套或者法兰结构快速对接，

　　安装时不需要额外对箱体主体进行打孔改造，降低现场施工的复杂度。在安装边界设计上，这类集热装置的外形规整，背部预留了标准安装挂点，既可以采用支架倾斜布设，让集热面朝向正南方向匹配当地纬度倾角，最大化接收太阳辐射，也可以直接嵌装在建筑南立面的预留洞口内，和外墙饰面保持齐平，不会额外突出建筑外立面，满足住宅建筑的外观统一要求；安装时需要在装置底部预留不小于50mm的排水间隙，避免夏季冷凝水、雨季渗水长期积存在装置底部腐蚀外壳，同时侧部管路接口要预留不小于200mm的操作空间，方便后期管路维护、介质更换作业。从结构可靠性设计角度，箱体拼接处的铆接点采用等间距排布，保证整体结构的抗风载能力达到12级风压要求，适配国内大部分地区的户外使用条件；

　　透光盖板和箱体的衔接处采用耐候硅橡胶密封条做密封，密封条的压缩量控制在30%左右，既保证密封效果，又不会因为长期冷热循环出现密封条过度压缩老化失效的问题；内部集热芯层和外壳之间做了隔热断桥处理，避免集热层的高温直接传导到金属外壳，减少外壳散热损失的同时，也防止户外安装时外壳温度过高烫伤运维人员。在实际选型适配时，这类单台集热装置的集热面积可以匹配100-150L的储热水箱，满足3-4人家庭的日常热水需求，如果是更大面积的供能场景，可以将多台同规格装置通过并联或者串联的方式组合，串接时要注意每台装置的流道阻力匹配，避免出现部分装置介质流量不足导致的局部过热问题；装置的介质流道内部做了钝化处理，适配水、防冻液等多种导热介质，在北方冬季低温环境下使用时，可以加注冰点低于当地最低气温5℃以上的防冻液作为导热介质，避免冬季低温冻裂内部流道。
