木材加工用标准管道式管夹结构

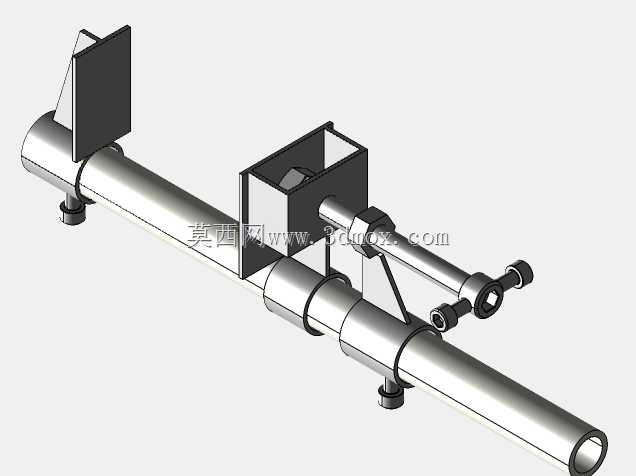

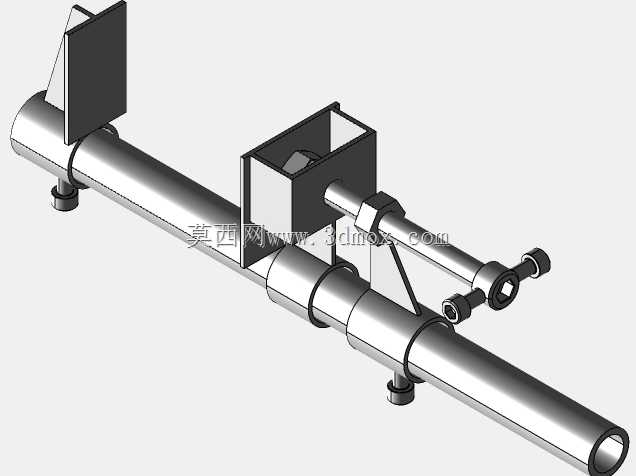

　　在木材加工车间的生产工位布局中，各类气动管路、除尘输送管道、液压辅助管线的排布固定一直是现场工装整改的常见需求，这类管夹正是针对这类应用场景开发的管路固定构件，完全采用标准规格管道作为主体加工原料，不需要额外定制异形型材，加工取材便捷，适配车间现有管材库存的复用需求。从实际使用场景来看，这类管夹主要承担多管线并行排布时的定位固定作用，在木材加工的开料、铣型、砂光工位旁，往往需要同时布设压缩空气供气管、除尘系统的负压吸屑管、小型气动工具的供气管路，多根管道如果直接悬空铺设，很容易在设备运行振动、工人操作触碰时出现移位、晃动，长期摩擦还会导致管壁磨损漏气，甚至干扰工位操作动线，使用该款管夹可以将并行的多根管道按照预设间距固定，同时预留出附加功能件的安装位，比如图中附带的挡板结构，可以作为管线旁的简易防护挡片，阻挡木材加工过程中飞溅的木屑直接冲击管道接头位置，降低接头松动、管壁被硬物划伤的概率。

　　从功能特性上看，这款管夹没有采用传统的冲压钣金抱箍结构，而是利用标准圆管自身的刚性作为支撑主体，通过套设在主管上的环形锁紧套实现不同位置管道的夹紧固定，锁紧套侧面预留了螺栓锁紧位，只需要拧紧侧面的紧固螺栓，就可以将环形套与主管、被固定的支管同时锁死，不需要在主管上额外打孔焊接，安装调整时只需要松动螺栓就可以滑动调整各个支管固定位的间距，适配不同管径、不同排布间距的管路固定需求。底部的支撑脚采用带螺纹的可调结构，可以直接固定在工位的型材架、设备旁的支架面上，支撑高度可以通过螺纹旋入深度微调，抵消安装面的平面度误差，保证管夹安装后主管保持水平状态，避免管路因为倾斜出现积液、应力集中的问题。

　　设计思路上，这款构件完全遵循车间工装快制、低成本改造的逻辑，所有组成零件都可以从现有标准五金件、标准管材中裁切获得，主体支撑管选用常规的焊接钢管或者无缝钢管都可以加工，环形锁紧套可以采用标准管接头改制，不需要开模定制专用零件，即使是小型加工车间的维修组，也可以根据现场实际的管路排布需求，裁切对应长度的主管，调整锁紧套的数量和位置，快速制作出适配现场工况的管夹结构，不需要等待定制件的采购周期，非常适合木材加工车间这类经常需要临时调整工位布局、增减管线的生产场景。

　　从安装边界和尺寸适配角度来说，这款管夹的主管长度可以根据需要固定的管路数量灵活裁切，单组管夹最多可以同时固定4-6根并行管线，支撑脚的安装孔位间距根据主管长度适配，常规长度下两个支撑脚的间距控制在主管长度的三分之二左右，保证支撑稳定性，避免长管固定后出现中部下弯的情况。被固定的支管管径范围覆盖车间常用的6mm到25mm外径的气动管、吸尘管，锁紧套的内孔与主管外径采用间隙配合，单边间隙控制在0.2mm以内，既保证滑动调整时的顺畅度，又避免锁紧后出现过大的偏移量。侧面附加的挡板结构采用薄钢板裁切后焊接在主管端部，挡板的高度略高于最上方固定的管线顶部，宽度覆盖所有固定管线的排布范围，刚好可以阻挡工位方向飞溅的木屑、碎料，不需要额外加装独立的管线防护板，减少了现场安装的零件数量。实际安装时需要注意，支撑脚的固定面需要保证至少2个螺栓点锁紧，避免设备运行振动导致管夹整体移位，锁紧螺栓的拧紧力矩不需要过大，以夹紧后管线无法手动转动、拉动为准，避免力矩过大导致薄壁管材出现变形，影响管路的通径。在多粉尘的木材加工环境中，这款管夹的外露金属面可以根据车间需求做喷塑或者镀锌处理，提升抗锈蚀能力，长期使用时只需要定期检查锁紧螺栓是否因为振动出现松动，不需要额外的维护保养，整体结构可靠性高，适配车间复杂的工况环境。
